45

Для установщика

ру

сский

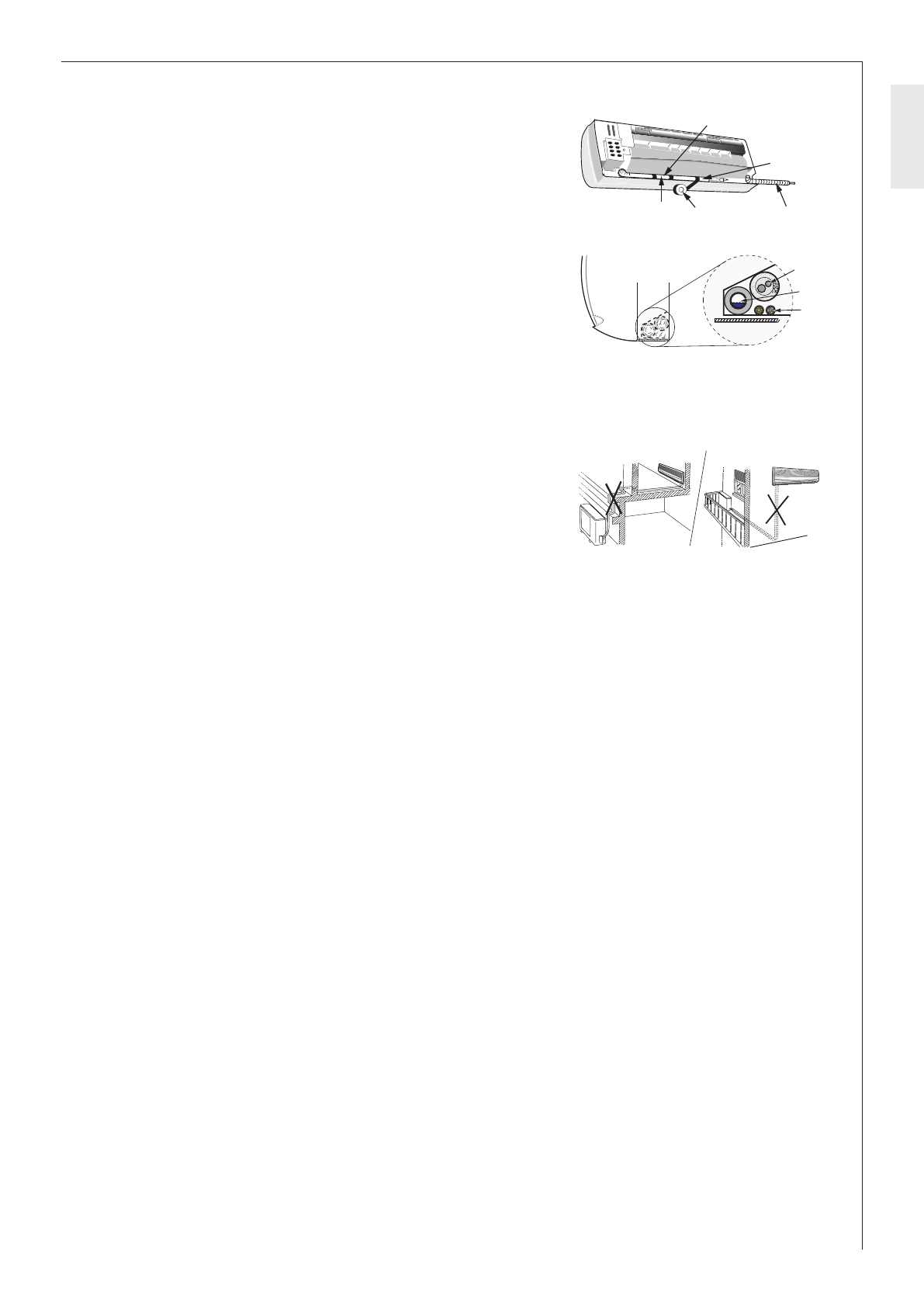

При прокладке трубопроводов на задней стороне

внутреннего блока в направлении левой стороны

устройства все трубопроводы должны занимать

как можно меньше места и быть точно подогнаны

по задней стороне блока. Трубопроводы сплит-

системы должны быть изолированы от появления

конденс ата  (a,  b,  c,  d).  Шланг  д ля  слива  конденс ата

(e)

можно установить с левой или правой стороны. Внутри

комплекта трубопроводов шланг для слива конденсата (e)

должен всегда размещаться внизу и не замерзать!
На приведенном рядом рисунке показано оптимальное

расположение трубопроводов сплит-системы(a), шланга

для слива конденсата (b) и электрических проводов (c).

Установить внутренний блок на верхние выступы настенного кронштейна и нажать вниз до

характерного щелчка.

Выполнить прокладку комплекта трубопроводов для

наружного блока.

Соблюдать минимальные расстояния. Устранить ненужные

изгибы и перегибы. Учитывать максимальную длину

трубопровода и максимальный перепад высот между внутренним и наружным блоками.

Поддон для сбора конденсата внутреннего блока предварительно наполнить водой, чтобы

проверить правильность слива и герметичность трубопровода для слива конденсата и наполнить

канализационный сифонный затвор. Трубопровод для слива конденсата должен быть установлен

с постоянным наклоном наружу.

12.  Монтаж наружного блока

12.1  Наружный блок

Наружный блок кондиционера предназначен для установки в отрытом месте. При монтаже

наружного блока следует обратить внимание на следующие пункты:
-  По возможности устанавливать устройства не в зоне попадания прямых солнечных

лучей. В регионах с интенсивным воздействием солнечных лучей следует использовать

солнцезащитное устройство, например, тент. При этом солнцезащитное устройство не должно

препятствовать потоку воздуха, в противном случае производительность наружного блока

снизится.

-  Не устанавливать вблизи источников тепла и паровых котлов.
-  При установке устройства направление потока воздуха должно по возможности совпадать с

основным направлением ветра.

-  Не устанавливать в местах с большим количеством пыли.
-  Не устанавливать в местах большого скопления людей.
-  Поток воздуха и шум от наружного блока не должны мешать соседям.
-  Соблюдать минимальные расстояния, чтобы обеспечить достаточную циркуляцию воздуха и

монтаж.

-  При прокладке трубопроводов сплит-системы избегать ненужных изгибов.
-  Не превышать максимальную длину трубопровода сплит-системы и максимальный перепад

высот.

-  Не устанавливать в местах с агрессивным потоком воздуха.
-  При установке нескольких наружных блоков для каждого устройства обеспечить независимый

поток расходуемого воздуха.

d

c

e

b

a

26_06_01_0380

a

b

c

C26_06_01_0381

26_06_01_0072
