Электрические подключения
18

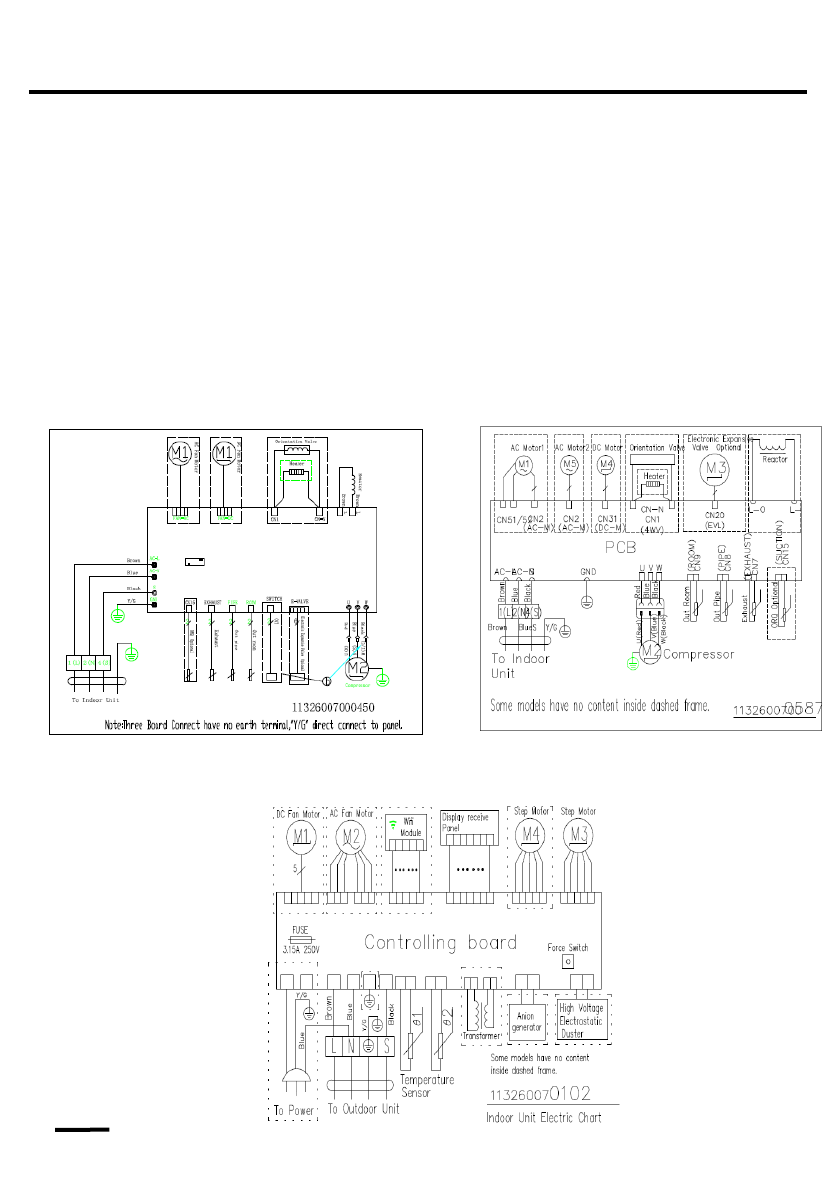

Электрические схемы подключения
Подключение межблочного электрического кабеля и
кабеля электропитания.
Снимите защитные крышки сервисных панелей
наружного и внутренних блоков.
Ослабьте винты клеммных колодок и подсоедините
соответствующим образом (см. схемы) межблоч-
ный электрический кабель и кабель электропита-
ния (Некоторые модели внутренних блоков могут
поставляться с уже подключенным к внутреннему
блоку кабелем электропитания с электрической
вилкой).
Подключение заземляющего провода произведите
винтами, к отдельно расположенным на сервисных
панелях резьбовым отверстиям. Следите за пра-
вильностью подключения проводов.
Плотно затяните винты клеммных колодок, для
предотвращения их ослабления. Убедитесь в непо-
движности закрепленных проводов, потянув за них.
Закрепите межблочный электрический кабель в
проводные зажимы.
Установите защитные крышки сервисных панелей
наружного и внутренних блоков.
Наружный блок моделей
RAS/RAC-
V
0
9N2X, V12N2X, V18N2X
Внутренний блок моделей
RAS/RAC-
V09N2X, V12N2X, V18N2X, V24N2X
Наружный блок моделей RAS/RAC-V24N2X
