Трубопроводы хладагента, ограничения по длинам и перепадам высот

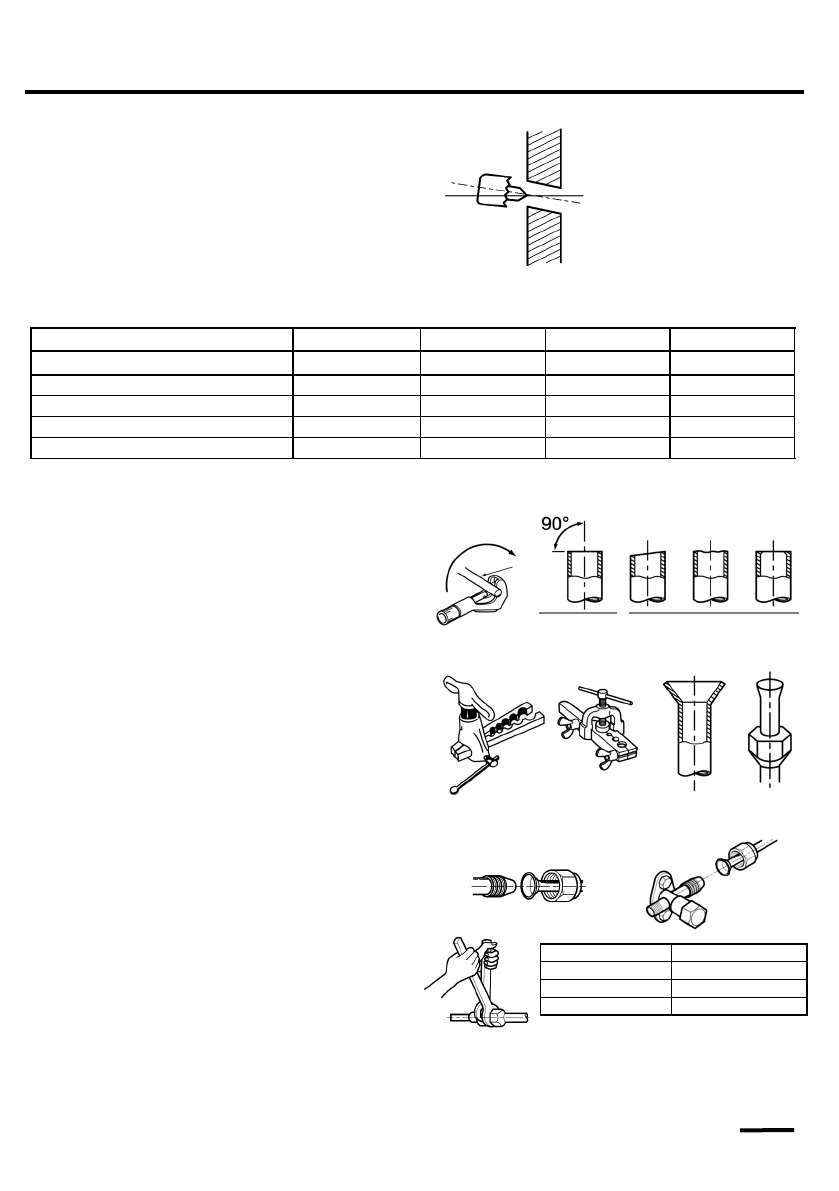

Развальцовка труб хладагента.
Правильно отрежьте с помощью трубореза медную
трубу необходимой длины.
Полностью удалите заусенцы с разрезанного попе-
речного сечения трубы. При удалении заусенцев
наклоните трубу срезом вниз, чтобы удаляемые
заусенцы не попали внутрь трубы.
Наденьте на трубу конусную гайку соответствующе-
го размера. Будьте внимательны, после развальцов-
ки насадка гайки невозможна.
Выполните развальцовку при помощи специального
инструмента, с соблюдением всех правил выполне-
ния данных работ.
Проверьте получившуюся развальцовку, она долж-
на быть одинаковой длины и с ровным краем по
всему диаметру, с блестящей внутренней поверхно-
стью без царапин. При обнаружении дефекта, об-
режьте развальцованный участок и выполните раз-
вальцовку повторно.
Подключение труб хладагента
Совместите центральные оси трубопроводов и в
ручную затяните до упора накидную конусную гай-
ку.
Зафиксировав штуцер гаечным ключом, затяните
накидную конусную гайку динамометрическим
ключом, соблюдая крутящий момент указанный в
таблице.
Выполнение отверстия в стене
Определите месторасположение отверстия в стене.
Перед выполнением отверстия убедитесь в отсут-
ствии в стене скрытых электрических кабелей и
трубопроводов.
Под небольшим углом в сторону наружного блока,
выполните отверстие диаметром 60
80мм.
При необходимости установите гильзу
.
Диаметр, мм (дюйм) Крутящий момент, Нxм
6,35 (1/4”)
15
25
9,52 (3/8”)
35
40
12,70 (1/2”)
45
60
Монтаж фреоновых трубок
Модель кондиционера
Диаметр трубы (жидкость), мм (дюйм)
6,35 (1/4”)
6,35 (1/4”)
6,35 (1/4”)
Диаметр трубы (газ), мм (дюйм)
9,52 (3/8”)
9,52 (3/8”)
12,70 (1/2”)
Диаметр дренажной , мм
16,0
16,0
16,0
Максимальная длина трубопроводов, м
20
20
2
5
Максимальная перепад высоты, м
8
8
15
9,52
(
3/8
”)
16,0
2
5
15
RAS/RAC-
V
09
N2
X
RAS/RAC-
V
12
N2
X
RAS/RAC-
V
18
N2
X
RAS/RAC-
V
24
N2
X
12,70 (1/2”)
