4

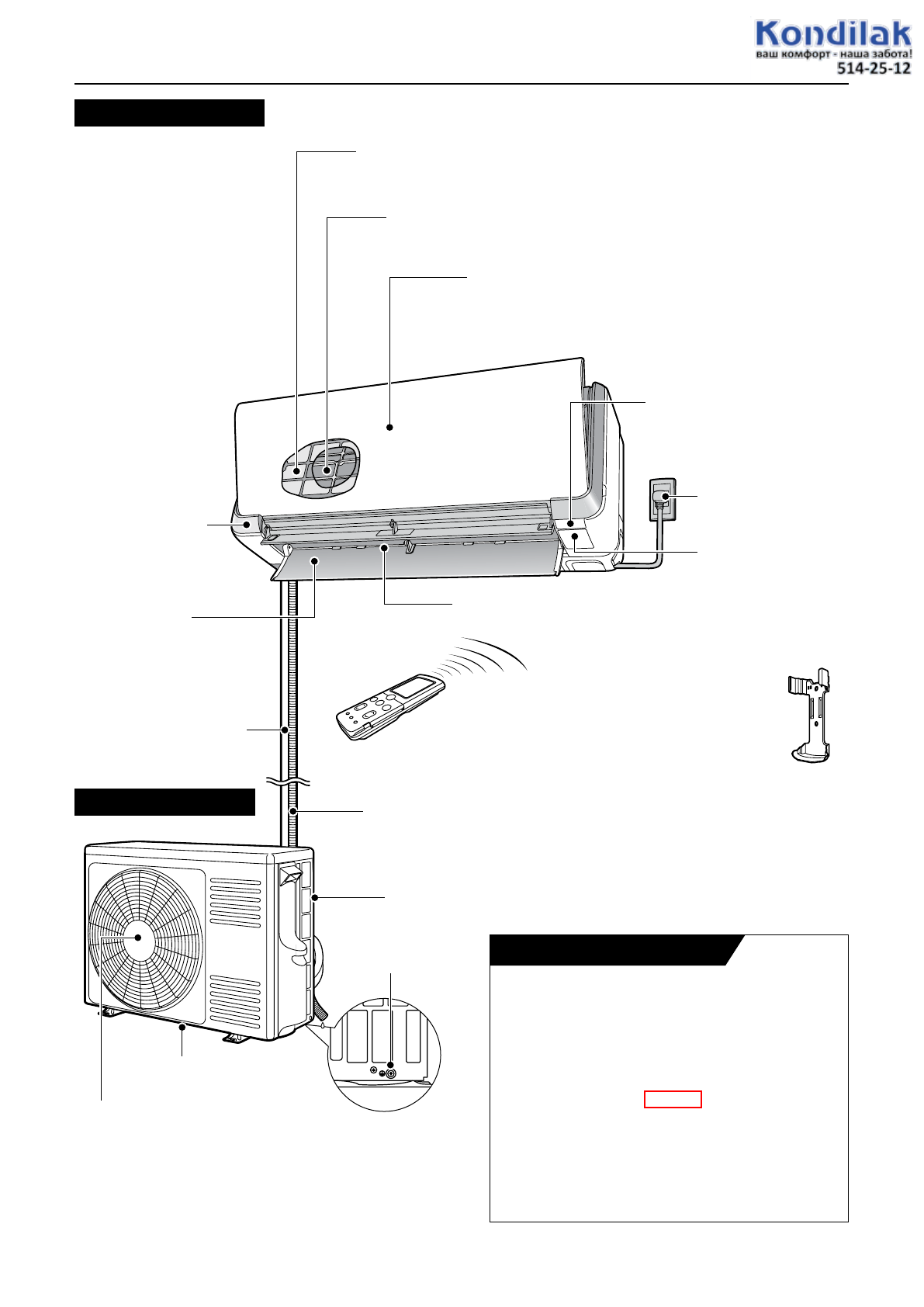

ОБОЗНАЧЕНИЕ И ФУНКЦИИ КОМПОНЕНТОВ
ВНУТРЕННИЙ БЛОК
(см. «Принцип работы», стр. 43)
НАРУЖНЫЙ БЛОК
Мелкоячеистый воздушный фильтр из
нержавеющей стали (внутренний блок)
Для улавливания пыли из воздуха (стр. 37)
Титановый теплообменник (внутренний блок)
Подвижная панель
Автоматически открывается при пуске агрегата и закрывается при
его останове
(в некоторых режимах работы остается закрытой).
ИК датчик (внутренний блок)
Принимает сигналы от пульта дис-
танционного управления.
Вилка шнура питания
Индикатор
Горизонтальная/вертикальная воздушная заслонка (внутри)
Лицевая панель
Страница 8
Воздуховыпускное
отверстие
Пульт дистанционного
управления
Держатель пульта дистанционного
управления
Крепится на стене или колонне в
помещении.
Трубопроводы/
электрические провода
ОПИСАНИЕ НАРУЖНОГО БЛОКА
• После останова агрегата вентилятор продолжает вращаться в
течение 0-60 с для охлаждения электрических компонентов.
• При работе в режиме обогрева из наружного блока вытекает
конденсат и оттаявшая вода. Не перекрывайте патрубок для
отвода конденсата наружного блока, так как скопившаяся в
этом случае вода может замерзнуть.
• Конденсат может образоваться в трубке и в режиме охлажде-
ния.
• При креплении агрегата по свесом крыши трубопровод от-
вода конденсата следует соединить с патрубком с помощью
муфты.
Шланг для отвода конденсата
Отводит конденсат, образующийся во внутреннем блоке при работе в режиме
охлаждения, осушения или охлаждения с осушением.
Воздухозаборные отверстия (сзади и слева)
Зажим заземления
(внизу справа)
Патрубок для отвода
конденсата
Воздуховыпускное отверстие
Выпускает холодный воздух в режиме обогрева и горячий
в режимах охлаждения и охлаждения с осушением, а также
холодный или горячий в режиме осушения.
