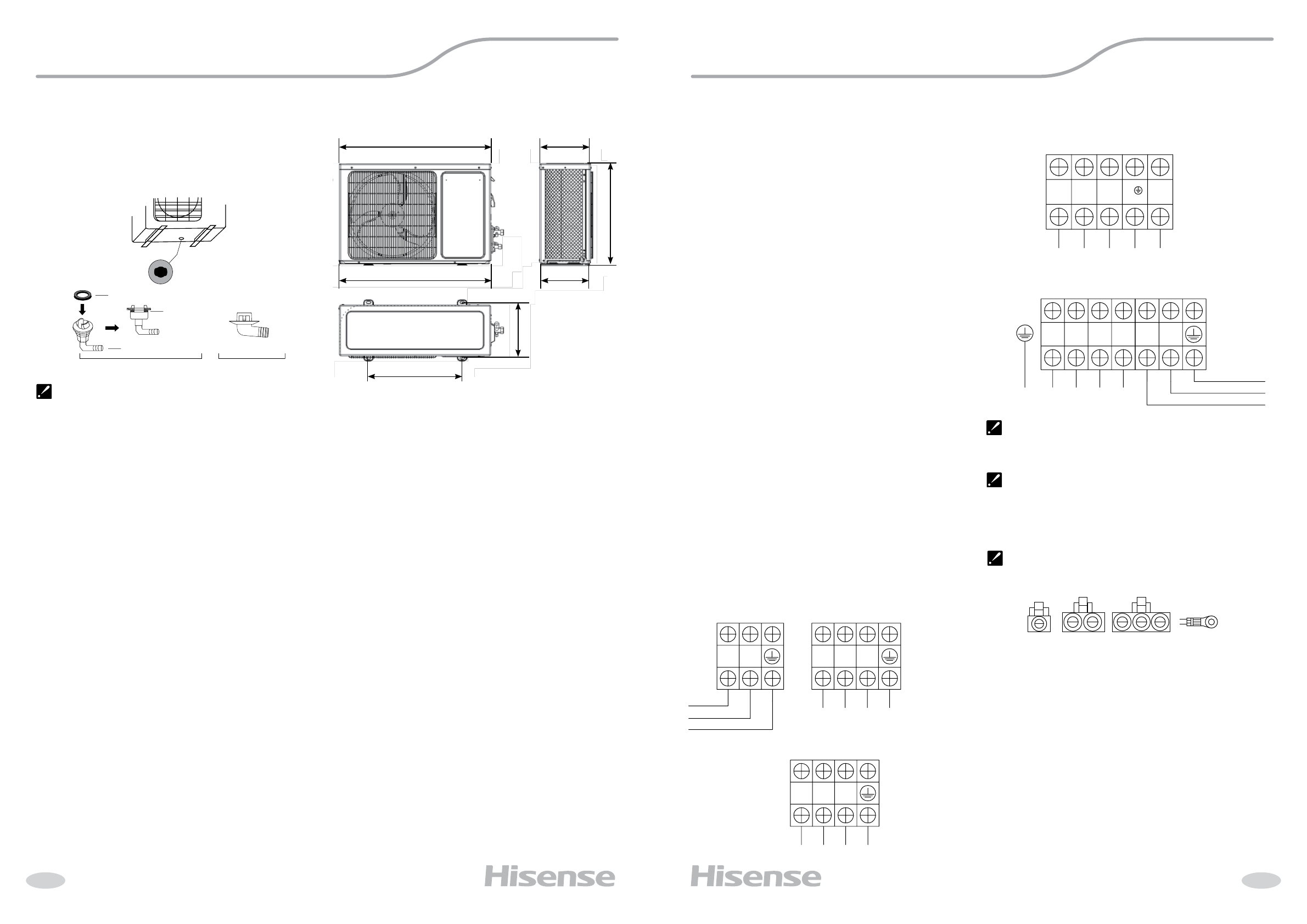

8

9

(1)

(2)

прокладка

прокладка

дренажный отвод

отверстие

для дренажного

отвода

Общие требования к установке

Общие требования к установке

•   Если  наружный  блок  оснащён  функцией

теплового  насоса,  установите  патрубок

отвода  конденсата  наружного  блока.  По

этому  патрубку  будет  отводиться  конденсат,

образующийся при работе наружного блока в

режиме нагрева.

Примечание:

  изображение  конструкции  дренажного

патрубка приведено для справки. Конструкция дренаж-

ного патрубка вашего кондиционера может отличаться

(например, может отсутствовать резиновая прокладка)

•  В местах, в которых присутствуют минеральные

масла (или их пары), например, смазочные.

•  В  условиях  морского  климата  с  большим  со-

держанием солей в воздухе (в зависимости от

модели  и  вида  антикоррозийной  обработки

наружного блока).

•   В  условиях  присутствия  вызывающих  корро-

зию газов, например, сернистых.

•   В  условиях  сильных  колебаний  напряжения  в

сети (на промышленных предприятиях).

•   В  автомобильном  транспорте  или  на  водном

транспорте.

•   В  местах,  где  присутствуют  сильные    электро-

магнитные поля.

•   В местах, где имеются горючие газы или материалы.
•   В местах, где имеются пары кислот и щелочей,

а также в других особых условиях.

•   В  местах,  где  в  окружающем  воздухе  присут-

ствует большое количество взвешенных меха-

нических частиц.

•    В помещениях.

Запрещается  устанавливать  наружные  блоки

сплит-систем в следующих местах:

Установочные данные для наружного блока

L4

L3

L1

L7

L5

L2

L6

Примечание:

  данные  схемы  приведены  только

для  справки.  Если  схема  подключений  на  вашем

блоке  отличается,  для  осуществления  подключения

воспользуйтесь

схемой

электроподключений,

приведенной на вашем кондиционере.

При подключении электропитания и межблочных

соединений, соблюдайте следующие требования:

•  Оборудование должно иметь выделенную ли-

нию  электропитания  и  отдельный  автомат  то-

ковой защиты.

•  Все контакты должны быть закреплены надёж-

но,  резьбовые  соединения  должны  быть  затя-

нуты.  Протяните  все  резьбовые  соединения,

так  как  они  могли  ослабнуть  от  вибрации  при

транспортировке.  Удалите  все  посторонние

предметы и крепления, использовавшиеся при

транспортировке.

•  Электропитание  соответствует  спецификации

данного оборудования.

•  Мощность линии электропитания соответству-

ет  максимальной  потребляемой  мощности

кондиционера.

•  Убедитесь, что при пуске оборудования не проис-

ходит  изменения  параметров  электросети  более

чем на 10 % от номинального рабочего напряже-

ния, указанного в спецификации оборудования.

•  Убедитесь,  что  сечение  кабеля  соответствует

спецификации оборудования.

•  В  сырых  и  влажных  помещениях  всегда  ис-

пользуйте УЗО.

•  Убедитесь,  что  исключена  возможность  воз-

никновения  проблем  с  электропитанием,  т.к.

они могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также

к  неправильному  функционированию  защиты

от перегрузки.

•  Предусмотрите возможность одновременного

отключения от источника питания всех питаю-

щих проводов.

•  Подключение  электропитания  и  осуществле-

ние  межблочных  соединений  должны  выпол-

няться квалифицированным персоналом.

Подключение электропитания

и осуществление межблочных соединений

Схемы межблочных соединений

Клеммный терминал внутреннего блока

Клеммный терминал внутреннего блока

Клеммный терминал наружного блока

Блоки 18/24

Блоки 9/12

Клеммный терминал наружного блока

N

3(Si)

2(N)

L

N

4(Si)

L

1(N)

1(N) 2(L) 3(Si)

0(L) 1(L) 2(N)

4(Si)

3( )

0(L)

2(L)

1(L)

К электропитанию

К электропитанию

К наружному блоку

От наружного блока

От наружного блока

От внутреннего блока

*Примечание:

если  на  внутреннем  и  наружном  блоке

присутствуют отдельные кабели с собственными разъё-

мами, соедините их.

Параметры  рекомендуемых  к  применению  межблочных

и  силовых  кабелей    вы  можете  посмотреть  в  разделе

«Технические характеристики».
