9

Общие требования к установке

При подключении электропитания и межблочных

соединений, соблюдайте следующие требования:

•  Оборудование должно иметь выделенную ли

-

нию  электропитания  и  отдельный  автомат  то

-

ковой защиты.

•  Все контакты должны быть закреплены надёж

-

но,  резьбовые  соединения  должны  быть  затя

-

нуты.  Протяните  все  резьбовые  соединения,

так  как  они  могли  ослабнуть  от  вибрации  при

транспортировке.  Удалите  все  посторонние

предметы и крепления, использовавшиеся при

транспортировке.

•  Электропитание  соответствует  спецификации

данного оборудования.

•  Мощность линии электропитания соответству

-

ет  максимальной  потребляемой  мощности

кондиционера.

•  Убедитесь,  что  при  пуске  оборудования  не

происходит изменения параметров электросе

-

ти  более  чем  на  10  %  от  номинального  рабо

-

чего  напряжения,  указанного  в  спецификации

оборудования.

•  Убедитесь,  что  сечение  кабеля  соответствует

спецификации оборудования.

•  В  сырых  и  влажных  помещениях  всегда  ис

-

пользуйте УЗО.

•  Убедитесь,  что  исключена  возможность  воз

-

никновения  проблем  с  электропитанием,  т.к.

они могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также

к  неправильному  функционированию  защиты

от перегрузки.

•  Предусмотрите возможность одновременного

отключения от источника питания всех питаю

-

щих проводов.

•  Подключение  электропитания  и  осуществле

-

ние  межблочных  соединений  должны  выпол

-

няться квалифицированным персоналом.

Подключение электропитания и осуществление межблочных соединений

Примечание:

Данные  схемы  приведены  только  для  справки.  Если  схема

подключений на вашем блоке отличается, для осуществления

подключения  воспользуйтесь  схемой  электроподключений,

приведенной на вашем кондиционере.

Внутренние блоки

Наружные блоки

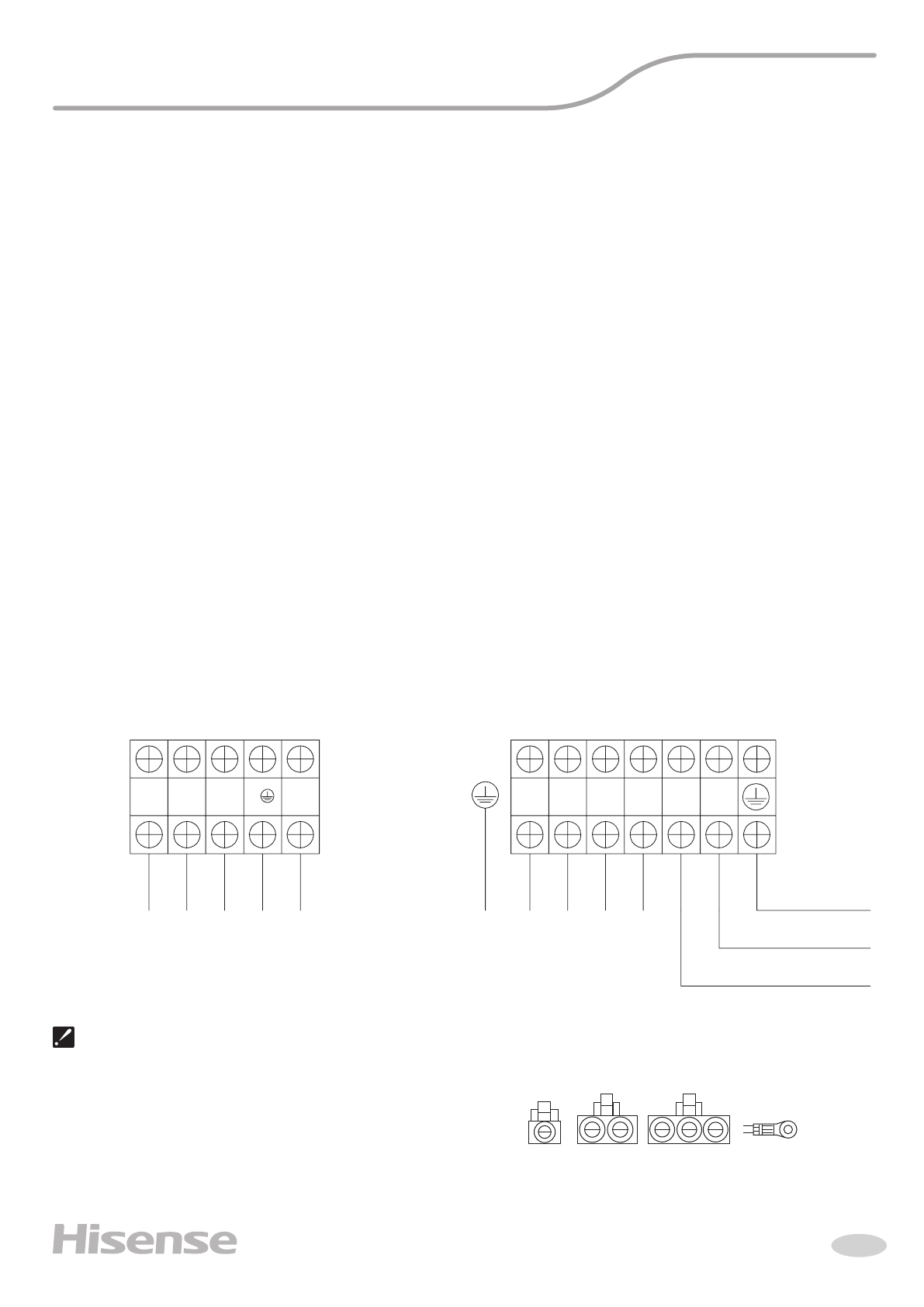

Схемы межблочных соединений

К электропитанию

От наружного блока

0(L)

0(L)

1(L)

1(L)

L

N

2(N)

2(N)

4(Si)

4(Si)

3(    )

Ко внутреннему блоку

*Примечание:

Если  на  внутреннем  и  наружном  блоке  при

-

сутствуют отдельные кабели с собственными разъёмами, со

-

едините их.

Параметры рекомендуемых к применению

межблочных и силовых кабелей  вы можете

посмотреть в разделе «Технические характе

-

ристики».
