8

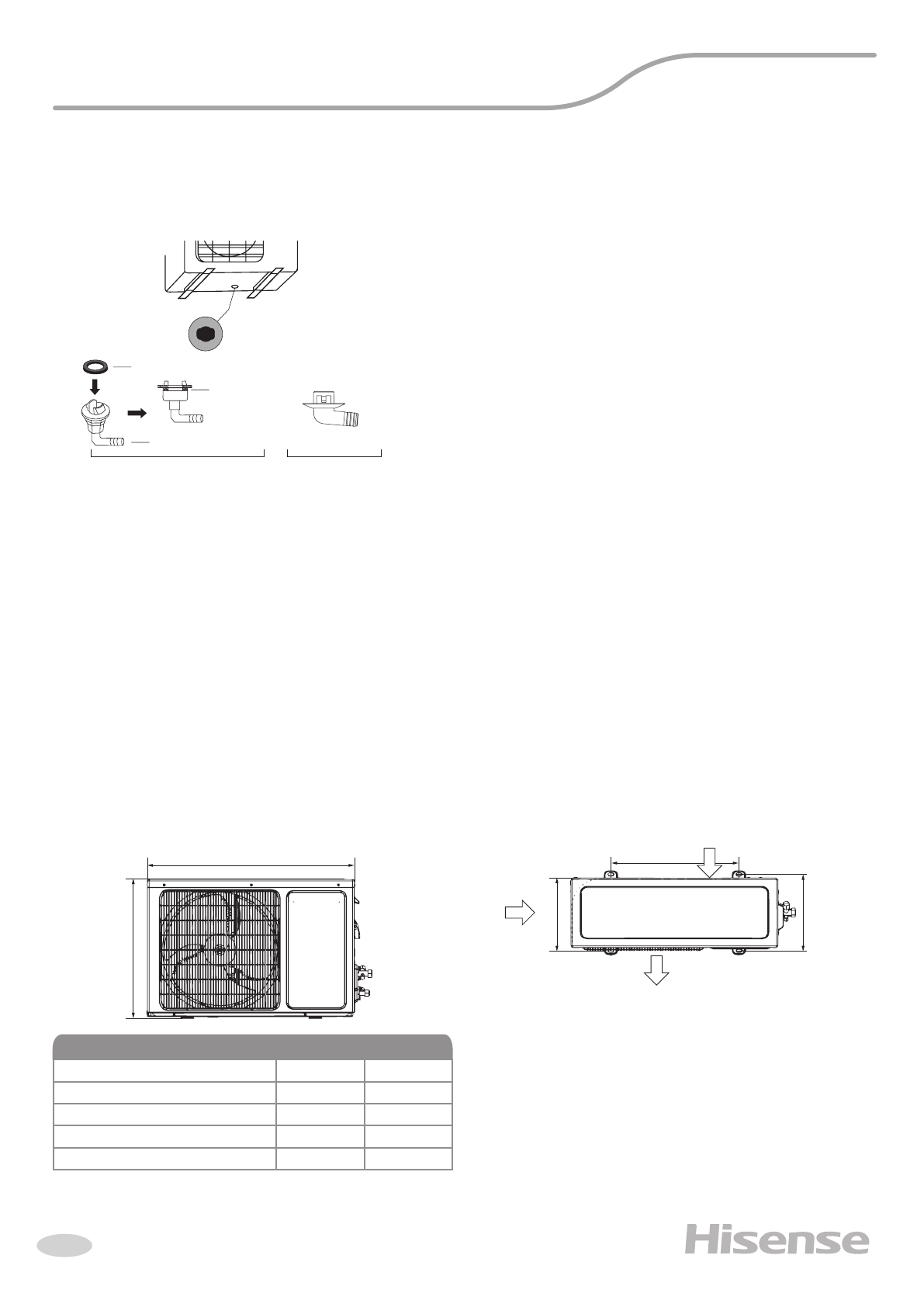

Общие требования к установке

(1)

(2)

прокладка

прокладка

дренажный отвод

отверстие

для дренажного

отвода

•  Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата

наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе

наружного блока в режиме нагрева.

Примечание:

изображение конструкции дренажного патрубка приведено

для справки. Конструкция дренажного патрубка вашего

кондиционера может отличаться (например, может

отсутствовать резиновая прокладка)

•  В местах, в которых присутствуют минеральные

масла (или их пары), например, смазочные.

•  В условиях морского климата с большим

содержанием солей в воздухе (в зависимости

от модели и вида антикоррозийной обработки

наружного блока).

•  В условиях присутствия вызывающих коррозию

газов, например, сернистых.

•  В условиях сильных колебаний напряжения в

сети (на промышленных предприятиях).

•  В автомобильном транспорте или на водном

транспорте.

•  В местах, где присутствуют сильные

электромагнитные поля.

•  В местах, где имеются горючие газы или

материалы.

•  В местах, где имеются пары кислот и щелочей,

а также в других особых условиях.

•  В местах, где в окружающем воздухе

присутствует большое количество взвешенных

механических частиц.

•   В помещениях.

Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

Примечание:

приведенные установочные размеры являются справочными

и могут быть изменены без предварительного уведомления.

Установочные данные для наружных блоков:

Выброс возду ха

Забор

возду ха

Забор возду ха

Ш

А

Б

В

Г

Ш

А

Б

В

Г

Размеры наружного блока Ш×В×Г, мм Размер А, мм

Размер Б, мм

660×482×240

438

264

715×482×240

443

264

780×540×260

530

290

860×650×310

542

341

Наружные блоки NEO Classic A
