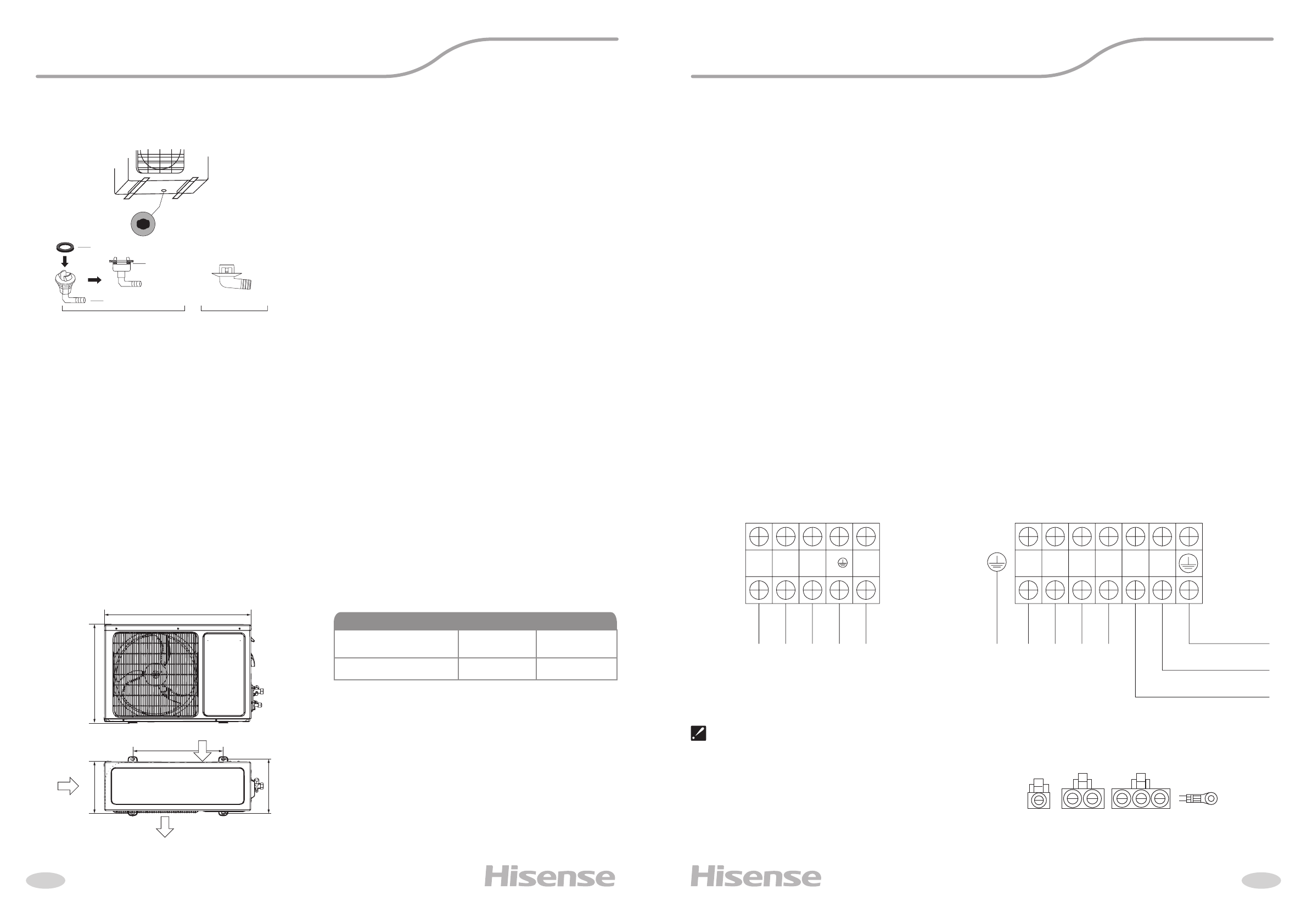

8

9

(1)

(2)

прокладка

прокладка

дренажный отвод

отверстие

для дренажного

отвода

Общие требования к установке

Общие требования к установке

•   Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата

наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе наруж-

ного блока в режиме нагрева.

Примечание:

изображение  конструкции  дренажного  патрубка  приве-

дено для справки. Конструкция дренажного патрубка ва-

шего кондиционера может отличаться (например, может

отсутствовать резиновая прокладка)

•  В местах, в которых присутствуют минеральные

масла (или их пары), например, смазочные.

•  В  условиях  морского  климата  с  большим  со-

держанием солей в воздухе (в зависимости от

модели  и  вида  антикоррозийной  обработки

наружного блока).

•   В  условиях  присутствия  вызывающих  корро-

зию газов, например, сернистых.

•   В  условиях  сильных  колебаний  напряжения  в

сети (на промышленных предприятиях).

•   В  автомобильном  транспорте  или  на  водном

транспорте.

При подключении электропитания и межблочных

соединений, соблюдайте следующие требования:

•  Оборудование должно иметь выделенную ли-

нию  электропитания  и  отдельный  автомат  то-

ковой защиты.

•  Все контакты должны быть закреплены надёж-

но,  резьбовые  соединения  должны  быть  затя-

нуты.  Протяните  все  резьбовые  соединения,

так  как  они  могли  ослабнуть  от  вибрации  при

транспортировке.  Удалите  все  посторонние

предметы и крепления, использовавшиеся при

транспортировке.

•  Электропитание  соответствует  спецификации

данного оборудования.

•  Мощность линии электропитания соответству-

ет  максимальной  потребляемой  мощности

кондиционера.

•  Убедитесь,  что  при  пуске  оборудования  не

происходит изменения параметров электросе-

•   В  местах,  где  присутствуют  сильные  электро-

магнитные поля.

•   В местах, где имеются горючие газы или мате-

риалы.

•   В местах, где имеются пары кислот и щелочей,

а также в других особых условиях.

•   В  местах,  где  в  окружающем  воздухе  присут-

ствует большое количество взвешенных меха-

нических частиц.

•   В помещениях.

ти  более  чем  на  10  %  от  номинального  рабо-

чего  напряжения,  указанного  в  спецификации

оборудования.

•  Убедитесь,  что  сечение  кабеля  соответствует

спецификации оборудования.

•  В  сырых  и  влажных  помещениях  всегда  ис-

пользуйте УЗО.

•  Убедитесь,  что  исключена  возможность  воз-

никновения  проблем  с  электропитанием,  т.к.

они могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также

к  неправильному  функционированию  защиты

от перегрузки.

•  Предусмотрите возможность одновременного

отключения от источника питания всех питаю-

щих проводов.

•  Подключение  электропитания  и  осуществле-

ние  межблочных  соединений  должны  выпол-

няться квалифицированным персоналом.

Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

Подключение электропитания и осуществление межблочных соединений

Установочные данные для наружных блоков

Выброс возду ха

Забор

возду ха

Забор возду ха

Ш

А

Б

В

Г

Размеры наружного блока

Ш×В×Г, мм

Размер А,

мм

Размер Б,

мм

715×482×240

443

264

Наружные блоки RED CRYSTAL Super DC Inverter

Примечание:

приведенные установочные размеры являются справочными

и могут быть изменены без предварительного уведомления.

Примечание:

Данные  схемы  приведены  только  для  справки.  Если  схема

подключений на вашем блоке отличается, для осуществления

подключения  воспользуйтесь  схемой  электроподключений,

приведенной на вашем кондиционере.

Внутренние блоки

Наружные блоки

Схемы межблочных соединений

К электропитанию

От наружного блока

0(L)

0(L)

1(L)

1(L)

L

N

2(N)

2(N)

4(Si)

4(Si)

3(    )

Ко внутреннему блоку

*Примечание:

Если  на  внутреннем  и  наружном  блоке  при-

сутствуют отдельные кабели с собственными разъёмами, со-

едините их.

Параметры рекомендуемых к применению

межблочных и силовых кабелей  вы можете

посмотреть в разделе «Технические характе-

ристики».
