Общие требования к установке

Примечание:

  данные  схемы  приведены  только

для  справки.  Если  схема  подключений  на  вашем

блоке  отличается,  для  осуществления  подключения

воспользуйтесь

схемой

электроподключений,

приведенной на вашем кондиционере.

предметы и крепления, использовавшиеся при

транспортировке.

•  Электропитание  соответствует  спецификации

данного оборудования.

•  Мощность линии электропитания соответству-

ет  максимальной  потребляемой  мощности

кондиционера.

•  Убедитесь, что при пуске оборудования не проис-

ходит  изменения  параметров  электросети  более

чем на 10 % от номинального рабочего напряже-

ния, указанного в спецификации оборудования.

•  Убедитесь,  что  сечение  кабеля  соответствует

спецификации оборудования.

•  В  сырых  и  влажных  помещениях  всегда  ис-

пользуйте УЗО.

•  Убедитесь,  что  исключена  возможность  воз-

никновения  проблем  с  электропитанием,  т.к.

они могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также

к  неправильному  функционированию  защиты

от перегрузки.

•  Предусмотрите возможность одновременного

отключения от источника питания всех питаю-

щих проводов.

•  Подключение  электропитания  и  осуществле-

ние  межблочных  соединений  должны  выпол-

няться квалифицированным персоналом.

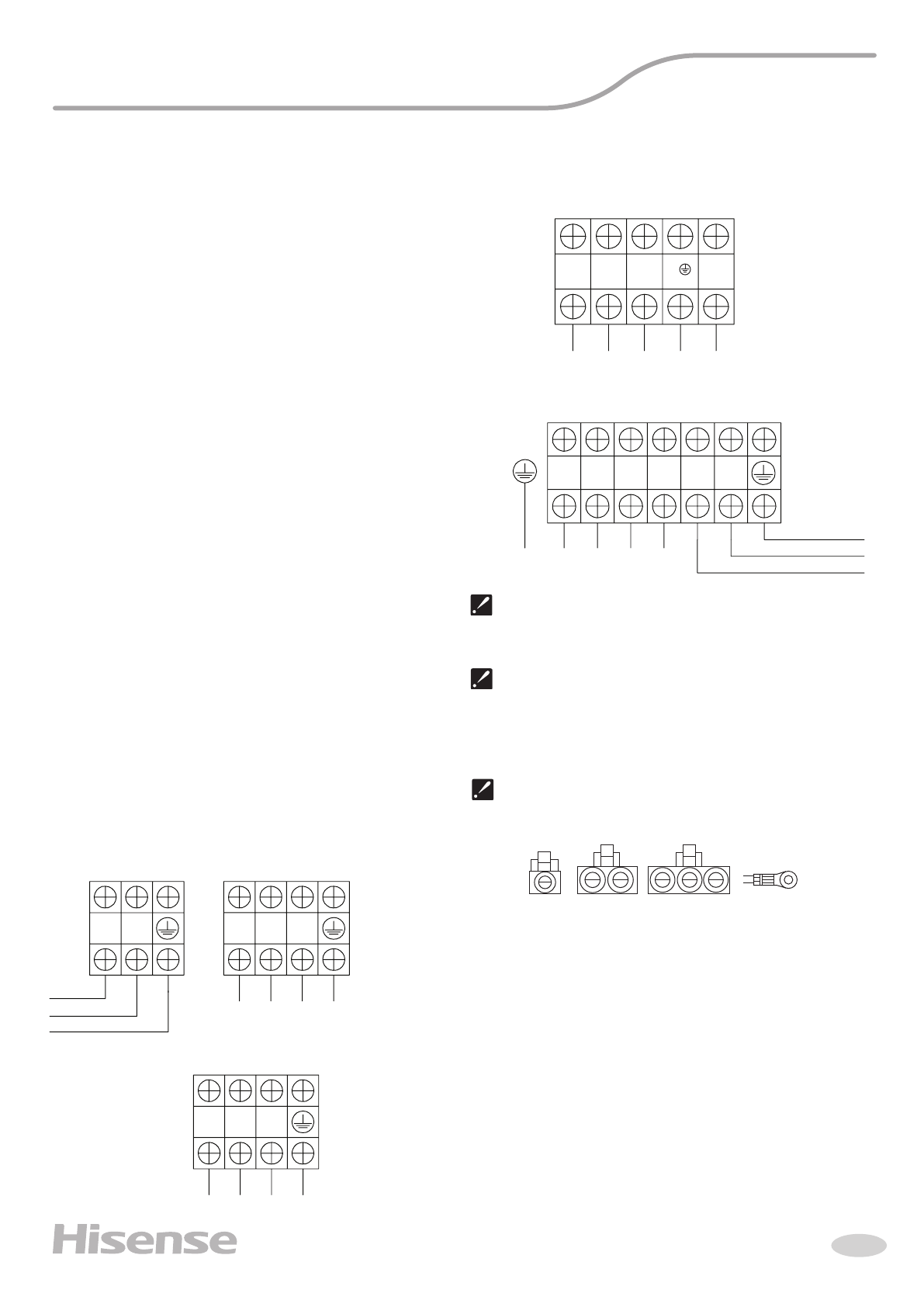

Схемы межблочных соединений

Клеммный терминал внутреннего блока

Клеммный терминал внутреннего блока

Клеммный терминал наружного блока

Блоки 18/24

Блоки 9/12

Клеммный терминал наружного блока

N

3(Si)

2(N)

L

N

4(Si)

L

1(N)

1(N) 2(L) 3(Si)

0(L) 1(L) 2(N)

4(Si)

3( )

0(L)

2(L)

1(L)

К электропитанию

К электропитанию

К наружному блоку

От наружного блока

От наружного блока

От внутреннего блока

*Примечание:

если  на  внутреннем  и  наружном  блоке

присутствуют отдельные кабели с собственными разъё-

мами, соедините их.

Параметры  рекомендуемых  к  применению  межблочных

и  силовых  кабелей    вы  можете  посмотреть  в  разделе

«Технические характеристики».
