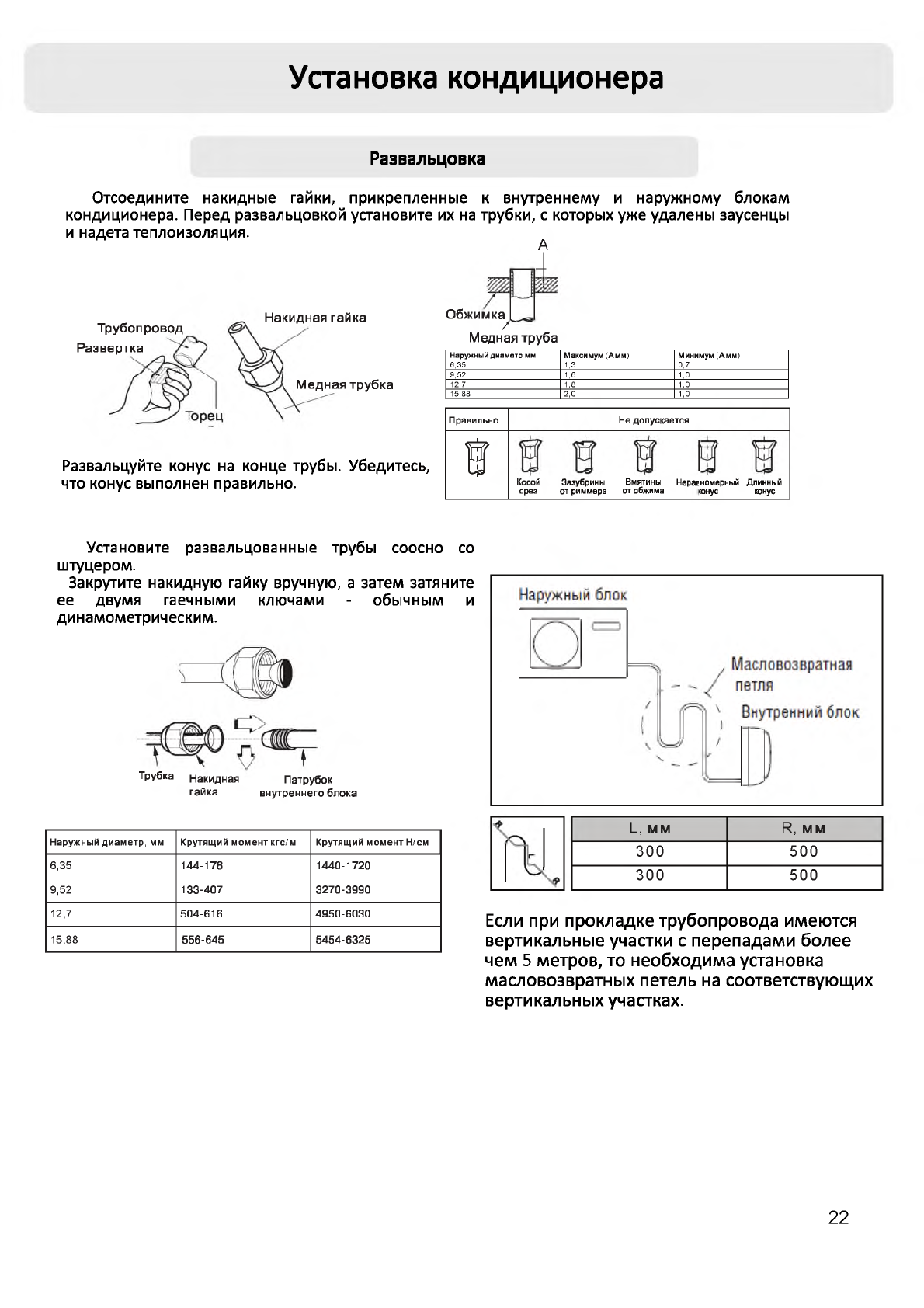

Установка  кондиционера

Развальцовка

О т с о е д и н и т е   н а к и д н ы е   г а й к и ,   п р и к р е п л е н н ы е   к   в н у т р е н н е м у   и  н а р у ж н о м у   б л о к а м

к о н д и ц и о н е р а .   П е р е д   р а з в а л ь ц о в к о й   у с т а н о в и т е   и х   н а   т р у б к и ,   с   к о т о р ы х  у ж е   у д а л е н ы   з а у с е н ц ы
и  н а д е т а  т е п л о и з о л я ц и я .

A

Т р у б о п р о в о д

Р а з в е р т к а

Н а к и д ная  га й к а

О б ж и м к у

М едная тр у б а

М ед н а я  тр уб к а

Р а з в а л ь ц у й т е   к о н у с   н а   к о н ц е   т р у б ы .   У б е д и т е с ь ,

ч т о   к о н у с   в ы п о л н е н   п р а в и л ь н о .

Н а р у ж н ы й   д и а м е т р   м м

М а к с и м у м   ( А м м )

М и н и м у м   ( А м м )

6 , 3 5

1 , 3

0 , 7

9 , 5 2

1 , 6

1 , 0

1 2 , 7

1 , 8

1 , 0

1 5 , 8 8

2 , 0

1 , 0

Правильно

Не допускается

f

Косой

Зазубрины

Вмятины

НераЕ

срез

от риммера

от обжима

номерный  Длинный

юнус

юнус

У с т а н о в и т е   р а з в а л ь ц о в а н н ы е   т р у б ы   с о о с н о   с о

ш т у ц е р о м .

З а к р у т и т е   н а к и д н у ю   г а й к у   в р у ч н у ю ,  а  з а т е м   з а т я н и т е

е е

д в у м я

г а е ч н ы м и

к л ю ч а м и

-

о б ы ч н ы м

и

д и н а м о м е т р и ч е с к и м .

Трубка

Накидная

Патрубок

гайка

внутреннего блока

Н ар уж н ы й  д и а м е т р ,  мм

К р у т я щ и й   м о м е н т к г с / м

К р у т я щ и й   м о м е н т  Н/см

6 ,3 5

1 4 4 - 1 7 6

1 4 4 0 - 1 7 2 0

9 ,5 2

1 3 3 - 4 0 7

3 2 7 0 - 3 9 9 0

1 2 ,7

5 0 4 - 6 1 6

4 9 5 0 - 6 0 3 0

1 5 ,8 8

5 5 6 - 6 4 5

5 4 5 4 - 6 3 2 5

L ,

ММ

R ,   м м

3 0 0

5 0 0

3 0 0

5 0 0

Если при прокладке трубопровода имеются

вертикальные участки с перепадами более

чем 5 метров, то необходима установка

масловозвратных петель на соответствующих

вертикальных участках.
