Информация, необходимая для ознакомления перед началом монтажа

3

R32

R32

R32 (Тип 2)

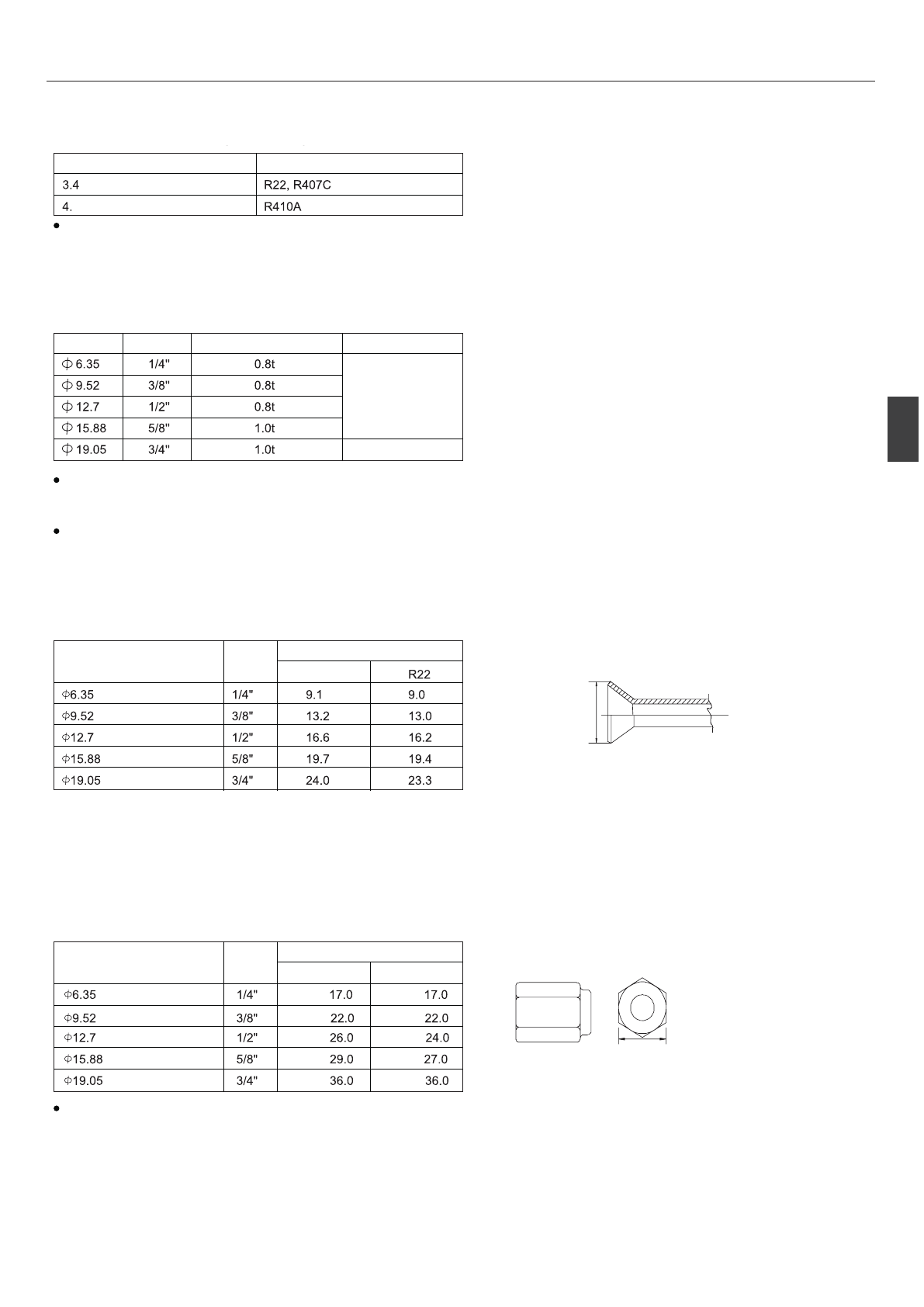

Спецификация труб

Тип используемых медных труб (справочная информация)

Макс. рабочее давление

Применяемый хладагент

МПа
МПа

Следует использовать трубы, соответствующие региональным стандартам.

Материал труб / толщина стенки трубы

Материал труб для контура хладагента: медная бесшовная труба деоксидированная фосфором; ГОСТ 21646-2003. Учитывая, что рабочее давление в

системе на хладагенте R32 выше, чем в системах с R22,  радиальная толщина стенки трубы должна быть не менее той, что указана в нижеприведен-

ной таблице, чтобы обеспечить безопасность работы при использовании хладагента R32. Трубы с толщиной стенки 0.7 мм и менее использовать

нельзя.

Диаметр (мм) Диаметр (’’)

Толщина трубы (мм)

Тип трубы

Мягкие сгибаемые

трубы (тип О)

Полужесткие (1/2H) и

жесткие (тип H)

Несмотря на возможность использования мягких труб типа О с диаметром до Ø19.05 (3/4”) со старыми хладагентами, для  систем с хладагентом

R32 следует применять трубы полужесткого типа-1/2H.  Мягкие трубы типа О можно использовать, если диаметр

трубы Ø19.05 и толщина стенки 1.2мм.

В таблице приведены технические требования Японского стандарта. Используя эту таблицу как справку, можно выбрать трубы, соответствую-

щие региональным техническим требованиям.

Диаметр раструба при вальцовочном соединении (только для труб типа О)

Диаметр раструба вальцовочного соединения для систем с R32 должен быть больше, чем для систем с R22 в целях увеличения герметичности

соединения.

Диаметр раструба вальцовочного соединения (Размер А в мм).

Наружный диаметр трубы в

мм

Диаметр в

дюймах

Размер А в мм

Размер А в мм

Развальцовку трубы следует выполнять специальным расширительным инструментом для R32. При развальцовке труб с R32 с использованием

обычного расширительного инструмента, необходимо чтобы выступ медной трубки за шаблон, был в диапазоне от 1.0 до 1.5мм. Также при

использовании обычного расширительного инструмента выступающий отрезок трубы рекомендуется отмерять измерительным инструментом для

медной трубы.

Накидная гайка

Для повышения прочности соединения в системах с хладагентом R32 следует использовать накидные гайки типа 2, а не типа 1 как с R22 (см.

Таблицу). Таким образом, размер накидных гаек для некоторых диаметров труб отличается от тех, что применяются для систем с R22.

Размер B в мм

Наружный диаметр трубы в

мм

Диаметр в

дюймах

Размер B

R22 (Тип 1)

В таблице приведены технические требования Японского стандарта. Используя эту таблицу как справку, можно подобрать накидные гайки,

соответствующие региональным техническим требованиям.
