— 3

5

—

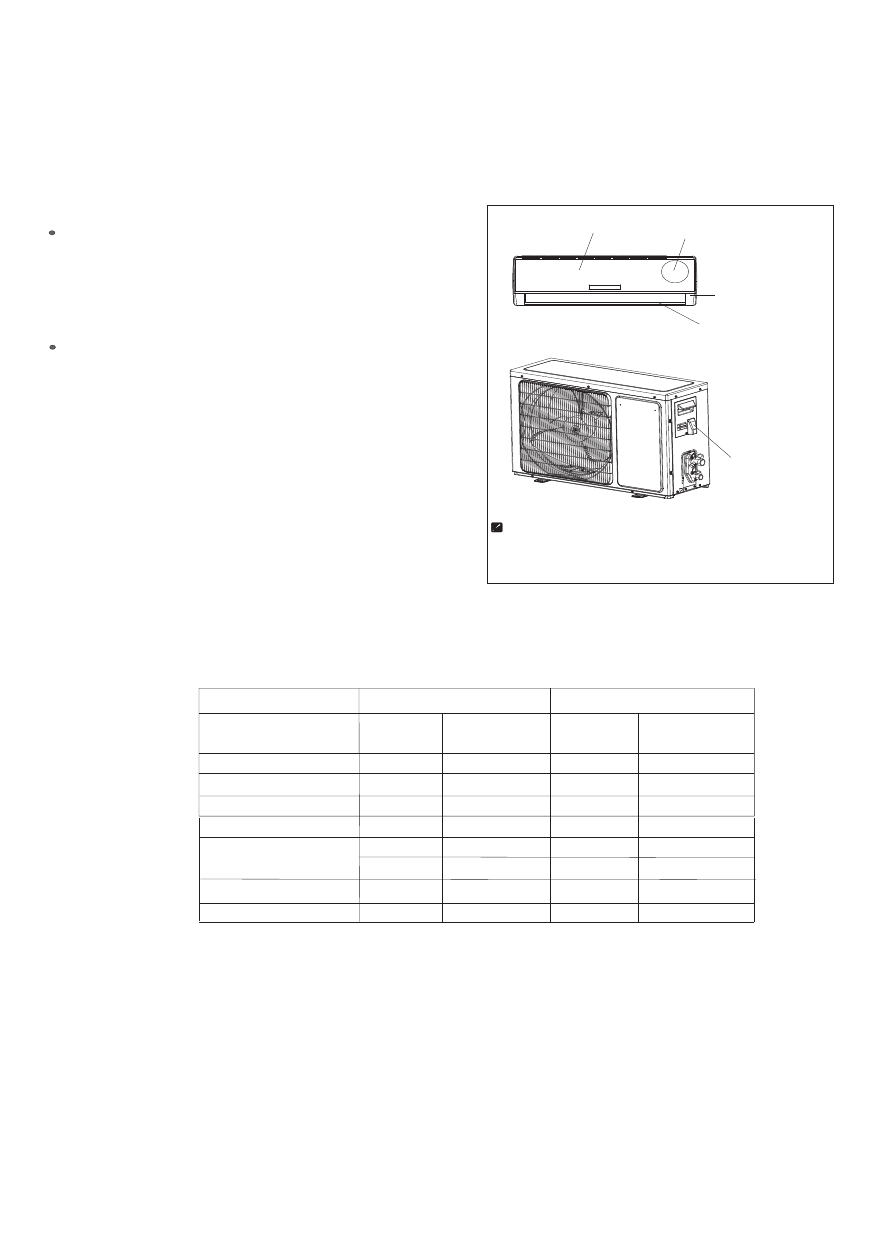

4. Соединение кабеля

Наружная машина

Внутренняя машина

1). В ывинтите винт и снять кожух электропроводки

из наружной машины.Соединять силовой провод с

зажимом панели управления (как показано в

нижеследующих пунктах).

2). К

репите силовой провод в панель управления с

помощью кабельного зажима.

3). У становитеь винтами кожух электропроводки в

исходное положение.

4).Для типов машины 24 К и выше, между питанием и

кондиционером следует установить стандартный

выключатель.

Необходимо установить выключающее устройство,

которое может правильно выключить все силовые

проводы.

Электрическое соединение внутренней машины

заключается в том, что по методу соединения

проводов наружной машины отдельно соединять

электропровод с зажимом панели управления.

Рама

Корпус

Передняя панель

Стандарт кабеля

Внимание:Для некоторых типов, требует снять корпус, чтобы

соединять с зажимом внутренней машины.

Зажим (внутренний)

Зажим кожуха

электропроводки

(внутренний)

Внутренняя машина

Наружная машина

Внимание:

1. Необходимо специально установить отдельный контур питания для кондиционера.Метод

электропроводки смотрите электрическую схему в кожухе электропроводки.

2. Диаметр кабеля должен соответствовать правилам стандарта электропитания.
3. Проверите линию и гарантировать прочное крепление после соединения кабеля.
4. Для влажной зоны необходимо установить прерыватель на землю.

Цифры в данной инструкции основываются на

схеме внешнего вида стандартного

типа.Поэтому, по сравнению с вашим покупным

кондиционером, внешний вид кондиционера в

данной инструкции возможно имеет разницу.

14К*~ 18К*в тропических климатических условиях (Т3)  соответствует 2,5mm

2

х4.

Внимание

:

Штепсель необходимо быть легкодоступным после установки данного аппарата в случае необходимости
его несоединения. Если невозможно, соедините аппарат с коммутационной

аппаратурой с двумя полюсми, в том числе отделение контакта как минимум 3mm  в доступном месте
даже после установки.

Примечание:

 1.

 K* означает, что электропитание данной модели из внутреннего блока.

3

. Стандартное поперечное сечение шнура питания и соединительного шнура питания для моделей

2

7K~12K

H07RN-F

H05VV-F

7K*~12K*

1.0/1.5mm

2

X4

1.0/1.5mm

2

X3

H07RN-F

H05VV-F

2.5mm

2

X3

 2.5mm

2

X4

0.75mm

2

X4

H07RN-F

2.5mm

2

X3

H07RN-F

2.5mm

2

X3

 2.5mm

2

X5

H07RN-F

H07RN-F

1.5mm

2

X3

1.5/2.5mm

2

X3

H05VV-F

1.5mm

2

X5

1.5

/2.5

mm

2

X4

21K*~30K*

21K~30K

14K~18K

H07RN-F

H07RN-F

1.0/1.5mm

2

X5

1.0/1.5mm

2

X3

14K*~18K*

H07RN-F

H07RN-F

Емкость кабеля (Btu/h)

Силовой провод

Тип

Тип

Силовой провод

Нормальное

поперечное

сечение

Нормальное

поперечное

сечение

H07RN-F

H07RN-F

H05VV-F

1

.5mm

2

X3

1

.5mm

2

X4

21K*

*

~

24

K*

*

2. K** означает тип электроснабжения комнатного оборудования, линия питания которого имеет штепсель.

ОПИСАНИЕ

МОНТА

ЖА ИНВЕРТОРНОГО

КОНДИЦИОНЕРА
