Примечание: подъемы
дренажного шланга
запрещены.
Фреонопровод может выводиться
сзади, справа, снизу или сзади
слева
Соединительную трассу необходимо
закрыть теплоизоляционной муфтой.
Толщина теплоизоляции
должна составлять не
менее 8 мм.
При монтаже фреонопровода
на металлической опоре или на
металлической сетке между трассой
и стеной следует проложить
деревянную доску, либо обернуть
трассу 7-8 словями изоляционной
ленты.
слева
При помощи монтажного основания внутреннего блока наметить на стене
его расположение.
более 155 мм
более 250 мм
более 20 мм
более 105 мм
Более 300 мм
Более 500 мм
Более 300 мм
Более 500 мм
Более 500 мм
Простая сплит-система
или
A
B
К ВНУТРЕННЕМУ
БЛОКУ
Более 500 мм
Более 300 мм
Более 300 мм
Более 500 мм
Более 500 мм
Мульти-сплит система
с двумя внутренними блоками
Более 300 мм
Более 500 мм
Более 300 мм
Более 500 мм
Более 500 мм
A
B
A
B
Более 500 мм
более 300 мм
Более 300 мм
Более 500 мм
Более 500 мм
К ВНУ
ТРЕННЕМУ
БЛОКУ
Инверторная мульти-сплит система
с двумя внутренними блоками
A
B
Внимание
Максимально допустимая длина
соединительного фреонопровода - 10 м.
Перепад высот между внутренним и
наружным блоками не должен превышать 5 м.
Примечание: разные модели оснащаются разными монтажными
основаниями. В инструкции приводится примерный вид основания.

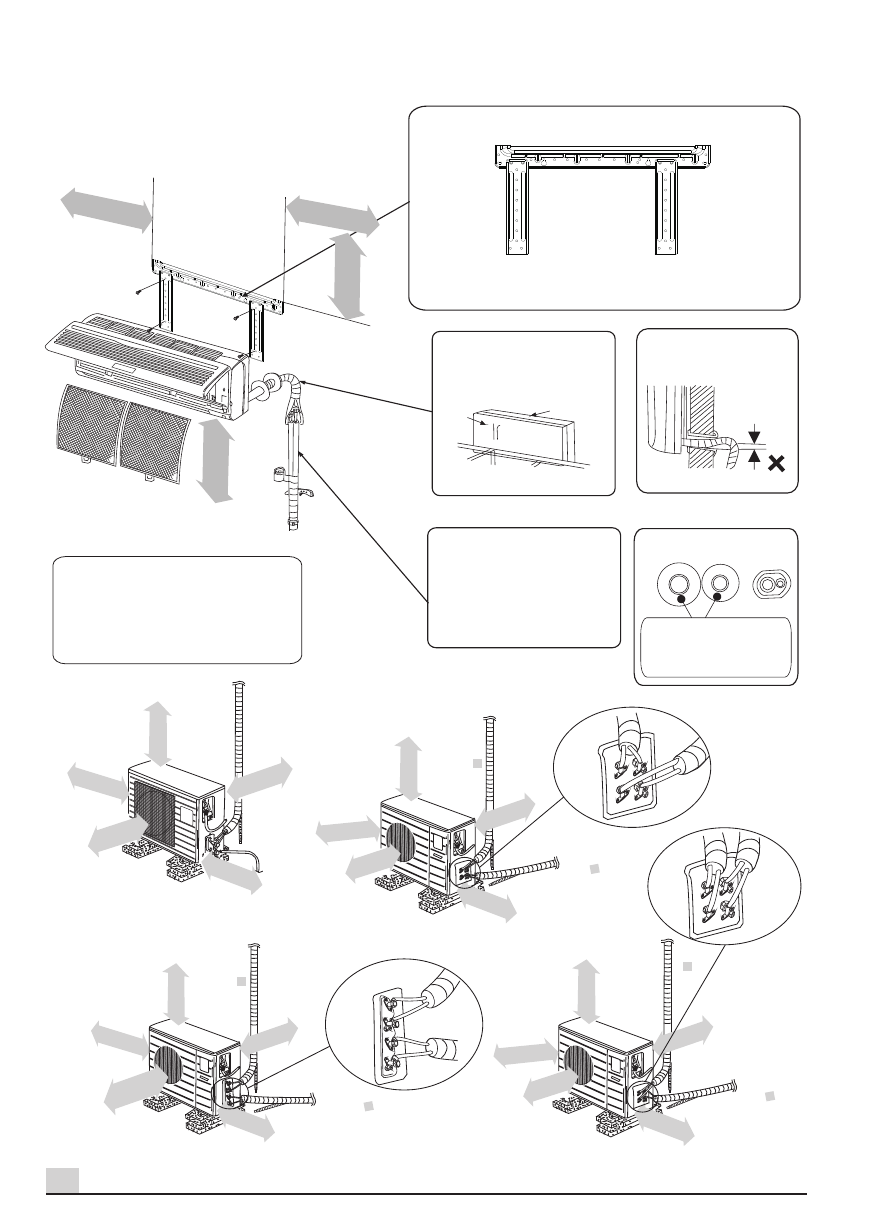

СХЕМА МОНТАЖА
тыльная
панель
B
К ВНУТРЕННЕМУ
БЛОКУ
B
К ВНУТРЕННЕМУ
БЛОКУ
A
К ВНУ
ТРЕННЕМУ
БЛОКУ
A
К ВНУ
ТРЕННЕМУ
БЛОКУ
