Ru-2

°

C

NON STOP

CLOCK

TEMP

AUTO

TIMER

MODE

SET

ZONE

START/STOP

CLOCK ADJUST

SET TIME

TEMP./DAY

FAN

CONTROL

MASTER

CONTROL

2

1

HIGH

COOL

DEFROST TEST

DAY OFF

ENERGY SAVE

°

C

NON STOP

CLOCK

TIMER

NEXT DAY

DAY

TEMP.

OFFON
TIMER
WEEKLY

AUTO

OFF

ON

OFF

ON

DAY OFF

2

1

HIGH
MED
LOW

AUTO

HEAT
FAN
COOL

DEFROST TEST

*

D

A

B

8

0

C

9 7

G

F

J

E

H

I

Q

R

L

K

M

N

O P

5

6

6

5

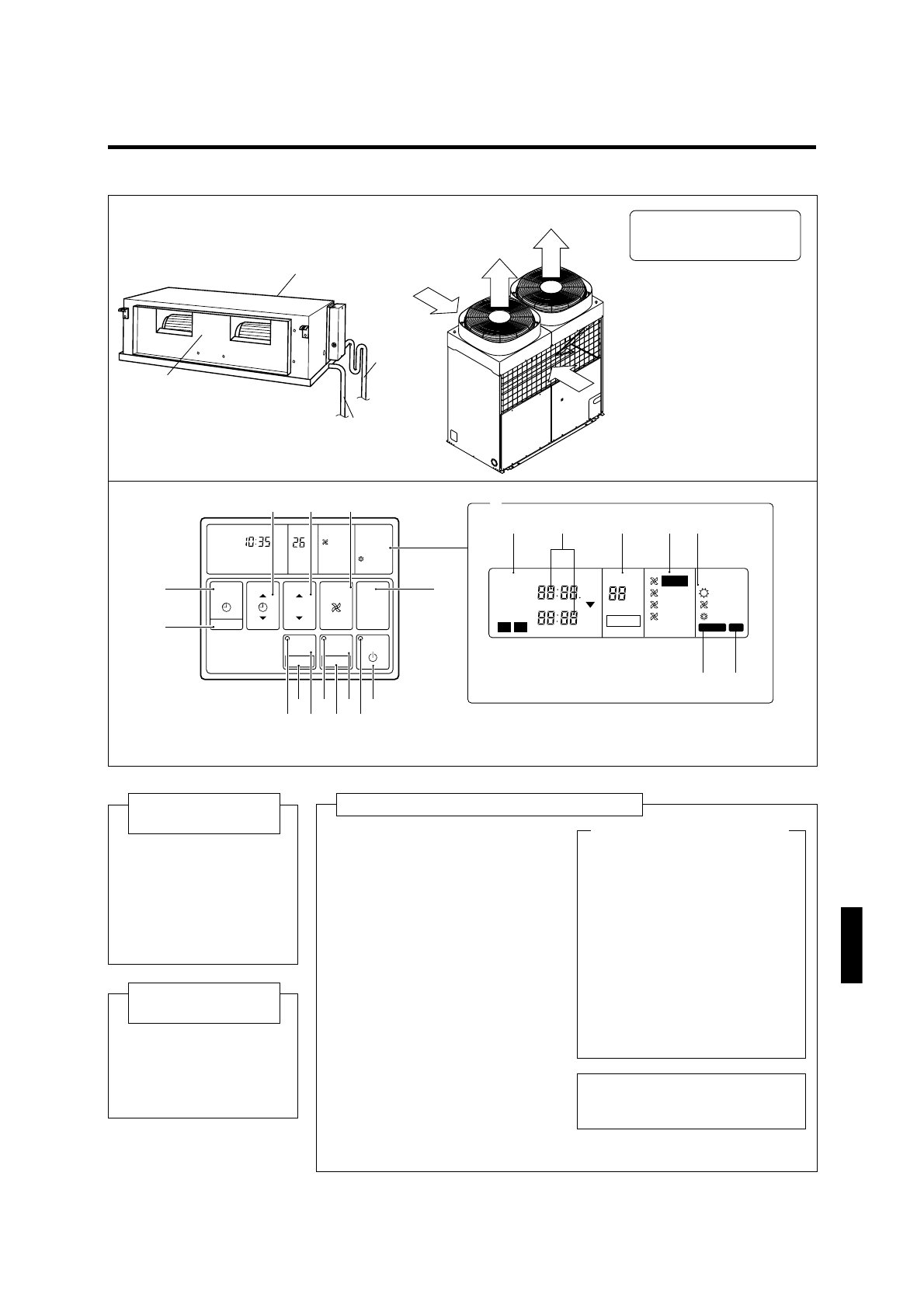

НАЗВАНИЯ ЧАСТЕЙ

Рис. 1

Рис. 2

Рис. 3

●

В целях объяснения на рисунке приведены все возможные
показания  дисплея  пульта  ДУ.  Фактически  на  пульте
высвечивается только та часть, которая регулируется или
используется.

Рис. 4  Дисплей

Рис. 1  Внутренний
блок

1

Выходной порт

2

Воздухозаборный
порт

3

Дренажная трубка
(Основная)

4

Дренажная трубка
(Предохранительная)

Рис. 2  Наружный
прибор

5

Отверстие
воздухозабора

6

Выходное
отверстие для
воздуха

Рис. 3  Пульт дистанционного управления

7

Кнопка START/STOP (СТАРТ/СТОП)

8

Индикатор работы

9

Кнопка ENERGY SAVE
(ЭНЕРГОСБЕРЕЖЕНИЕ)

0

Kнопка DAY OFF (ДЕНЬ ОТКЛ)

A

Индикатор ENERGY SAVE
(ЭНЕРГОСБЕРЕЖЕНИЕ)

B

Kнoика ZONE Control
(Управляйте ЗОНОй)

C

Kнопка SET (УСТАНОВКА)

D

Индикатор ZONE Control
(Управляйте ЗОНОй)

E

Кнопка CLOCK ADJUST
(РЕГУЛИРОВКА ЧАСОВ)

F

Кнопка TIMER MODE
(РЕЖИМ ТАЙМЕРА)

G

Кнопка SET TIME
(УСТАНОВКА ВРЕМЕНИ)

H

Кнопка УСТАНОВКИ
ТЕМПЕРАТУРЫ/ДАТЫ (SET TEMP./DAY)

#

I

Кнопка FAN CONTROL
(УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ)

J

Кнопка MASTER CONTROL
(ОСНОВНОЕ УПРАВЛЕНИЕ)

K

Дисплей пульта
дистанционного управления
(Рис. 4)

L

Дисплей режима таймера

M

Дисплей часов
(ЧАСЫ/ТАЙМЕР)

N

Дисплей заданной
температуры (TEMP.)

#

O

Дисплей скорости
вентилятора

P

Дисплей режима
эксплуатации

Q

Дисплей РАЗМОРАЖИВАНИЕ

R

Дисплей ТЕСТ

Инструкции, относящиеся к отоплению (

*

) применимы только к МОДЕЛЯМ С РЕЖИМОМ ОХЛАЖДЕНИЯ И ОТОПЛЕНИЯ

(Обратный цикл).

●

П р и   ус та н о в ке   н а   м е с т е
ус та н о в и т ь

в

ц е п и

электропитания.

#

ПРИМЕЧАНИЕ.

Данная  модель  не  имеет  функции
скорости вентилятора. (

I

,

O

)

П р е р ы в а т е л ь
электроцепи

2

1

3

4
