4

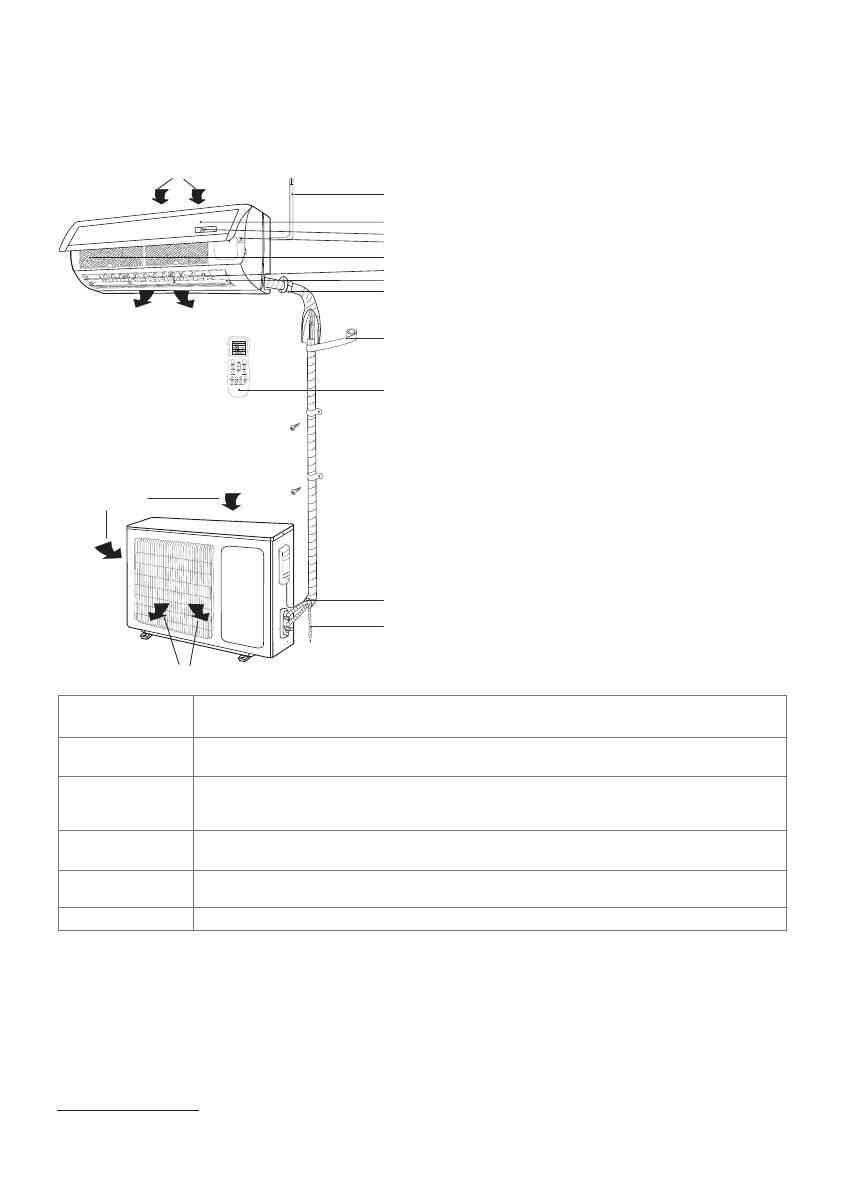

Устройство кондиционера

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11

­ 1­

–

­Шнур­питания.

­ 2­

–

­Дисплей.

­ 3­

–

­Передняя­панель.

­ 4­

–

­Воздушный­фильтр­сетка.

­ 5­

–

­Горизонтальные­жалюзи.

­ 6­

–

­Вертикальные­жалюзи.

­ 7­

–

­Кнопка­ручного­выключения.

­ 8­

–

­Межблочная­трасса­для­хладагента*.

­ 9­

–

­Изоляция*.

­­­10­

–

­Дренажная­трасса*.

­­­11­

–

­Пульт­дистанционного­управления.

­­­12­

–

­Соединительная­трасса*.

Устройство­кондиционера

ПРИ МЕ ЧА НИЕ

Этот­кон­ди­ци­о­нер­со­сто­ит­из­вну­т­рен­не­го­и­на­руж­
но­го­бло­ков.­Уп­рав­ле­ние­кон­ди­ци­о­не­ром­воз­мож­но­
с­пуль­та­ДУ.
В­комплект­поставки­сплит­системы­входит:
­­Внутренний­блок­–­1­шт.
­­Наружный­блок­–­1­шт.

­­Пульт­дистанционного­управления­­­­1­шт.
­­ Батарейки­ ААА­ для­ пульта­ дистанционного­ управ­
ления­–­2шт.
­­ Держатель­ настенный­ для­ пульта­ дистанционного­
управления­­1­шт.­
­­Крепежная­планка­для­внутреннего­блока­–­1шт.
­­Дренажная­трубка­0,5м­–­1­шт.

Воздухозаборная­

решетка

Воздух­из­помещения­забирается­через­эту­секцию­и­проходит­через­воздушный­фильтр,­

на­котором­задерживается­пыль.

Воздуховыпускная­

решетка

Кондиционированный­воздух­выходит­из­кондиционера­через­воздуховыпускную­решетку.

Пульт­ДУ

С­ по­мо­щью­ бес­про­вод­но­го­ пуль­та­ ДУ,­ мож­но­ вклю­чать­ и­ вы­клю­чать­ кон­ди­ци­о­нер,­ вы­би­

рать­ре­жим­ра­бо­ты,­ре­гу­ли­ро­вать­тем­пе­ра­ту­ру,­ско­рость­вра­ще­ния­вен­ти­ля­то­ра,­ус­та­нав­

ли­вать­ра­бо­ту­кон­ди­ци­о­не­ра­по­тай­ме­ру,­ре­гу­ли­ро­вать­угол­на­кло­на­жа­лю­зи.

Межблочная­трас­

са­для­хладагента

Вну­т­рен­ний­ и­ на­руж­ный­ бло­ки­ кон­ди­ци­о­не­ра­ со­еди­не­ны­ меж­ду­ со­бой­ мед­ны­ми­ труб­ка­

ми­по­ко­то­рым­те­чет­хладагент.

Наружный­блок

В­ на­руж­ном­ бло­ке­ на­хо­дит­ся­ ком­прес­сор,­ мо­тор­вен­ти­ля­то­р,­ теп­ло­об­мен­ник­ и­ дру­гие­

элек­три­че­с­кие­ча­с­ти.

Дренажный­шланг Влага­из­воздуха­конденсируется­и­отводится­наружу­через­дренажный­шланг.

* Не входит в комплект поставки.

** Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
