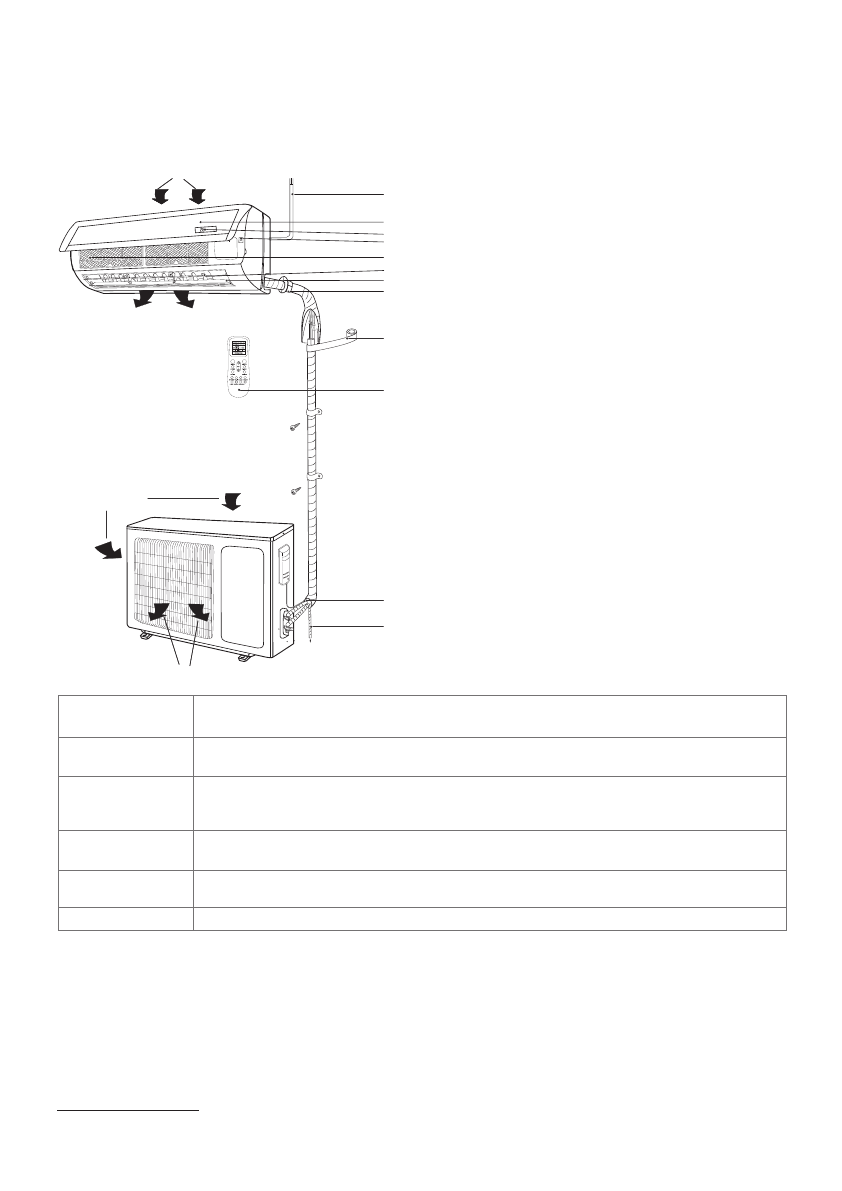

Устройство кондиционера

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11

  1

–

 Шнур питания.

  2

–

 Дисплей.

  3

–

 Передняя панель.

  4

–

 Воздушный фильтр-сетка.

  5

–

 Горизонтальные жалюзи.

  6

–

 Вертикальные жалюзи.

  7

–

 Кнопка ручного выключения.

  8

–

 Межблочная трасса для хладагента*.

  9

–

 Изоляция*.

   10

–

 Дренажная трасса*.

   11

–

 Пульт дистанционного управления.

   12

–

 Соединительная трасса*.

Устройство кондиционера

ПРИ МЕ ЧА НИЕ

Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но
с пуль та ДУ.
В комплект поставки сплит системы входит:
- Внутренний блок – 1 шт.
- Наружный блок – 1 шт.

- Пульт дистанционного управления  - 1 шт.
-  Батарейки  ААА  для  пульта  дистанционного  управ-
ления – 2шт.
-  Держатель  настенный  для  пульта  дистанционного
управления -1 шт.
- Крепежная планка для внутреннего блока – 1шт.
- Дренажная трубка 0,5м – 1 шт.

Воздухозаборная

решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,

на котором задерживается пыль.

Воздуховыпускная

решетка

Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.

Пульт ДУ

С  по мо щью  бес про вод но го  пуль та  ДУ,  мож но  вклю чать  и  вы клю чать  кон ди ци о нер,  вы би-

рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав-

ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Межблочная трас-

са для хладагента

Вну т рен ний  и  на руж ный  бло ки  кон ди ци о не ра  со еди не ны  меж ду  со бой  мед ны ми  труб ка-

ми по ко то рым те чет хладагент.

Наружный блок

В  на руж ном  бло ке  на хо дит ся  ком прес сор,  мо тор-вен ти ля то р,  теп ло об мен ник  и  дру гие

элек три че с кие ча с ти.

Дренажный шланг Влага из воздуха конденсируется и отводится наружу через дренажный шланг.

* Не входит в комплект поставки.

** Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
