4

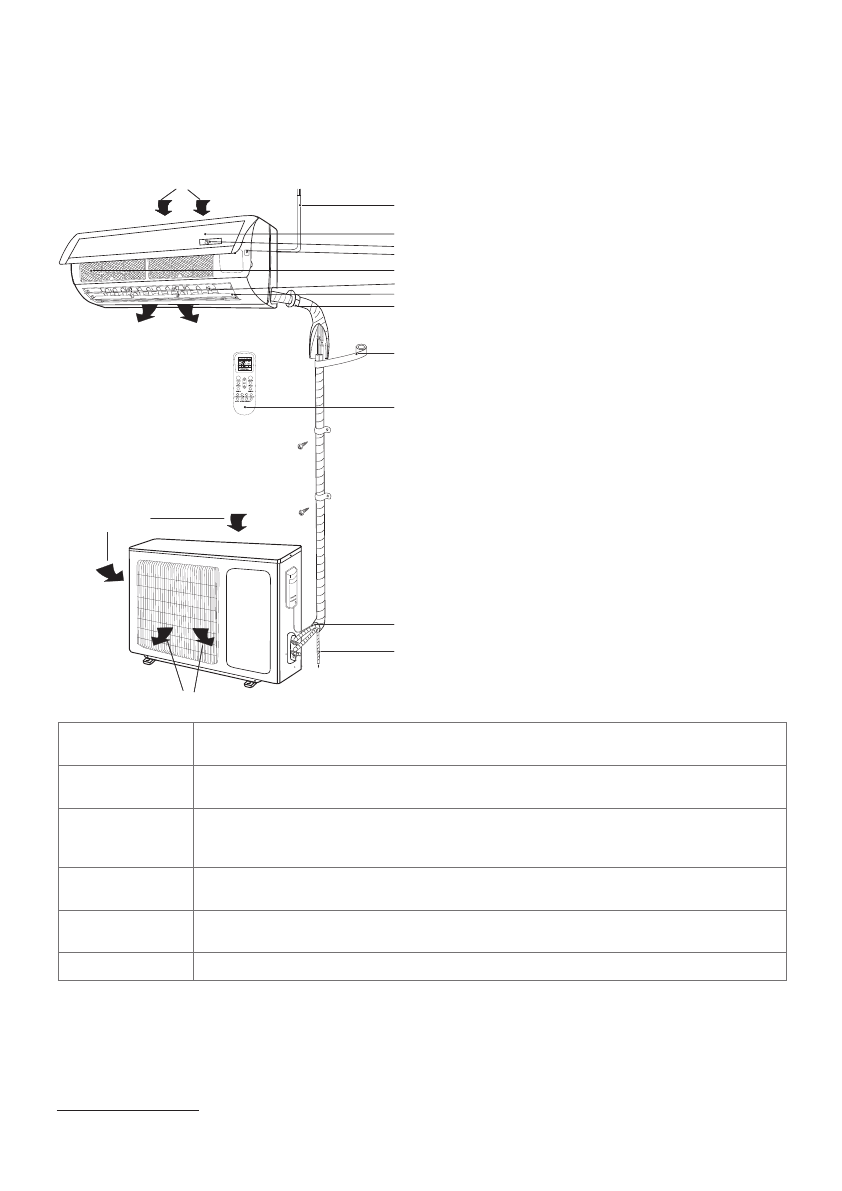

Устройство кондиционера

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11

­ 1­–­Шнур­питания.
­ 2­–­Дисплей.
­ 3­–­Передняя­панель.
­ 4­–­Воздушный­фильтр­сетка.
­ 5­–­Горизонтальные­жалюзи.
­ 6­–­Вертикальные­жалюзи.
­ 7­–­Кнопка­ручного­выключения.
­ 8­–­Межблочная­трасса­для­хладагента*.
­ 9­–­Изоляция*.
­­­10­–­Дренажная­трасса*.
­­­11­–­Пульт­дистанционного­управления.
­­­12­–­Соединительная­трасса*.

Устройство­кондиционера

ПРИ МЕ ЧА НИЕ

Этот­кон­ди­ци­о­нер­со­сто­ит­из­вну­т­рен­не­го­и­на­руж­
но­го­бло­ков.­Уп­рав­ле­ние­кон­ди­ци­о­не­ром­воз­мож­но­
с­пуль­та­ДУ.

В­ комплект­ сплит­системы­ (кондиционера­ воздуха)­
входят:­один­внутренний­блок­кондиционера­возду­
ха­с­пультом­управления­в­упаковке,­один­внешний­
(наружный)­ блок­ кондиционера­ воздуха­ в­ упаковке,­
одна­инструкция­пользователя.

Воздухозаборная­

решетка

Воздух­из­помещения­забирается­через­эту­секцию­и­проходит­через­воздушный­фильтр,­на­

котором­задерживается­пыль.

Воздуховыпускная­

решетка

Кондиционированный­воздух­выходит­из­кондиционера­через­воздуховыпускную­решетку.

Пульт­ДУ

С­по­мо­щью­бес­про­вод­но­го­пуль­та­ДУ,­мож­но­вклю­чать­и­вы­клю­чать­кон­ди­ци­о­нер,­вы­би­рать­

ре­жим­ ра­бо­ты,­ ре­гу­ли­ро­вать­ тем­пе­ра­ту­ру,­ ско­рость­ вра­ще­ния­ вен­ти­ля­то­ра,­ ус­та­нав­ли­вать­

ра­бо­ту­кон­ди­ци­о­не­ра­по­тай­ме­ру,­ре­гу­ли­ро­вать­угол­на­кло­на­жа­лю­зи.

Межблочная­трас­

са­для­хладагента

Вну­т­рен­ний­ и­ на­руж­ный­ бло­ки­ кон­ди­ци­о­не­ра­ со­еди­не­ны­ меж­ду­ со­бой­ мед­ны­ми­ труб­ка­

ми­по­ко­то­рым­те­чет­хладагент.

Наружный­блок

В­ на­руж­ном­ бло­ке­ на­хо­дит­ся­ ком­прес­сор,­ мо­тор­вен­ти­ля­то­р,­ теп­ло­об­мен­ник­ и­ дру­гие­

элек­три­че­с­кие­ча­с­ти.

Дренажный­шланг Влага­из­воздуха­конденсируется­и­отводится­наружу­через­дренажный­шланг.

* Не входит в комплект поставки.

** Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
