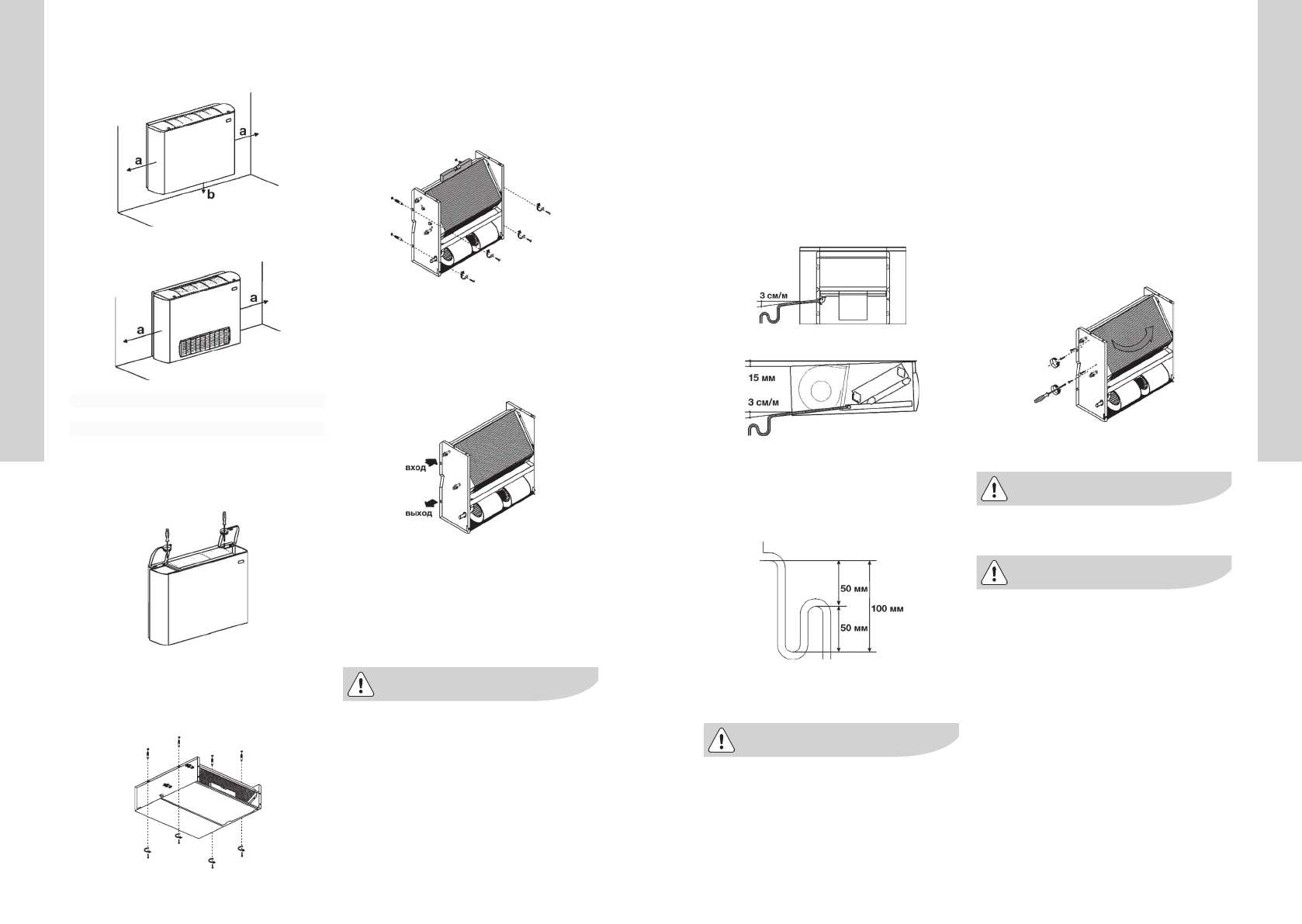

8
electrolux
универсальные фанкойлы
9
Налейте воду в поддон для сбора конденса-
та и убедитесь, что отвод жидкости через со-
ответствующий патрубок происходит должным
образом. Если жидкость отводится плохо, про-
верьте уклон и убедитесь в отсутствии засоров.
Присоединение трубы для отвода конденсата
Труба для отвода конденсата должна быть про-
ложена с уклоном, достаточным для надежного
слива жидкости самотеком. Указания по монтажу
системы отвода конденсата приведены ниже.
Сифон
Во избежание проникновения неприятных запахов
в помещение труба для отвода конденсата должна
быть оснащена сифоном. Указания по монтажу си-
фона приведены ниже.
В нижней части сифона в доступном месте обяза-
тельно должно быть сливное отверстие с пробкой.
В месте соединения сливной трубы с патруб-
ком агрегата не должно возникать механичес-
ких напряжений.
Изменение положения теплообменника
В агрегатах стандартного исполнения присоеди-
нительные патрубки расположены с левой сторо-
ны. Для подключения водяного контура с правой
•
стороны достаточно перевернуть теплообменник.
Несмотря на то, что основной и дополнитель-
ный теплообменники можно перевернуть после
монтажа агрегата, рекомендуется сделать это до
монтажа.
Порядок изменения положения теплообменника:
Снимите корпус (для исполнений D и C).
Выкрутите с двух сторон винты, которыми теп-
лообменник крепится к каркасу.
Поверните теплообменник в направлении, ука-
занном на рисунке ниже.
Установите крепежные винты теплообменника
в исходное положение.
Установите корпус (для исполнений D и C).
Защита от замораживания
Перед отключением агрегата на длительный
срок необходимо слить всю воду из системы.
При использовании смеси воды с гликолем
производительность агрегата изменяется.
Строго соблюдайте все инструкции, приве-
денные на сосуде с этиленгликолем. Если
в зимний период агрегат не эксплуатируется,
то вода в системе может замерзнуть. Перед
отключением агрегата на зимний период сле-
дует слить всю воду из контура. Если сливать
воду из агрегата затруднительно, то для за-
щиты от замораживания можно смешать воду
с гликолем в определенной пропорции.
•
•
•
•
•
Строго следуйте всем приведенным ниже ука-
заниям.
Снимите корпус (для исполнений D и С), выкру-
тив саморезы, которыми он крепится к каркасу.
Выполните разметку точек крепления на стене
или на потолке, используя для этого крепежные
отверстия на самом агрегате. Проложите трубу
•
•
для отвода конденсата с уклоном, достаточным
для надежного слива жидкости самотеком.
Закрепите агрегат на монтажной поверхности
с помощью четырех метизов.
Присоединение водяного контура
Присоединение водяного контура осуществляет-
ся к патрубкам агрегата, которые обозначены как
Flow (подающий) и Return (обратный).
Для герметизации соединений используйте со-
ответствующие уплотнители.
Все теплообменники (в том числе дополнитель-
ные) оснащены воздуховыпускным клапаном, рас-
положенным рядом с верхним патрубком, и слив-
ным клапаном, расположенным рядом с нижним
патрубком. Открытие и закрытие клапанов произ-
водится с помощью соответствующей отвертки
или шестигранного ключа.
Сливные клапаны позволяют лишь частично
слить воду из теплообменников. Полностью
удалить воду можно путем продувки теплооб-
менников сжатым воздухом.
По окончании монтажа выполните следующее:
Удалите весь воздух из контура.
Проверьте водяной контур на отсутствие утечек.
Во избежание образования конденсата закрой-
те клапаны и трубы слоем теплоизолирующего
материала толщиной 10 мм или установите до-
полнительную систему отвода конденсата.
•
•
•
•
Исполнение D II
Исполнение
A I
B I
B III
C I
C II
D I
D II
a, мм
200
200
200
150
150
150
150
b, мм
100
100
100
100
—
100
—
Исполнение D I
