4
electrolux
универсальные фанкойлы
5

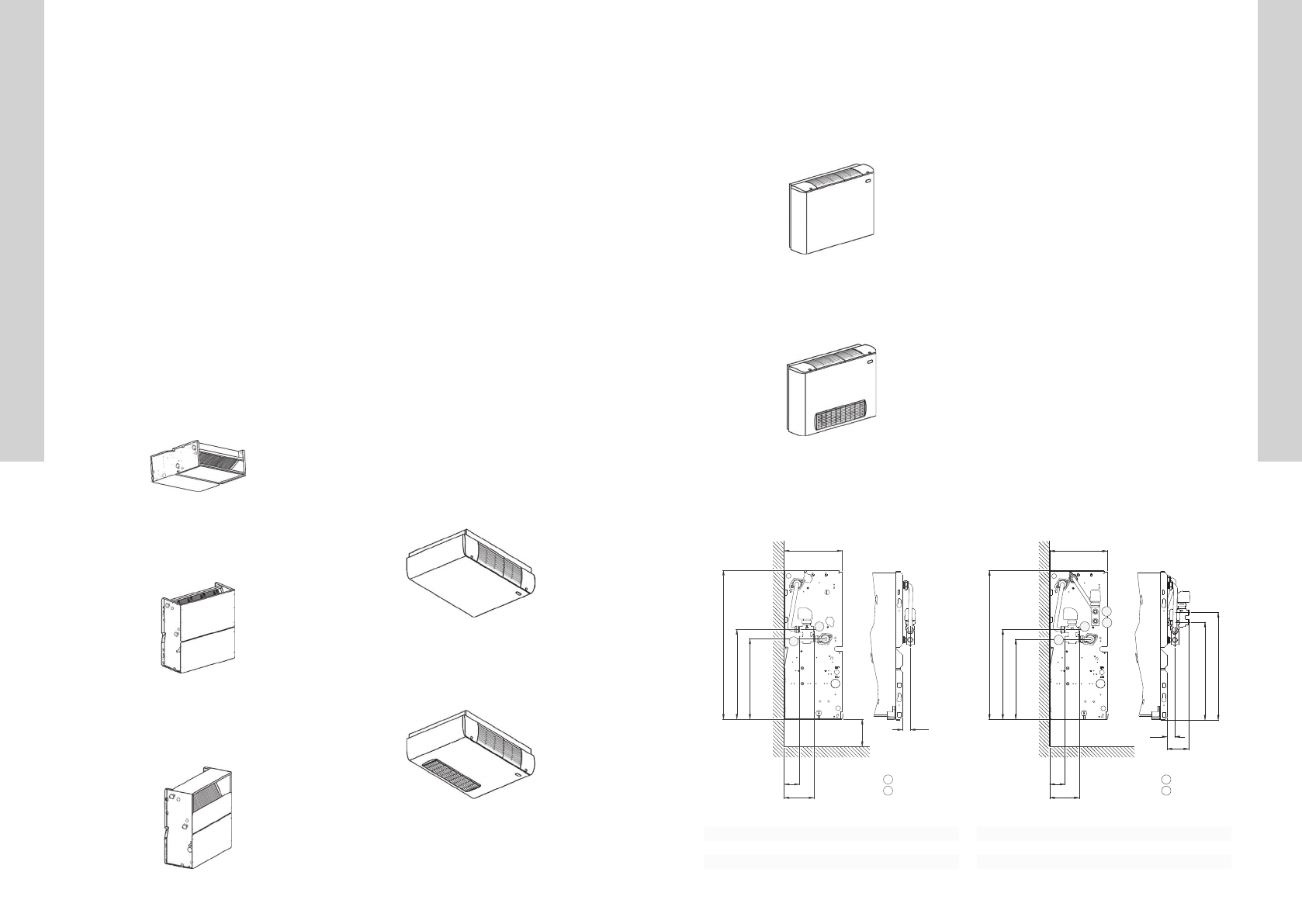

Исполнение D I
Корпусные фанкойлы для вертикального настен-
ного или напольного (на специальных опорах)
монтажа, всасывание воздуха снизу, подача обра-
ботанного воздуха вверх.
Исполнение D II
Корпусные фанкойлы для вертикального наполь-
ного монтажа, всасывание воздуха спереди, пода-
ча обработанного воздуха вверх.
Предельные эксплуатационные параметры
Температура воды на входе: 5–90 °C.
Максимальное давление в теплообменнике:
6 бар.
Напряжение питания: 230 В ±10 %.
•
•
•
Встраиваемое и канальное исполнение
Электропитание: 230 В; 1 фаза; 50 Гц.
Теплообменник из медных труб с алюминие-
вым оребрением. Возможность изменять поло-
жение теплообменника позволяет подключить
водяной контур как с левой, так и с правой сто-
роны агрегата.
Радиальный вентилятор со статически и дина-
мически сбалансированным алюминиевым ра-
бочим колесом. Рабочее колесо закреплено
непосредственно на валу 3-скоростного элек-
тродвигателя, оснащенного встроенной теп-
ловой защитой и постоянно подключенным
фазосдвигающим конденсатором.
Корпус из оцинкованной листовой стали.
Поддон для сбора конденсата с отводом жид-
кости самотеком покрыт теплоизоляцией, пре-
пятствующей образованию конденсата.
Сетчатый фильтр из регенерируемого полипро-
пилена.
Исполнение A I
Встраиваемые фанкойлы для горизонтального по-
толочного монтажа, всасывание воздуха сзади,
подача обработанного воздуха вперед.
Исполнение B I
Вертикальные встраиваемые фанкойлы для уста-
новки в стене, всасывание воздуха снизу, подача
обработанного воздуха вверх.
Исполнение B III
Вертикальные встраиваемые фанкойлы для уста-
новки в стене, всасывание воздуха снизу, подача
обработанного воздуха вперед.
•
•
•
•
•
•
Корпусное исполнение
Электропитание: 230 В, 1 фаза, 50 Гц.
Теплообменник из медных труб с алюминие-
вым оребрением. Возможность изменять поло-
жение теплообменника позволяет подключить
водяной контур как с левой, так и с правой сто-
роны агрегата.
Радиальный вентилятор со статически и дина-
мически сбалансированным алюминиевым ра-
бочим колесом. Рабочее колесо закреплено
непосредственно на валу 3-скоростного элек-
тродвигателя, оснащенного встроенной теп-
ловой защитой и постоянно подключенным
фазосдвигающим конденсатором.
Корпус из оцинкованной и окрашенной лис-
товой стали, покрытый защитной пленкой
из поливинилхлорида и оснащенный тепло-
и звукоизоляцией. Решетки выброса с фик-
сированными направляющими лопатками
изготовлены из термостойкого пластика ABS.
Поддон для сбора конденсата с отводом жид-
кости самотеком покрыт теплоизоляцией, пре-
пятствующей образованию конденсата.
Сетчатый фильтр из регенерируемого полипро-
пилена. Для моделей C II и D II фильтр установ-
лен на забрную решетку.
Исполнение C I
Корпусные фанкойлы для горизонтального пото-
лочного монтажа, всасывание воздуха сзади, по-
дача обработанного воздуха вперед.
Исполнение C II
Корпусные фанкойлы для горизонтального пото-
лочного монтажа, всасывание воздуха снизу, по-
дача обработанного воздуха вперед.
•
•
•
•
•
•
D
C
O
B
E
°ÁÔÍÃÁÍÃÚ
°ÁÚÔÍÃÁÍÃÚ
Опции и аксессуары
E. Трехходовой вентиль (вкл./выкл.)
для -трубной системы
Ð
E
H
I
°ÁÔÍÃÁÍÃÚ
°ÁÚÔÍÃÁÍÃÚ
C
F
G
B
E4. Трехходовой вентиль (вкл./выкл.)
для 4-трубной системы
Типоразмер
a
b
c
d
01–04
мм
110
55
295
330
05–07
мм
122
63
295
345
Типоразмер
a
b
c
d
e
f
g
h
01–04
мм
110
55
295
330
46
79
359
394
05–07
мм
122
63
295
345
46
79
359
394
