кондиционеры

17

16

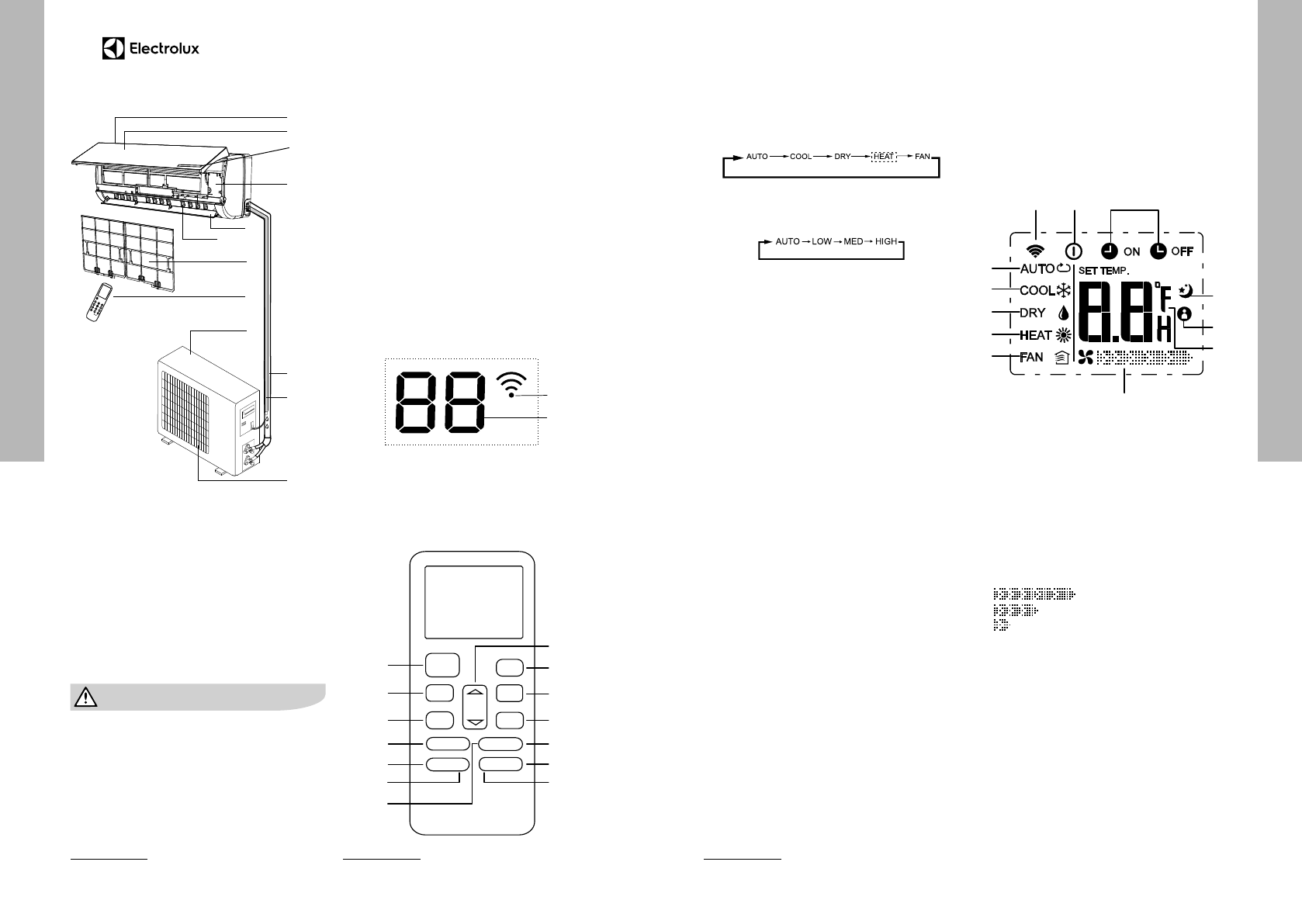

Пристрій і складові частини*

1

 Вхід

повітря

2

 Передня

панель

3

 Дисплей

4

 Мікросхема

управління

5

 Вертикальні

жалюзі

6

 Горизонтальні

жалюзі

7

 Повітряний

фільтр

8

  Пульт дистанційного керування

9

 Вхід

повітря

10

 Фреонова  траса

11

 Дренажна  траса

12

Повітряпускна решітка

Примітка:

Малюнки наведені в якості довідкової
інформації і можуть мати зовнішні
відмінності від реального приладу.

Управління кондиціонером

•   Для управління кондиціонером

застосовується бездротовий
інфрачервоний дистанційний пульт.

•   При управлінні відстань між пультом і при-

ймачем сигналу на внутрішньому блоці
повинно бути не більше 10 м. Між пультом
і блоком не повинно бути предметів, що
заважають проходженню сигналу.

•   Пульт управління повинен знаходитися на

відстані не менше 1 м від телевізійної та
радіоапаратури.

•   Не кидайте і не ударяйте пульт, а також не

залишайте його під прямими сонячними
променями.

РК-дисплей на внутрішньому блоці*

1

 Індикатор

температури

2

 Індикатор

роботи

Wi-Fi.**

Опис пульта дистанційного
керування

1

Кнопка включення / виключення
Дана кнопка включає і відключає
прилад.

2

 Кнопка

«MODE»

За допомогою даної кнопки
вибираються режими роботи

3

 Кнопка

«FAN»

За допомогою даної кнопки
вибирається швидкість обертання вен-
тилятора:

4

Кнопки «Вгору» і «Вниз»
За допомогою даних кнопок Ви можете
або встановлювати бажану температуру
в приміщенні, в діапазоні

17-30 °С

.

5

 Кнопка

«SWING»

Натисніть цю кнопку для включення
похитування заслінки. Автоматичне
управління горизонтальними жалюзі
(зовнішні жалюзі). Вертикальні жалюзі
(внутрішні) управляються вручну.

6

 Кнопка

«DIRECT»

Служить для покрокової зміни
положення горизонтальних жалюзі.

7

 Кнопка

«SLEEP»

Кнопка використовується для
включення або відключення нічного
режиму роботи.

8, 9

Кнопки «TIMER ON/OFF»

Служать для включення режиму
настройки таймера: «ON» задаван-
ня часу включення кондиціонера,
«OFF» задавання часу відключення
кондиціонера.

10

 Кнопка

«TURBO»

При натисканні цієї кнопки кондиціонер
починає роботу в інтенсивному режимі
на максимальне охолодження або
обігрів.

11

 Кнопка

«SHORTCUT»

Використовується для запам'ятовування
поточних налаштувань кондиціонера і
поверненню до них.

12

 Кнопка

«FOLLOW

ME»*

Служить для включення і відключення
режиму «FOLLOW ME»

13

 Кнопка

«SELFSCLEAN»*

Служить для включення і відключення
функції самоочищення.

14

 Кнопка

«LED»

Служить для включення і відключення
дисплея внутрішнього блоку.

Примітка (функція FOLLOW ME):

Пульт ДК з інтервалом в 3 хвилини
передає на кондиціонер сигнал значення
температури.

Позначення індикаторів на
дисплеї пульта ДК

3

1

5
2
4

6

12

9

11

10
8

7

1

  Індикатор автоматичного режиму.

2

  Індикатор режиму обігріву.

3

  Індикатор режиму охолод ження.

4

  Індикатор режиму вентиляції.

5

  Індикатор режиму осушення.

6

  Індикатор передачі сигналу.

7

  Індикатор швидкос ті обертання вентиля-

тора.

      (немає індикаці ї ї)

Швидкість вибирається

автоматично

 Висока

швидкіс ть

 Середня

швидкіс ть

Низька

швидкіс ть

8

  Індикатор вс тановлення температ ури.

9

  Індикатор таймера (ON / OFF).

10

 Індикатор режиму FOLLOW ME*.

11

 Індикатор нічного режиму роботи.

12

 Індикатор роботи кондиціонера.

Примітка:

Для наочності всі індикатори зображені
на малюнку, але під час роботи блоку на
дисплее відображаються тільки фактичні
операції.

2

1

Автоматичний Охолодження Осушення

Обігрів

Вентиляція

Автоматична Низька

Середня

Висока

O N /O FF

M O D E

F A N

TEMP

S H O R T

   C U T

T IM E R   O N

T IM E R   O F F

S L E E P

S W I N G   I  D I R E C T

L E D    F O L L O W   M E

T U R B O  S E L F C L E A N

1

11

8

5
12

2

3
7

10

6

4

9

13

14

1
2

3

4

5

6

7

8

9

10

11

12

Внутрішній блок

Зовнішній блок

* В цій серії не використовується

** В цій серії не використовується

* Може змінюватися в залежності від потужності і
покоління приладу. Для отримання більш детальної
інформації — звертайтеся до продавця.
