4

electrolux

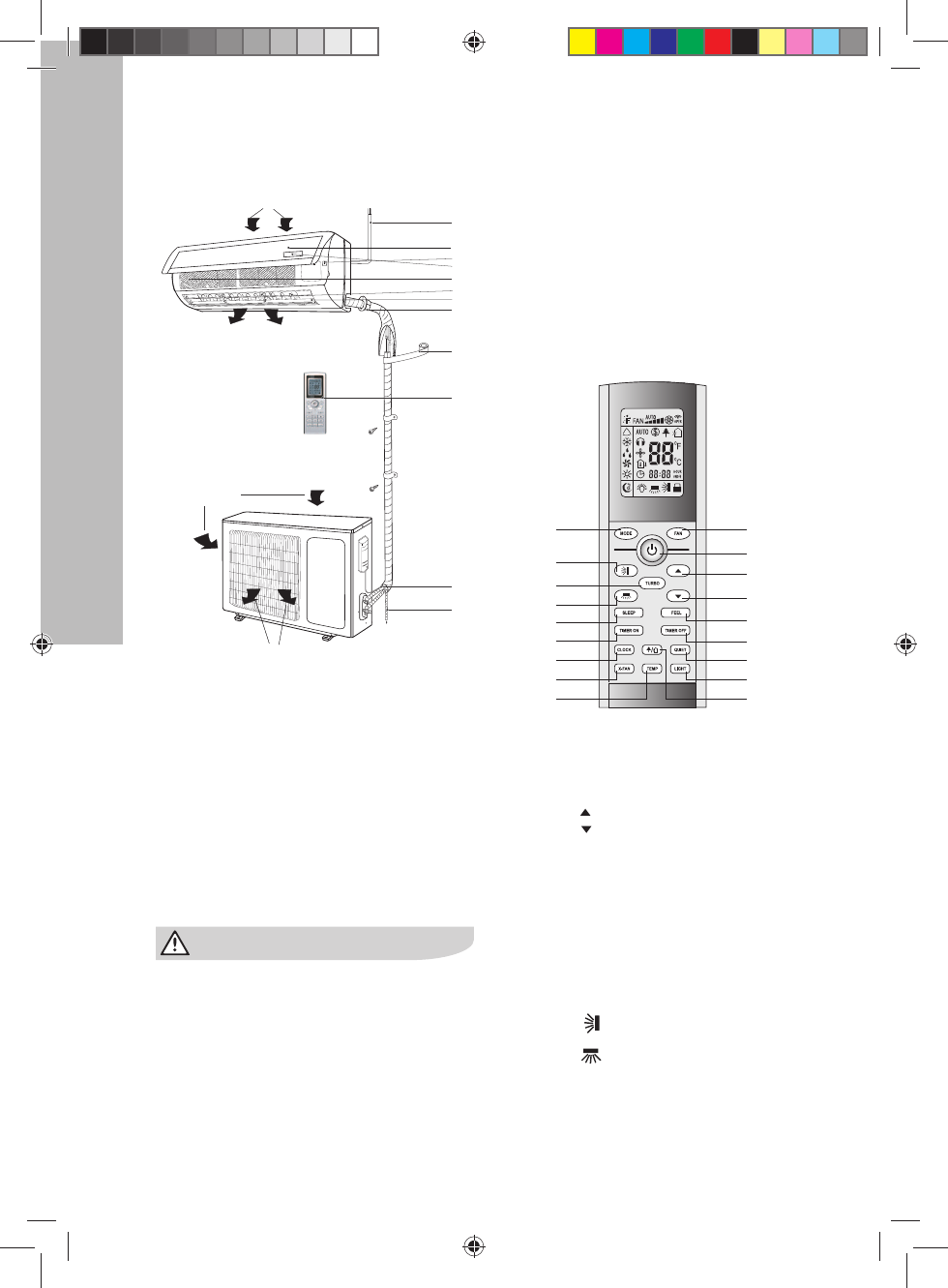

Устройство и составные части

1

 Шнур

питания.

2

 Дисплей.

3

 Передняя

панель.

4

 Воздушный

фильтр-сетка.

5

 Горизонтальные

жалюзи.

6

 Вертикальные

жалюзи.

7

  Кнопка аварийного запуска.

8

 Фреоновая

трасса.

9

 Изоляция.

10

 Дренажная трасса.

11

  Пульт дистанционного управления.

12

 Соединительная трасса.

Примечание:

Рисунки, приведенные в данной инструкции,
основаны на внешнем виде стандартной
модели. Следовательно, форма может
отличаться от формы того кондиционера,
который Вы выбрали.

Управление кондиционером

•   Для управления кондиционера применяется

беспроводной инфракрасный дистанцион-
ный пульт.

•   При управлении расстояние между пультом

и приемником сигнала на внутреннем блоке
должно быть не более 10 м. Между пультом
и блоком не должно быть предметов, меша-
ющих прохождению сигнала.

•   Пульт управления должен находиться на

расстоянии не менее 1 м от телевизионной
и радио аппаратуры.

•   Не роняйте и не ударяйте пульт, а также не

оставляйте его под прямыми солнечными
лучами.

Пульт дистанционного управления

1

  КНОПКА ON/OFF – Включение/выключение.

2

  КНОПКА MODE – Выбор режима работы.

3

  КНОПКА FAN –   Скорость вращения вен-

тилятора.

4

 КНОПКА  – Кнопка увеличения температуры.

5

 КНОПКА  – Кнопка уменьшения темпера-

туры.

6

  КНОПКА SLEEP – Ночной режим.

7

  КНОПКА СLOCK – Часы.

8

  КНОПКА X-FAN – Функция продувки испа-

рителя.

9

  КНОПКА TURBO – Режим Турбо.

10

  КНОПКА LIGHT – Подсветка дисплея на

внутреннем блоке.

11

  КНОПКА TIMER ON – Включение таймера.

12

  КНОПКА TIMER OFF – Отключение таймера.

13

 КНОПКА

 – Выбор положения верти-

кальных жалюзи.

14

 КНОПКА

 – Выбор положения горизон-

тальных жалюзи*.

15

КНОПКА I FEEL – Функция I FEEL.

16

КНОПКА HEALTH/AIR – Включение режимов
ионизации и «приток свежего воздуха»*.

17

  КНОПКА QUIET – Тихий режим*.

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11
