рания, немедленно обратитесь в местную
пожарную службу.

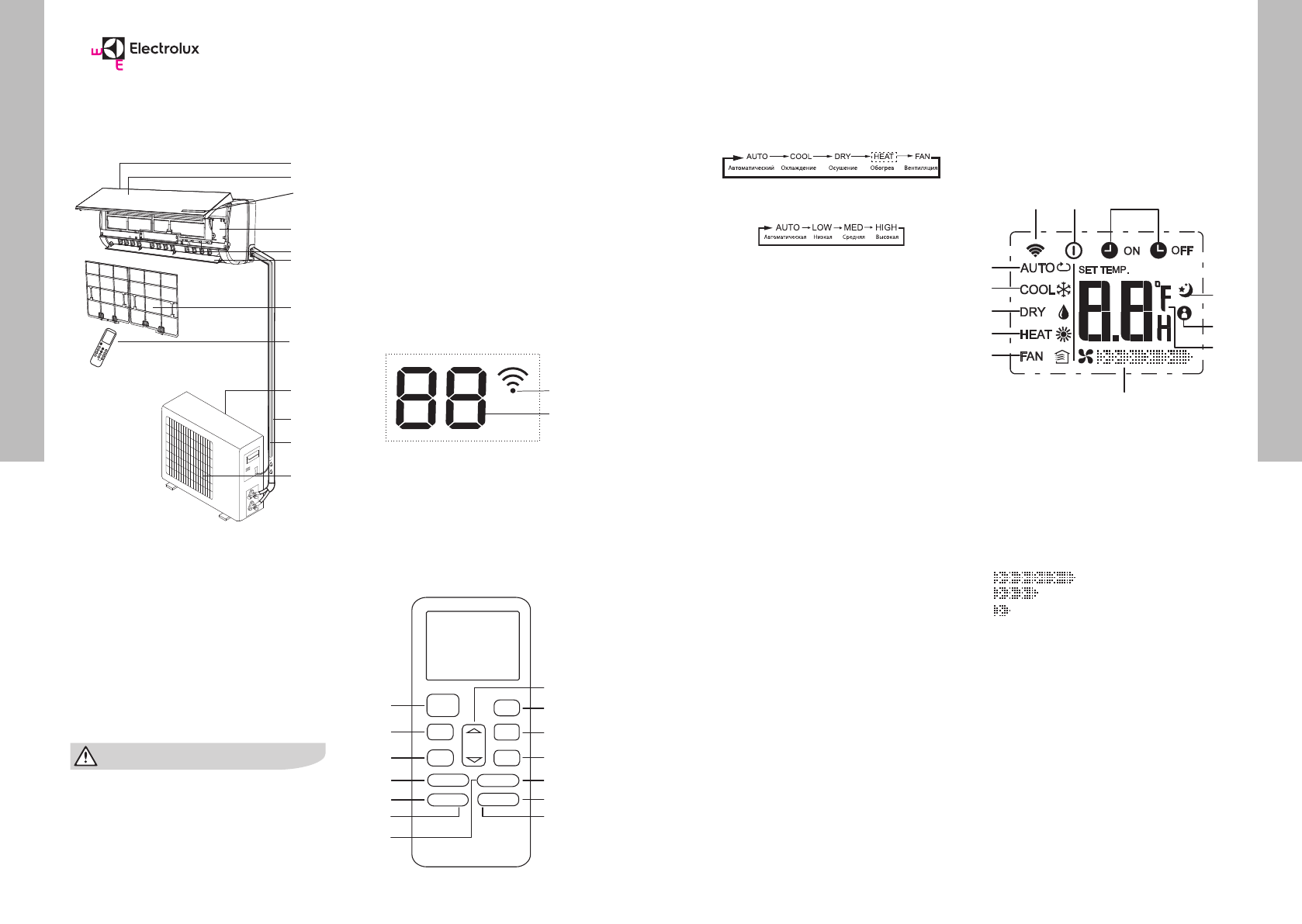

Устройство и составные части

1

  Вход воздуха

2

  Передняя панель

3

 Дисплей

4

  Микросхема управления

5

  Вертикальные жалюзи

6

  Горизонтальные жалюзи

7

  Воздушный фильтр

8

  Пульт дистанционного управления

9

  Вход воздуха

10

 Фреоновая трасса

11

 Дренажная трасса

12

Воздуховыпускная решетка

Примечание:

Рисунки приведены в качестве справоч-
ной информации и могут иметь внешние
отличия от реального прибора.

Управление кондиционером

•   Для управления кондиционера применя-

ется беспроводной инфракрасный дис-
танционный пульт.

•   При управлении расстояние между пуль-

том и приемником сигнала на внутреннем
блоке должно быть не более 10 м. Между
пультом и блоком не должно быть пред-
метов, мешающих прохождению сигнала.

•   Пульт управления должен находиться на

расстоянии не менее 1 м от телевизион-
ной и радио аппаратуры.

•   Не роняйте и не ударяйте пульт, а также

не оставляйте его под прямыми солнеч-
ными лучами.

ЖК-дисплей на внутреннем
блоке

1

  Индикатор температуры.

2

  Индикатор работы Wi-Fi.

Описание пульта дистанционного
управления

1
2
3

4

5

6

7

8

9

10

11

12

Внутренний блок

Наружный блок

1

Кнопка включения/выключения
Данная кнопка включает и отключает при-
бор.

2

Кнопка «MODE»
С помощью данной кнопки выбираются
режимы работы:

3

Кнопка «FAN»
С помощью данной кнопки выбирается
скорость вращения вентилятора:

4

Кнопки «Вверх» и «Вниз»
С помощью данных кнопок Вы можете
устанавливать желаемую температуру в
помещении, в диапазоне

17-30 °С

.

5

Кнопка «SWING»
Нажмите эту кнопку для включения
покачивания заслонки. Автоматическое
управление горизонтальными жалюзи
(наружные жалюзи). Вертикальные
жалюзи (внутренние) управляются вруч-
ную.

6

Кнопка «DIRECT»
Служит для пошагового изменения
положения горизонтальных жалюзи.

7

Кнопка «SLEEP»
Кнопка используется для включения или
отключения ночного режима работы.

8, 9

Кнопки «TIMER ON/OFF»

Служат для включения режима
настройки таймера: «ON» задание вре-
мени включения кондиционера, «OFF»
задание времени отключения конди-
ционера.

10

  Кнопка «TURBO»

При нажатии данной кнопки кондици-
онер начинает работу в интенсивном
режиме на максимальное охлаждение
или обогрев.

11

  Кнопка «SHORTCUT»

Используется для запоминания текущих
настроек кондиционера и возврата к
ним.

12

  Кнопка «FOLLOW ME»*

Служит для включения и отключения
режима «FOLLOW ME»

13

  Кнопка «SELFCLEAN»*

Служит для включения и отключения
функции Самоочистки.

14

  Кнопка «LED»

Служит для включения и отключения
дисплея внутреннего блока.

Примечание (функция FOLLOW ME):

пульт ДУ с интервалом в 3 минуты пере-
дает на кондиционер сигнал значения
температуры.

Обозначение индикаторов на
дисплее пульта ДУ

3

1

5
2
4

6

12

9

11

10
8

7

1

  Индикатор автоматического режима.

2

Индикатор режима обогрева.

3

Индикатор режима ох лаждения.

4

Индикатор режима вентиляции.

5

Индикатор решима осушения.

6

Индикатор передачи сигнала.

7

Индикатор скорости вращения вентиля-

тора.

      (нет индикации)

Скорость выбирается

автоматически

  Высокая скорость

Средняя скорость

Низкая скорость

8

Индикатор установки температуры.

9

Индикатор таймера (ON/OFF).

10

Индикатор режима FOLLOW ME*.

11

Индикатор ночного режима работы.

12

Индикатор работы кондиционера.

Примечание:

Для наглядности все индикаторы изо-
бражены на рисунке, но во время работы
блока на дисплее отображаются только
фактические операции.

O N /O FF

M O D E

F A N

TEMP

S H O R T

   C U T

T IM E R   O N

T IM E R  O F F

S L E E P

S W I N G  I D I R E C T

L E D  F O L L O W  M E

T U R B O  S E L F C L E A N

1

11

8

5
12

2

3

7

10

6

4

9

13

14

* В данной серии не используется
