ПРЕДУПРЕЖДЕНИЕ
①
.
Перед началом работы отключите внутренний и наружный блоки от сети
электропитания.
②
.
Соотнесите номера на клемме и цвета соединительных слаботочных
проводов с контактами на внутреннем блоке.
③
.
Некорректное подключение электропроводки может привести к выходу из
строя платы управления блока.
④
.
Подключите слаботочный кабель к клемме и надежно зафиксируйте его
положение. Некорректное подключение может стать причиной возгорания.
⑤
.
Всегда фиксируйте кабели с помощью хомута. (Ненадежно
зафиксированный кабель может привести к утечке электрического тока).

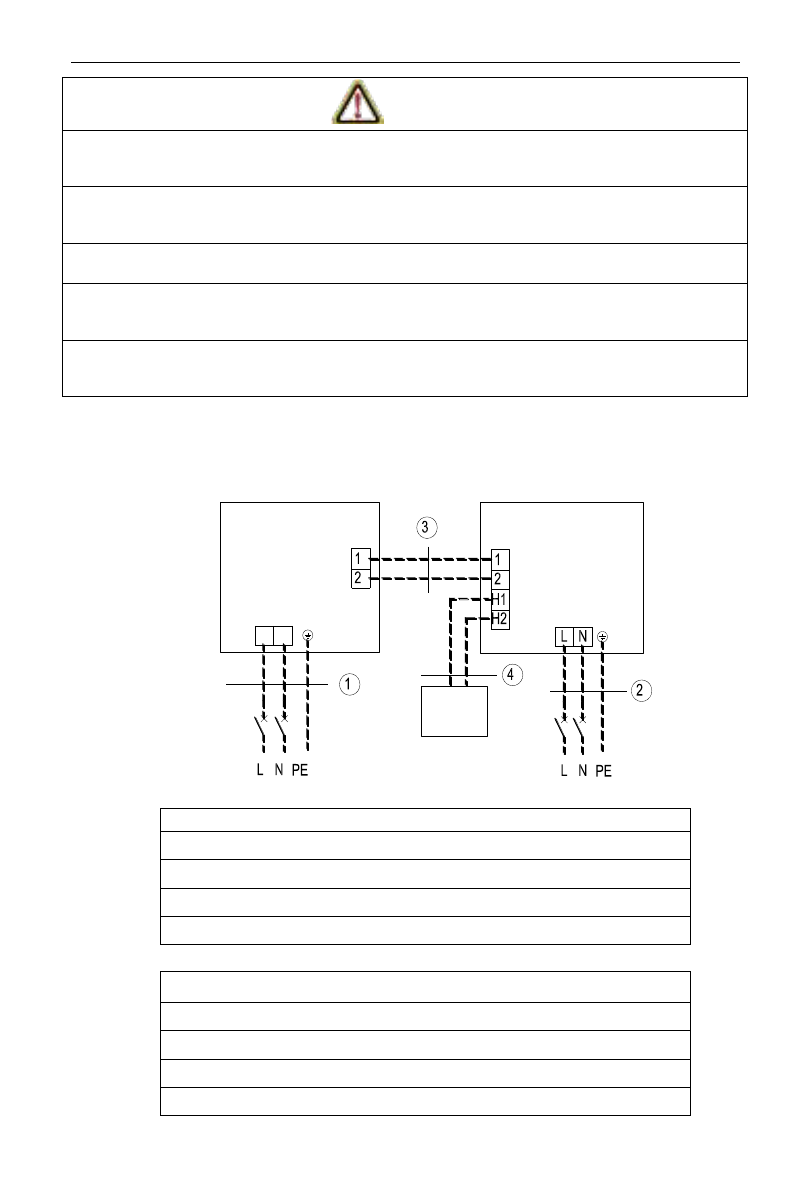

(4) Электрические подключения между внутренним и наружным блоками
L N
RK-18UHG3N + RK-18HG3NE-W
①
Силовой кабель
3×
1,5 мм
2
②
Силовой кабель
3×
1,5 мм
2
③
Кабель связи
2×
0,75 мм
2
④
Кабель связи 2×0,75 мм
2
RK-24UHG3N + RK-24HG3NE-W
①
Силовой кабель
3×
2,5 мм
2
②
Силовой кабель
3×
1,0 мм
2
③
Кабель связи 2×0,75 мм
2
④
Кабель связи 2×0,75 мм
2
RK-18UHG3N + RK-18HG3NE-W
RK-24UHG3N + RK-24HG3NE-W
Электропитание: 380-415 В 3N ~ 50 Гц
Электропитание: 220-240 – 50 Гц
Наружный блок
Внутренний блок
Проводной пульт
управления
Защитный
автомат
Защитный
автомат
