Электропитание: 380-415 В 3N ~ 50 Гц
Электропитание: 220-240 – 50 Гц

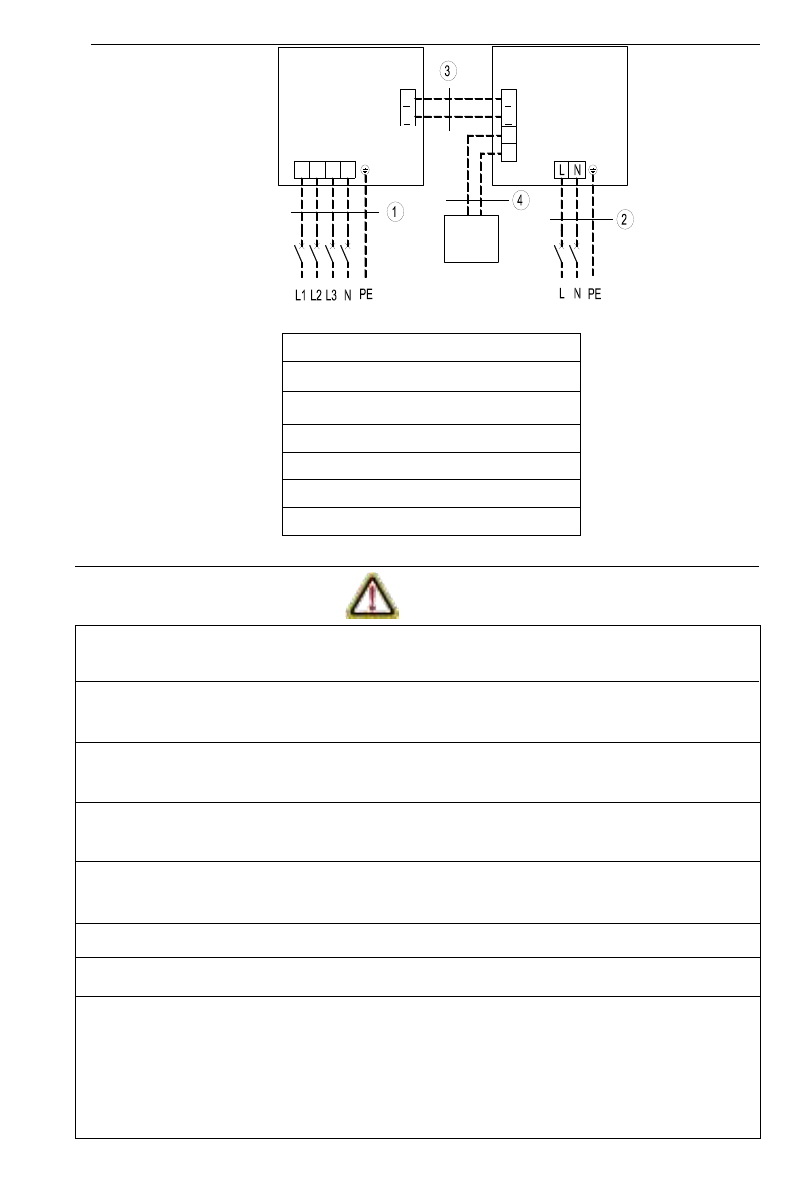

(5) Электриче
с
кие подключения между внутренним и наружным блоками
ПРЕДУПРЕЖДЕНИЕ
①
. Линии высокого и низкого напряжения должны проходить через резиновые
уплотнительные кольца на стороне электрического блока управления.
②
. Не переплетайте между собой соединительный провод проводного пульта
управления и кабель связи либо расположите их параллельно друг другу во
избежание неисправностей.
Наружный блок
Внутренний блок
Проводной пульт
управления
L1L2 L3 N
2
1
2
1
H1
H2
Защитный
автомат
Защитный
автомат
RK-
36
UHG3N + RK-
36
HG3NE-W
RK-
48
UHG3N + RK-
48
HG3NE-W
①
. Силовой кабель 5×1,5 мм²
②
. Силовой кабель 3×1,5 мм²
③
. Кабель связи 2×0,75 мм²
④
. Кабель связи 2×0,75 мм²
RK-60UHG3N + RK-60HG3NE-W
③
.
Силовой и слаботочный кабели должны быть надежно зафиксированы по
отдельности. Силовой кабель должна быть зафиксирована большими хомутами,
слаботочный кабель - малыми хомутами.
④
.
Зафиксируйте с помощью винтов на клеммной панели провода кабеля связи
между внутренним и наружным блоками, а также силового кабеля. Некорректное
подключение может стать причиной возгорания.
⑤
.
Если слаботочный кабель внутреннего блока (для подсоединения к
наружному блоку) и силовой кабель подсоединены некорректно, может возникнуть
неисправность блока.
⑥
.
Внутренний и наружный блоки должны быть заземлены, используйте для
этого соответствующий заземляющий провод.
⑦
.
Блок должен быть заземлен в соответствии с государственными стандартами
электрической безопасности.
⑧
. При подключении проводов силового кабеля убедитесь, что чередование фаз
сети электропитания соответствует последовательности фаз на клемме данного
блока
и присутствует фаза L2
.
В противном случае появится ошибка межблочной
связи E6, что приведет к неправильному пониманию причины неисправности. При
отсутствии фазы L2 напряжение электропитания поступит на плату управления
наружного блока и компрессор может запуститься, что приведет к выходу его из
строя.
