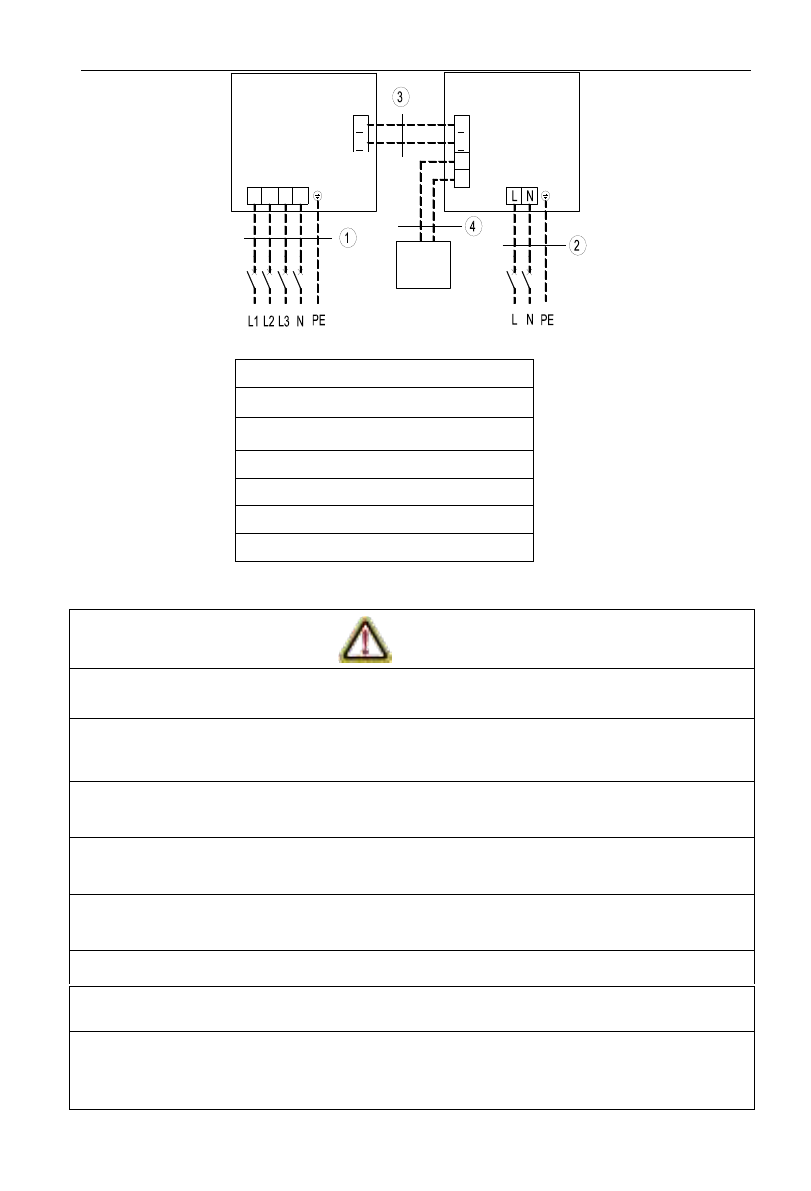

Электропитание: 380-415 В 3N ~ 50 Гц
Электропитание: 220-240 – 50 Гц
Наружный блок
Внутренний блок
Проводной пульт
управления
L1L2 L3 N
2
1
2
1
H1
H2
Защитный
автомат
Защитный
автомат
RK-36BHG3N + RK-36HG3NE-W
RK-48BHG3N + RK-48HG3NE-W
①
. Силовой кабель 5×1,5 мм²
②
. Силовой кабель 3×1,5 мм²
③
. Кабель связи 2×0,75 мм²
④
. Кабель связи 2×0,75 мм²
RK-60BHG3N + RK-60HG3NE-W
(5) Электриче
с
кие подключения между внутренним и наружным блоками
ПРЕДУПРЕЖДЕНИЕ
①.
Линии высокого и низкого напряжения должны проходить через резиновые
уплотнительные кольца на стороне электрического блока управления.
②.
Не переплетайте между собой соединительный провод проводного пульта
управления и кабель связи либо расположите их параллельно друг другу во
избежание неисправностей.
③.
Силовой и слаботочный кабели должны быть надежно зафиксированы по
отдельности. Силовой кабель должна быть зафиксирована большими хомутами,
слаботочный кабель - малыми хомутами.
④.
Зафиксируйте с помощью винтов на клеммной панели провода кабеля связи
между внутренним и наружным блоками, а также силового кабеля. Некорректное
подключение может стать причиной возгорания.
⑤.
Если слаботочный кабель внутреннего блока (для подсоединения к
наружному блоку) и силовой кабель подсоединены некорректно, может возникнуть
неисправность блока.
⑥.
Внутренний и наружный блоки должны быть заземлены, используйте для
этого соответствующий заземляющий провод.
⑦.
Блок должен быть заземлен в соответствии с государственными стандартами
электрической безопасности.
⑧.
При подключении проводов силового кабеля убедитесь, что чередование фаз
сети электропитания соответствует последовательности фаз на клемме данного
блока. В противном случае компрессор может вращаться в обратную сторону, что
приведет к неправильной работе блока.
35
