29

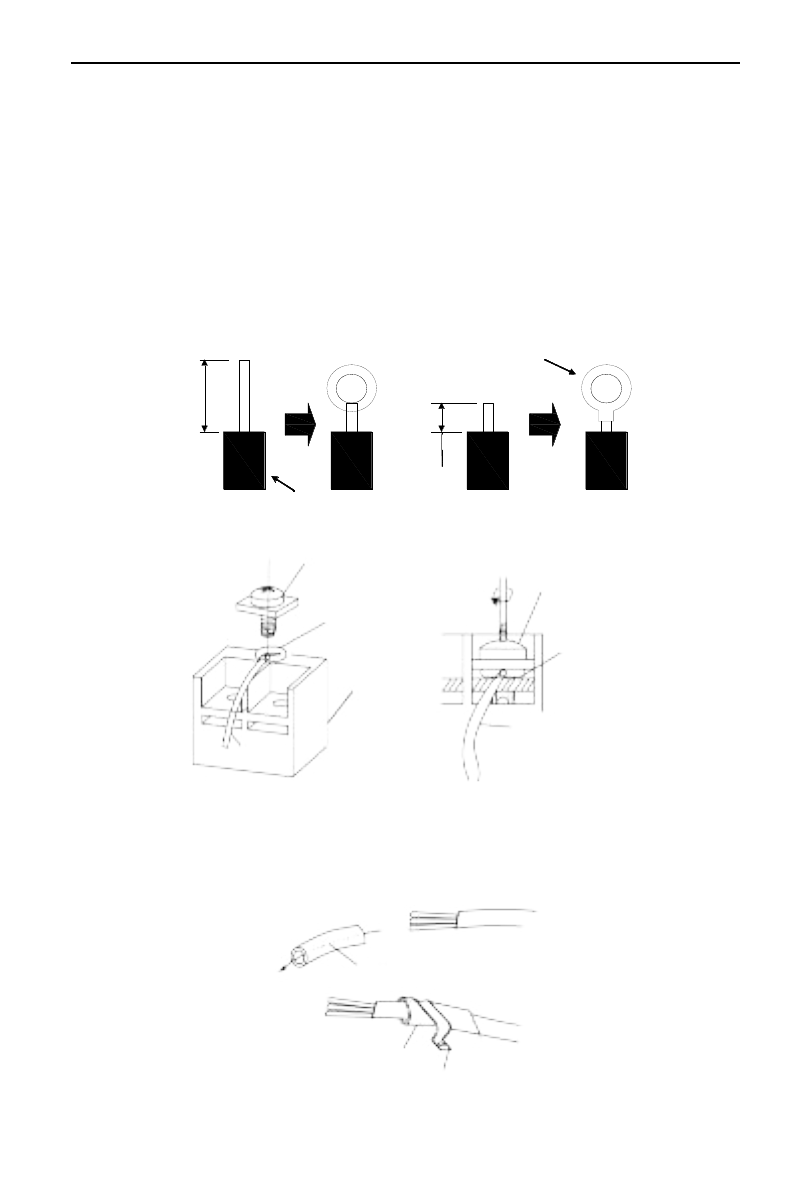

(2) Для кабеля с многожильными проводами (см. Рис. ниже):
1) Обрежьте конец провода с помощью инструмента для резки
проводов либо плоскогубцев, далее удалите изоляцию с обрезанного участка
провода на 10 мм.
2) Используя отвертку, открутите винты с клемм на панели.
3).Используя кольцевые наконечники подсоедините их к каждому
обрезанному концу проводов, обожмите, и установите их в винтовые клеммы.
4) Зафиксируйте кольцевые наконечники с проводами в клеммах с
винтами с помощью отвертки (см. Рис. ниже). )
Винт с
шайбой
Клемма
Винт с
шайбой
Клеммная
панель
Провод
Провод
Клемма
(3) Метод фиксации соединительного и силового кабелей с помощью хомута.
Пропустите соединительный и силовой кабели через изоляционную трубку,
зафиксируйте их с помощью хомута (см. Рис. ниже).
Изоляционный
трубопровод
Изоляционный
трубопровод
Хомут кабеля
10 мм
A одножильный провод
B многожильный провод
Кольцевой
Изоляционный провод
25 мм
