Монтаж внутреннего блока

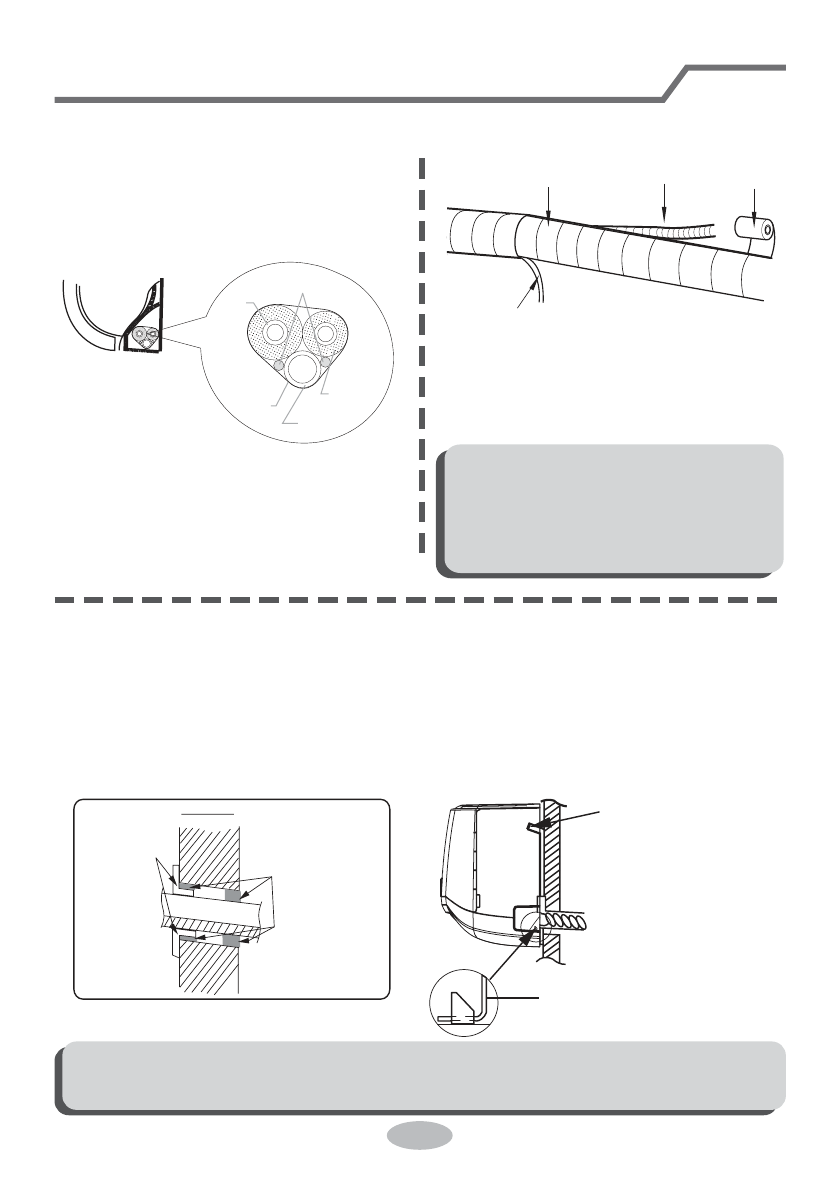

Шаг восьмой: обвязка трубопровода
внутренний
блок
газовый
трубопровод
жидкостный
трубопровод
дренажный
трубопровод
обвязочная лента
дренажный
трубопровод
обвязочная
лента
соединительный
трубопровод
силовой кабель внутреннего блока
Шаг девятый: подвеска внутреннего блока
Внутренняя
Наружная
сторона здания
Трубопровод
в стене
Герметик
Верхняя шпилька
Н
ижняя шпилька настенной
монтажной пластины
Обвяжите соединительный
трубопровод, межблочный кабель и
дренажный трубопровод с помощью
обвязочной ленты.
1.
межблочный кабель для
внутреннего и наружного блоков
Равномерно обвяжите их.
Концы жидкостного и газового
трубопроводов должны быть по
отдельности подсоединены.
2. Оставьте определенный участок
дренажного трубопровода и силового
кабеля для монтажа во время
обвязки. Во время обвязки отделите
силовой кабель внутреннего блока от
дренажного трубопровода.
3.
4.
●
Примечание:
Силовой кабель и провод
управления не должны пересекаться
или переплетаться.
Дренажный трубопровод должен
быть обвязан с нижней стороны.
●
Поместите обвязанные трубопроводы в трубопровод,находящийся в стене, и
протяните их через отверстие в стене.
Установите внутренний блок на монтажную настенную раму.
Заполните воздушные зазоры между трубопроводами и отверстием в стене с
помощью герметика.
Зафиксируйте трубопровод в стене.
Проверьте, надежно ли зафиксирован и плотно прилегает ли внутренний блок к стене.
1.
2.
3.
4.
5.
Примечание:
Во избежание повреждений и ухудшения проходимости дренажного трубопровода
не допускайте чрезмерный угол его изгиба.
