25

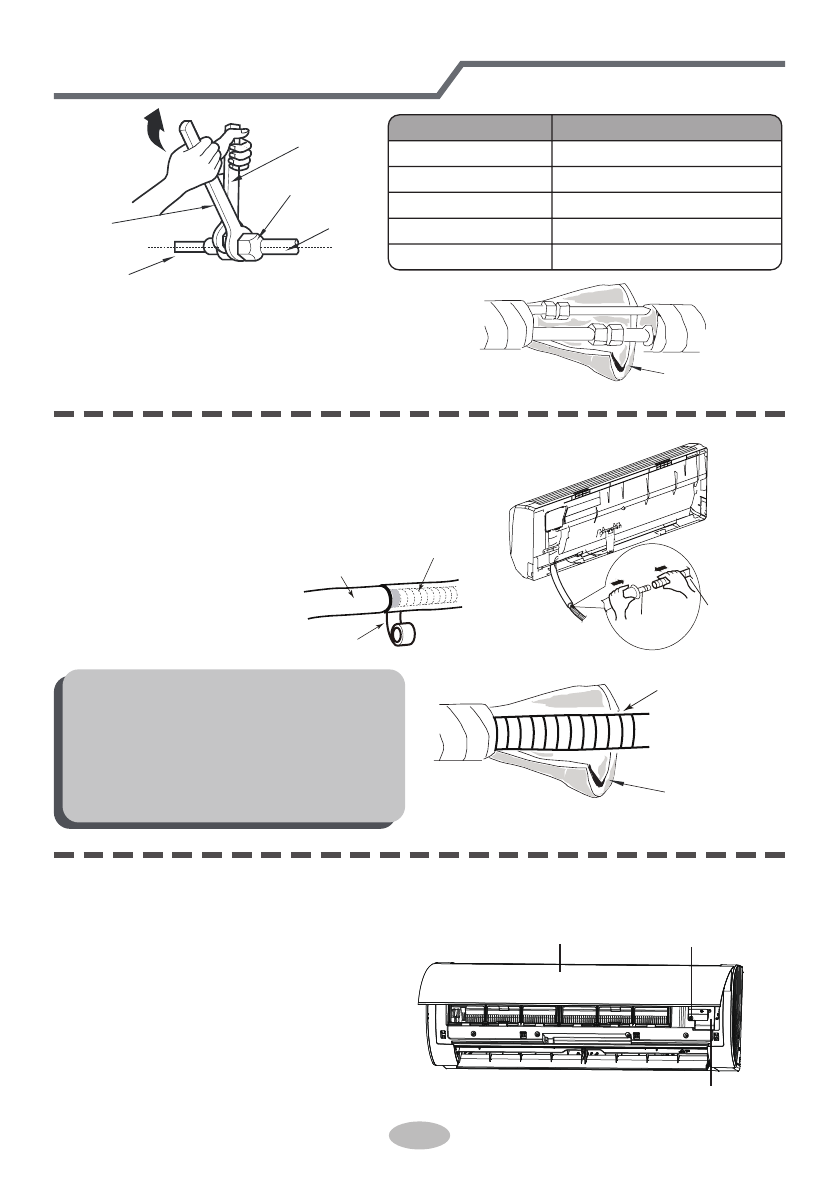

Шаг шестой: монтаж дренажного трубопровода
Изоляционный
материал
1.
Подсоедините дренажный трубопровод к выходу
трубопровода внутреннего блока.
2.
Обвяжите соединение
изоляционной лентой.
Выход
трубопро-
вода
Дренажный
трубопровод
Дренажный
трубопровод
Изоляционная лента
Выход трубопровода
Дренажный
трубопровод
Изоляционный
материал
•
Во избежание конденсации обеспечь-
те защиту дренажного трубопровода
внутреннего блока с помощью
изоляционного трубопровода.
•
Пластиковые дюбели не включены в
комплект, поэтому их необходимо
приобрести самостоятельно.
1.
Откройте панель, открутите крепежные
винты крышки доступа к электрическим
соединениям и снимите ее.
Крышка доступа к
электрическим соединениям
Крепежный винт
Панель
Шаг седьмой: подсоединение электрических кабелей
внутреннего блока
4.
Обеспечьте защиту трубопровода внутреннего
блока и резьбового соединения трубопровода с
помощью изоляционного материала, после чего
обвяжите данные участки изоляционной лентой.
Динамомет-
рический
ключ
Разводной
ключ
Трубопровод внутреннего блока
Трубо-
провод
Соединитель-
ная гайка
Диаметр
шести
гранной гайки
Крутящий момент (Н м)
Φ 6
Φ 9
,
52
Φ 12
Φ 16
Φ 19
30~40
45~55
60~65
70~75
15~20
Примечание:
:
Монтаж внутреннего блока
