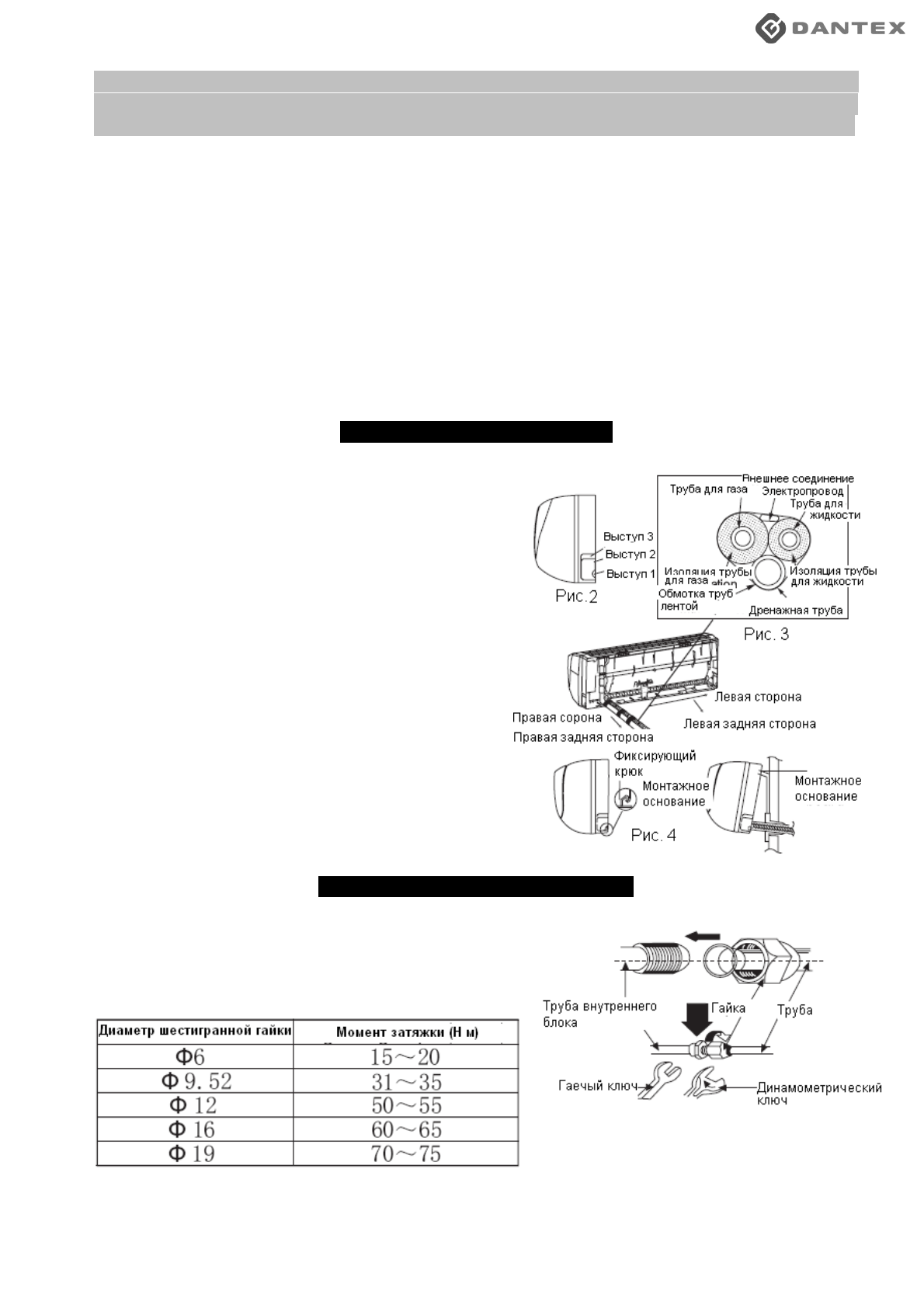

Dantex RK-09SVG - Инструкция по эксплуатации - Страница 22

ПРИМЕЧАНИЕ:

Если при монтаже электрического провода выяснилось, что его длины не достаточно,
обратитесь   в   авторизированный   центр   продаж,   чтобы   приобрести   специальный
электропровод достаточно длины без необходимости подсоединения другого провода.

•

Электромонтаж должен быть выполнен правильно, в противном случае могут быть
повреждены запчасти.

•

Затяните соединительный винт, чтобы предотвратить отвинчивание.

•

После   того,   как   затянули   винт,   слегка   потяните   за   провод,   чтобы   проверить   его
закрепление.

•

При   неправильном   соединении   провода   заземления   может   произойти   поражение
током.

•

Крышка должна быть закреплена и должна придерживать соединительный провод.
При   плохом   креплении   в   место   соединения   проникнет   вода,   пыль,   провод   может
подвергнуться   воздействию   извне   –   все   это   может   привести   к   возгоранию   или
электрошоку.

•

Следует   установить   соответствующие   прерыватель   цепи   при   утечке   тока   и
воздушный переключатель.

_

Монтаж внутреннего блока

_

•

Трубы   могут   подаваться   к   внутреннему
блоку   с   правой,   правой   задней,   левой   и
левой задней сторон.

1. При   прокладывании   труб   и   проводов   с

левой или правой стороны от внутреннего
блока   при  необходимости   можно  отрезать
выступы монтажной панели (см. рис. 2).

(1) Отрежьте   выступы   1  при   прокладке   одних

проводов.

(2) Отрежьте выступы 1 и 2 (или 1, 2 и 3) при

прокладке проводов и труб.

2. Достаньте   трубы   из   корпуса   блока,

Обмотайте   лентой   трубы,   электрический
провод,   трубу   для   подачи   воды   и
проложите в канал (см. рис. 3).

3. Подвесьте   внутренний   блок   за   пазы   на

крюки   в   задней   панели   и   проверьте
крепление на прочность (см. рис. 4).

_

Монтаж соединительной трубы

_

1.

Совместите центры раструба трубы и соответствующего вентиля.

2. Закрутите   конусную   гайку   вручную   и,   затем,

затяните   гаечным   или   динамометрическим
ключом, учитывая следующее:

Таблица моментов затяжки

ПРИМЕЧАНИЕ: Сначала следует подсоединить соединительную трубу к внутреннему
блоку,   затем   у   наружному   блоку.   Обратите   внимание   на   сгибы   трубы,   не   допускайте
повреждения   соединительной   трубы;   гайка   не   должна   затягиваться   слишком   сильно
чтобы не повредить трубу, при слишком слабой затяжке возможна утечка.
