25

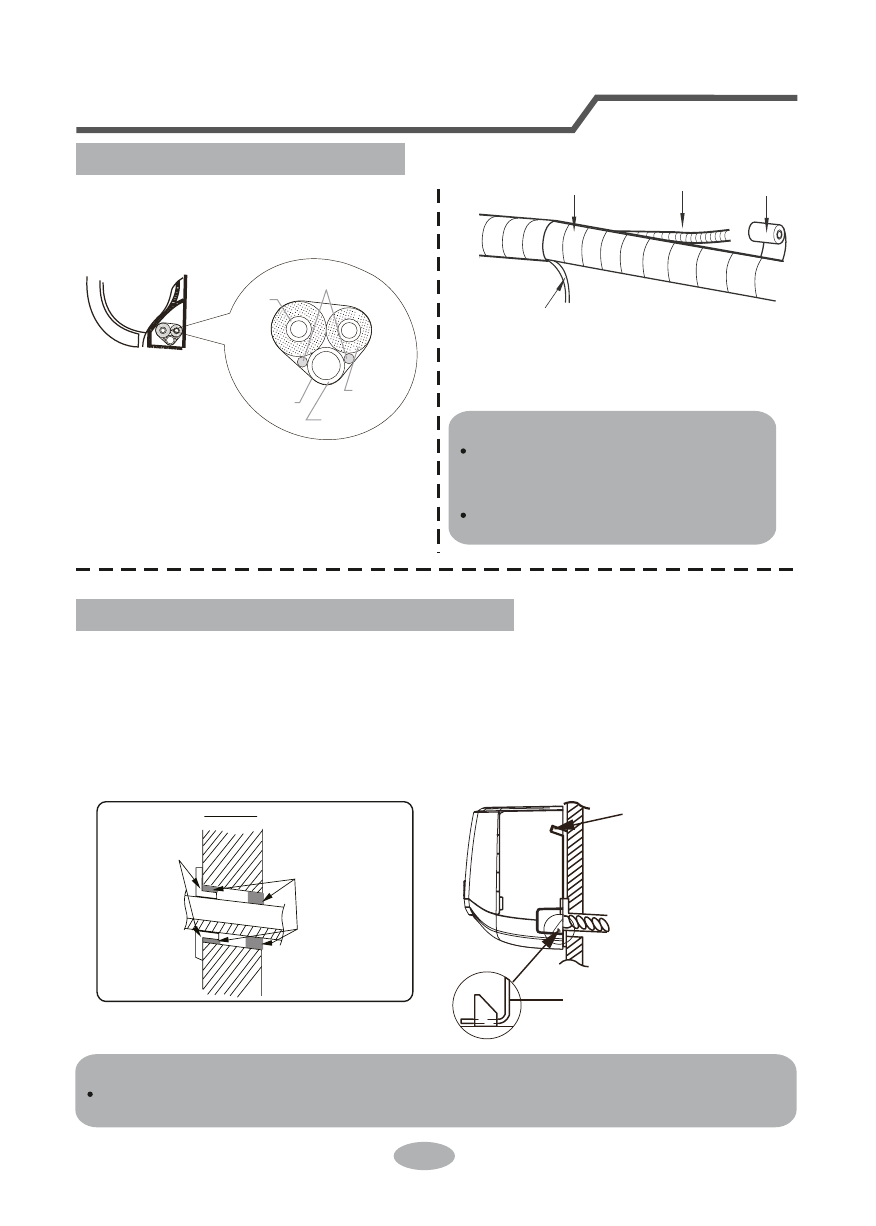

Монтаж внутреннего блока
Шаг 8: Обвязка трубопровода
1. Скрепите соединительный трубопровод,
питающий провод и сливной шланг с
помощью обвязки.
2. При обвязке оставьте свободную длину
сливного шланга и провода электропита-
ния для монтажа. При обвязк е под
определенным углом отделите провод
электропитания от сливного шланга.
провод электропитания
внутреннего и наружного
блоков
газовая
линия
жидкостная
линия
обвязка
сливной
шланг
Провод электропитания и провод
управления не должны переплетаться друг
с другом.
Сливной шланг должен быть обвязан в
конце.
Примечание:
3. Равномерно обвяжите их.
4. Жидкостная и газовая линии в конце
должны быть обвязаны по отдельности.
Шаг 9: Подвешивание внутреннего блока
сливной
шланг
обвязка
провод электропитания внутреннего блока
соединительный
трубопровод
1. Поместите обвязанные трубы в стенной трубопровод и протяните их через отверстие в стене.
2. Подвесьте внутренний блок на настенный монтажн
ую
пластину
.
3. Заполните зазоры между трубами и отверстием в стене изоляционным клеем.
4. Зафиксируйте стенной трубопровод.
5. Убедитесь, что внутренний блок надежно закреплен на стене.
Не перегибайте сливной шланг во избежание ухудшения его проводимости.
Примечание:
внутренний блок
наружный блок
стенной трубопровод
изоляционный клей
верхняя шпилька
нижняя шпилька настенного
монтажного шаблона
