Русский
4

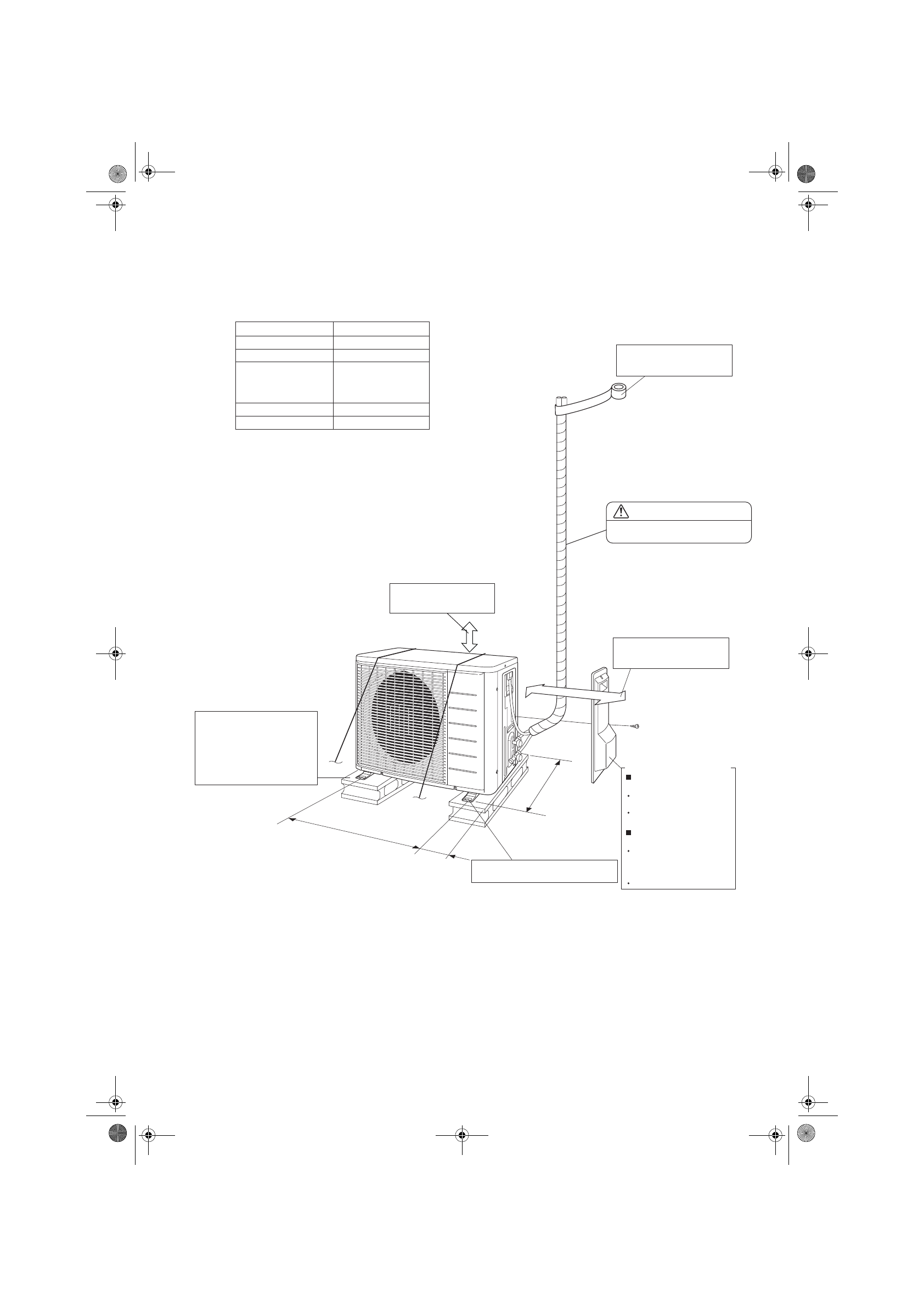

Монтажный
чертеж
наружного
агрегата
*
**
**
*
(Центры
отверстий
под болты опор)
311
574
(Центры отверсти
й под болты опор)
(От края
агрегата)
105,5
ПРЕДОСТЕРЕЖЕНИЕ
**Используйте трубу длиной
от 1,5 до 20 м.
Оберните изоляционную трубу
снизу доверху внешней
обмоткой.
В местах с плохим дренажем
используйте для наружного
агрегата блочное основание.
Отрегулируйте высоту опор
так, чтобы агрегат располагался
горизонтально.В противном
случае возможна утечка воды
или образование луж.
Если агрегат может упасть, используйте
болты опор или проволоку.
250 мм от стены
единицы измерения: мм
Наружный диаметр 9,5 мм
Газовая трубка
Жидкостная линия
Наружный диаметр 6,4 мм
20 г/м
15 м
20 м
Макс. допустимая длина
Макс. допустимая высота
Дополнительный хладагент,
необходимый для
трубопровода хладагента
длиной свыше 10 м.
Добавьте надлежащее количество дополнительного хладагента.
В противном случае возможно уменьшение производительности.
Предлагаемая наименьшая длина трубы 1,5 м позволяет устранить
шум от наружного агрегата и вибрацию.
(Механический шум и вибрация могут возникать в зависимости
от варианта монтажа агрегата и среды, в которой он используется.)
Когда подсоединяется внутренний агрегат FVXS, наименьшая
длина трубы должна составлять приблизительно 2,5 м.
Снятие крышки
запорного вентиля
Отвинтите винт на
крышке запорного вентиля.
Сдвиньте вниз
и снимите крышку.
Установка крышки
запорного вентиля
Чтобы установить, вставьте
верхнюю часть крышки
запорного вентиля
в наружный агрегат.
Затяните винты.
Заглушка запорного вентиля
1,5 м
Мин. допустимая длина
Оставьте место для
обслуживания трубопроводов
и электрических компонентов.
Оставьте 300 мм
рабочего пространства
под поверхностью потолка.
