Инструкция
по
монтажу
7
FWF
Фанкойлы
4PW64524-1B – 2014.03
Установка
фанкойла
1
Отметьте
,
где
нужно
,
необходимые
для
установки
отверстия
в
потолке
. (
Для
имеющихся
потолков
.)
Q
Размеры
отверстий
в
потолке
устанавливаются
по
бумажному
шаблону
для
установки
(
поставляется
вместе
с
агрегатом
).
Q
Проделайте
необходимые
для
установки
отверстия
в потолке
.
Q
Когда
отверстия
в
потолке
будут
проделаны
,
может
потребоваться
укрепить
раму
подвесного
потолка
для
поддержания
уровня
потолка
и
предотвращения
его
вибрации
.
Подробности
уточните
у
строителей
.
2
Установите
подвесные
болты
. (
Используйте
болт
размером
M8~M10.)
Для
укрепления
потолков
,
которые
должны
выдерживать
вес агрегата
,
используйте
анкеры
для
имеющихся
потолков
и врезные
втулки
,
врезные
анкеры
или
другие
приобретаемые
на
месте
детали
для
новых
потолков
.
Расстояние
между
подвесными
болтами
отмечено
на
бумажном
шаблоне
для
установки
(
поставляется
вместе
с агрегатом
).
По
этому
шаблону
проверяются
места
,
требующие
укрепления
.
Прежде
,
чем
продолжать
работу
,
отрегулируйте
зазор
от
потолка
.
См
.
пример
установки
на
рисунке
14: “
Установка
подвесных
болтов
”:
Установка
фанкойла
4.4.
Крепление
агрегата
При
установке
дополнительного
оборудования
прочитайте
также инструкции
по
монтажу
дополнительного
оборудования
.
В зависимости
от
условий
на
месте
может
оказаться
легче
установить
дополнительное
оборудование
до
монтажа
агрегата
.
Однако
на
имеющихся
потолках
комплект
для
впуска
свежего
воздуха
всегда
устанавливается
до
монтажа
агрегата
.
Дополнительная
информация
приведена
в
1
Агрегат
устанавливается
временно
.
Прикрепите
подвесной
кронштейн
к
подвесному
болту
.
Укрепите
его
как
следует
с
помощью
гайки
и
шайбы
с
верхней
и
нижней
сторон
подвесного
кронштейна
,
как
показано
на
рисунке
15: “
Закрепление
подвесного
кронштейна
”.
2
Закрепите
бумажный
шаблон
для
установки
(
поставляется
вместе
с
агрегатом
). (
Только
для
новых
потолков
.)
Q
Бумажный
шаблон
для
установки
совпадает
с измерениями
отверстий
в
потолке
.
Подробности
уточните
у
строителей
.
Q
Центр
отверстия
в
потолке
обозначен
на
бумажном
шаблоне
для
установки
.
Центр
агрегата
обозначен
на
корпусе
агрегата
.
Q
Прикрепите
бумажный
шаблон
для
установки
винтами
к агрегату
,
как
показано
на
рисунке
16: “
Бумажный
шаблон
для
установки
”.
3
Отрегулируйте
агрегат
в
правильное
положение
для
монтажа
.
4
Проверьте
выравнивание
агрегата
по
горизонтали
.
Q
Не
устанавливайте
агрегат
в
наклонном
положении
.
Агрегат
оснащен
встроенным
дренажным
насосом
и поплавковым
реле
уровня
.
Если
агрегат
накренился
против
направления
потока
конденсата
(
сторона
дренажного
трубопровода
поднята
),
поплавковое
реле
уровня
может
не
сработать
,
из
-
за
чего
вода
вытечет
.
Q
Проверьте
выравнивание
агрегата
по
всем
четырем
углам
через
уровень
воды
или
с
помощью
наполненной
водой
виниловой
трубки
,
как
показано
на
рисунке
ниже
.

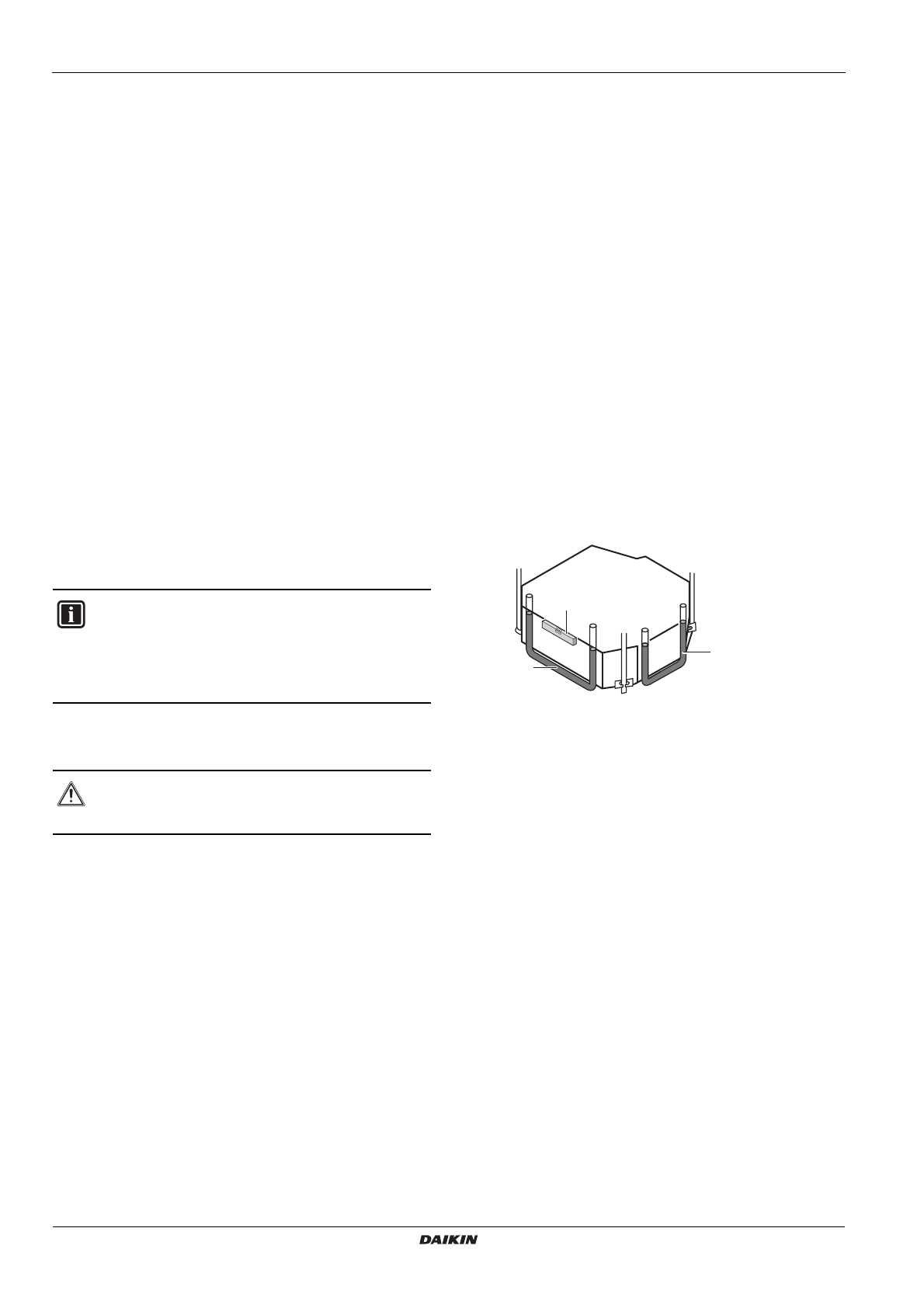

Рис
. 4.2:
Проверьте
выравнивание
агрегата
5
Снимите
бумажный
шаблон
для
установки
. (
Только
для
новых
потолков
.)
Установка
фанкойла
a
Потолочная
плита
b
Анкер
c
Длинная
муфта
или
винтовая
стяжка
d
Подвесной
болт
e
Подвесной
потолок
Информация
Q
Все
упомянутые
выше
детали
приобретаются
на месте
.
Q
По
поводу
установки
,
отличающейся
от
стандартной
,
обращайтесь
за
консультацией
к ближайшему
дилеру
DAIKIN.
Осторожно
Во
избежание
травмы
не
беритесь
за
воздухозаборное
отверстие
или
алюминиевые
ребра
блока
.
a
Гайка
(
приобретается
на
месте
)
b
Шайба
(
поставляется
вместе
с
агрегатом
)
c
Подвесной
кронштейн
d
Сдвоенная
гайка
(
приобретается
на
месте
)
a
Бумажный
шаблон
для
установки
(
поставляется
вместе
с
агрегатом
)
b
Винты
(
поставляются
вместе
с
агрегатом
)
a
Уровень
воды
b
Виниловая
трубка
b
b
a
