Дренажный трубопровод - Daikin FTXP-KV - Инструкция по эксплуатации - Страница 17



Русский

13

Русс

кий

Монтаж внутреннего агрегата

5.

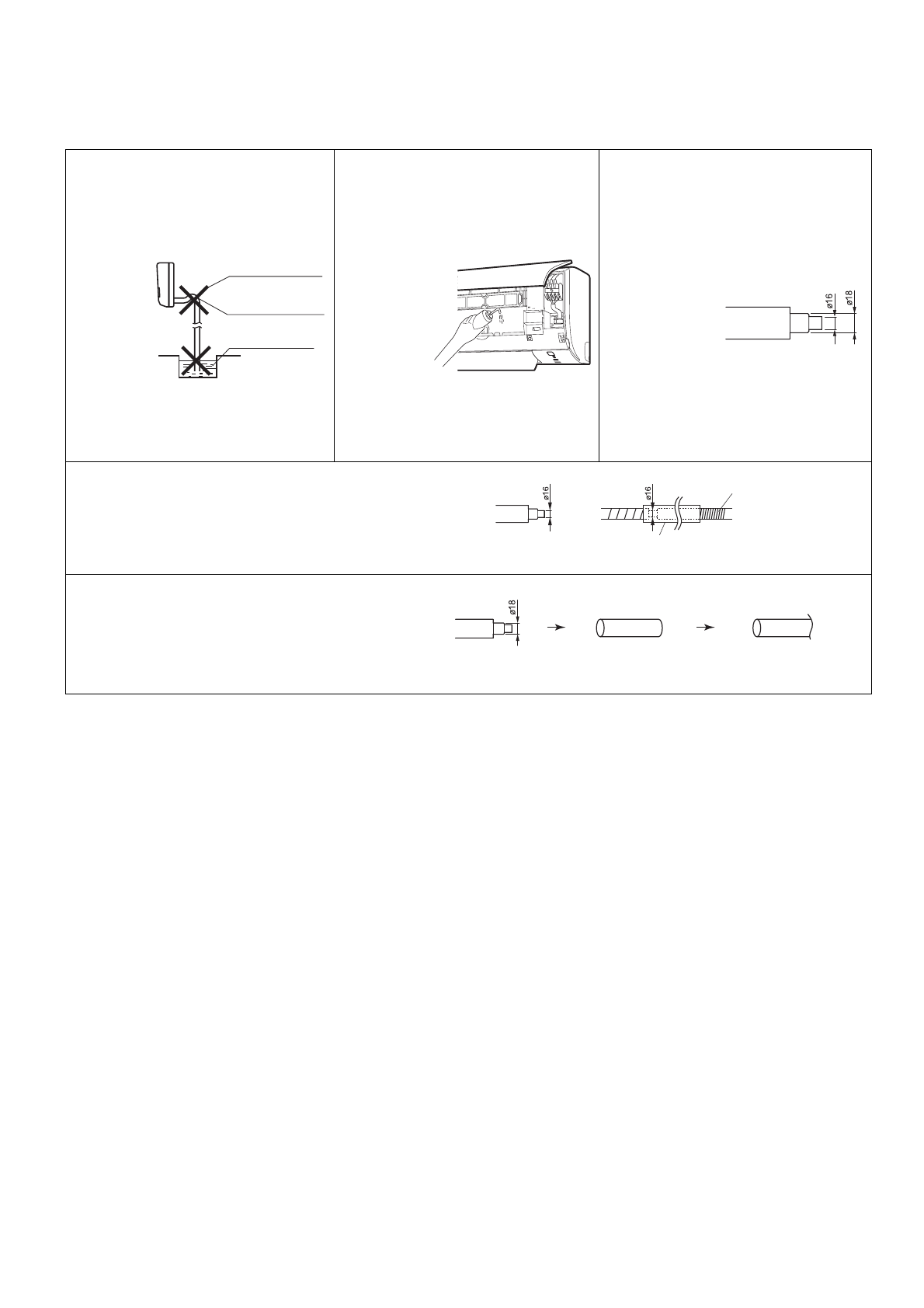

Дренажный трубопровод

1)Подсоед
ините
дренажный
шланг, как
показано
справа.

2)Снимите
воздушные
фильтры
и налейте
немного
воды в
дренажный
поддон,
чтобы
убедиться
в том,
что вода
свободно
стекает.

3)Если
требуется
удлинительный
шланг или
встроенный
дренажный
трубопровод,
используйте
соответствующ
ие свободному
концу
дренажного
шланга детали.
[Изображение
свободного
конца
дренажного
шланга.]

4)Для удлинения дренажного шланга используйте
имеющийся в продаже удлинительный шланг
с внутренним диаметром 16 мм. Теплоизолируйте
расположенный в помещении участок удлинительного
шланга.

5)Если труба встроенного трубопровода из жесткого
поливинилхлорида (номинальный диаметр 13 мм)
подсоединяется непосредственно к дренажному
шлангу внутреннего агрегата, используйте
имеющийся в продаже дренажный разъем
(номинальный диаметр 13 мм).

Наклоните дренажный

шланг вниз.

Сифон не допускается.

Не опускаете конец

шланга в воду.

Дренажный шланг

внутреннего агрегата

Удлинительный дренажный шланг

Теплоизоляционная трубка

(приобретается на месте)

Дренажный шланг

поставляется с

внутренним агрегатом

Имеющийся в продаже

дренажный разъем

(номинальный диаметр 13 мм)

Имеющаяся в продаже труба

из жесткого поливинилхлорида

(номинальный диаметр 13 мм)

Дренажный шланг

поставляется с

внутренним агрегатом
