■Русский
7
Ру
сс
ки
й
Советы по монтажу
4.
Подключение к системе HA
(проводной пульт ДУ, центральный пульт ДУ и т. п.)

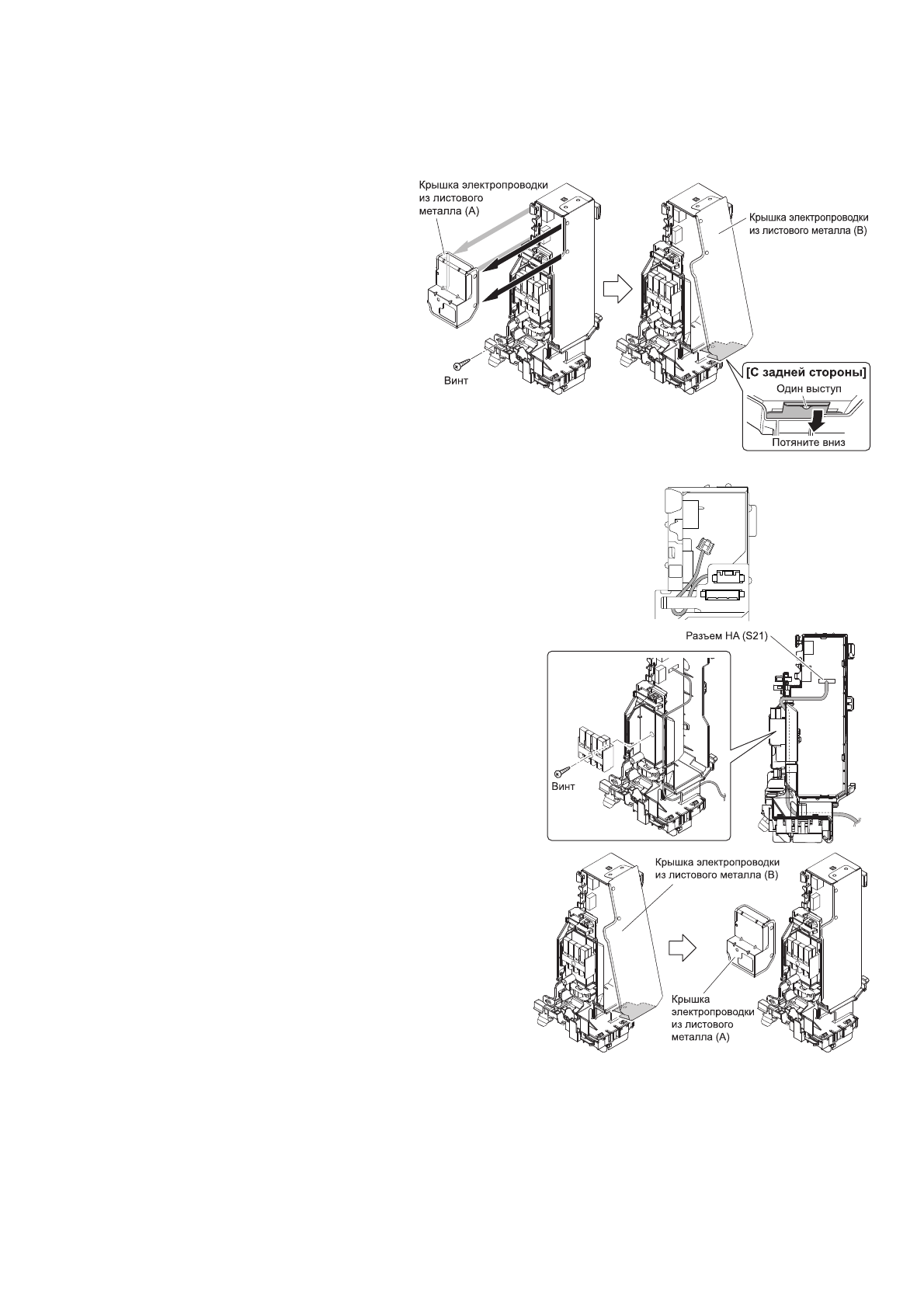

• Способы снятия металлической
пластины крышки электропроводки
1) Снимите верхнюю переднюю панель
и переднюю решетку (4 винта).
2) Снимите блок электропроводки. (1 винт).
3) Отсоедините 4 выступа и снимите
крышку электропроводки из
металлического листа (A).
4) Потяните вниз крюк на крышке
электропроводки из металлического
листа (B) и отсоедините один выступ.
5) Отсоедините 2 выступа на верхней
части и снимите крышку
электропроводки из металлического
листа (B).
• Методы подключения соединительного кабеля
1) Отсоедините, устанавливаемый на заводе-изготовителе жгут от разъема S21.
2) Стяните жгуты в пучок, как показано на рисунке, чтобы отсоединенный
разъем не соприкасался с печатной платой.
3) Прикрепите соединительный кабель к разъему S21
и проложите жгут проводов через показанную
на рисунке выемку.
4) Проложите жгут проводов, как показано на рисунке.
• Способы установки металлической пластины
крышки электропроводки
1) Установите верхнюю часть крышки электропроводки
из металлического листа (B) на 2 выступа.
2) Нажмите на крюк в нижней части, чтобы захватить один
выступ, и установите крышку электропроводки из
металлического листа (B).
3) Вставьте разъем в отверстие и установите крышку
электропроводки из металлического листа (A) на
4 выступа.
