■Русский
3

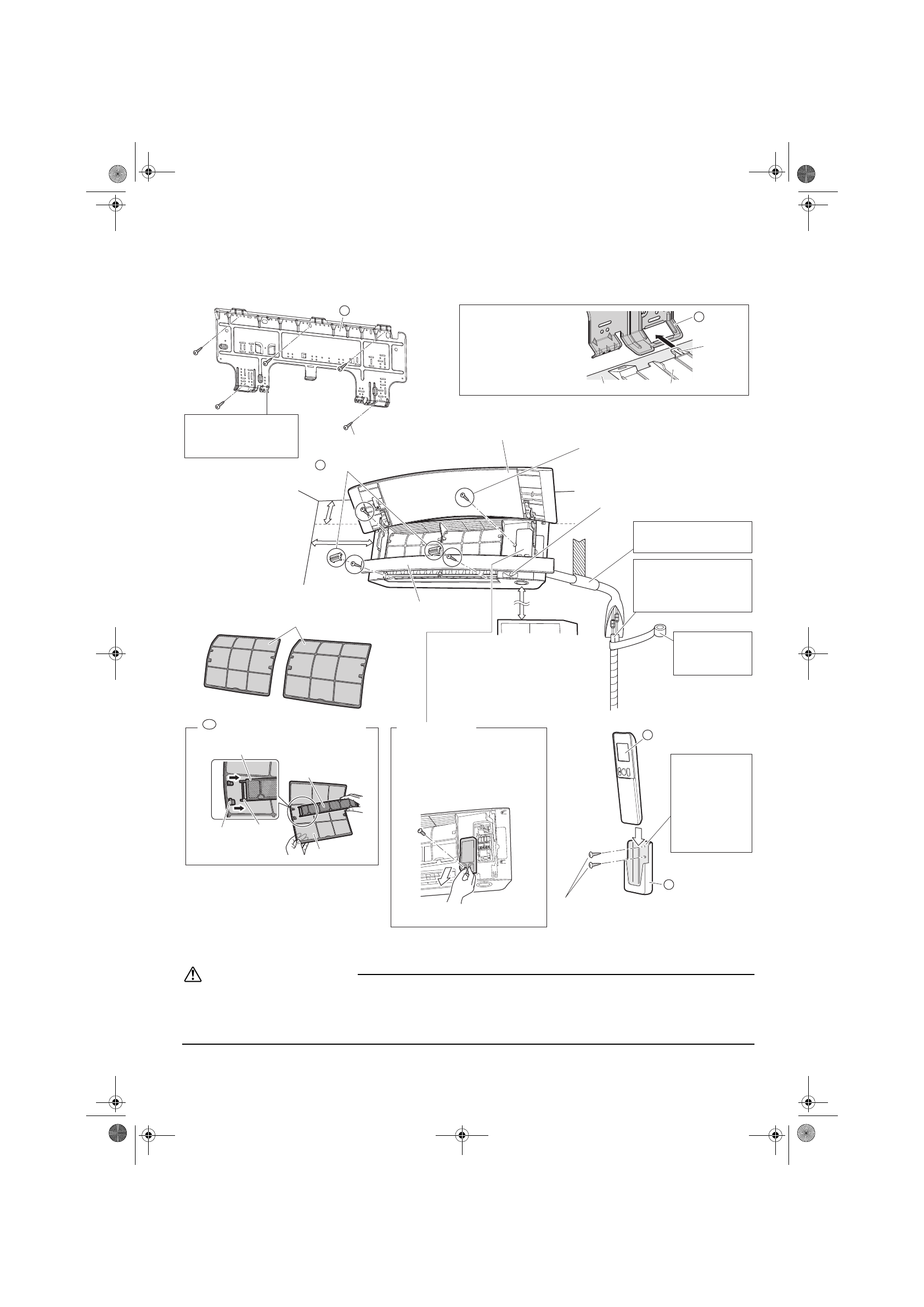

Монтажные
чертежи
внутреннего
агрегата
Датчик
УМНЫЙ
ГЛАЗ
ПРЕДОСТЕРЕЖЕНИЕ
•
Не
подвергайте
датчик
УМНЫЙ
ГЛАЗ
воздействию
ударов
или
резких
толчков
.
Это
может
привести
к
повреждению
и сбоям
.
•
Не
размещайте
большие
объекты
рядом
с
датчиком
.
Также
не
устанавливайте
нагревательные
приборы
и увлажнители
в
зоне
обнаружения
датчика
.
■
■
B
C
D
*
A
З
A
Закрепление внутреннего
агрегата
Зацепите выступы нижней
рамы за монтажную пластину.
Если выступы трудно зацепить,
снимите переднюю решетку.
Передняя решетка
Защелка
Нижняя рама
Монтажная
пластина
Монтажную пластину следует
установить на стену, которая
способна выдержать вес
внутреннего агрегата.
Монтажная пластина
Верхняя передняя панель
При снятии передней решетки см. раздел
"Снятие и установка передней решетки"
на стр. 4.
30 мм
или более
от потолка
50 мм или
более от стен
(по обеим
сторонам)
Воздушные фильтры
Колпачок винта
Разрежьте теплоизоляционную
трубку на требуемую длину
и оберните ее лентой так,
чтобы не осталось отверстия
по линии разреза трубки.
Заполните зазор в отверстии
под трубопроводы
уплотняющим материалом.
Датчик УМНЫЙ ГЛАЗ
500 мм
или более
Убедитесь в том, что в пределах 500 мм
под приемником сигналов отсутствуют
препятствия.
Такие препятствия могут негативно
повлиять на прием сигналов приемником
и сократить расстояние приема.
Нижняя передняя панель
Оберните
изоляционную
трубу снизу доверху
внешней обмоткой.
Перед тем, как
закреплять
держатель пульта
ДУ на стене,
убедитесь в том
сигналы управления
должным образом
принимаются
внутренним
агрегатом.
Беспроводный пульт ДУ
Держатель пульта ДУ
Сервисная крышка
Сервисная крышка снимается.
Порядок открывания
1) Вывинтите винты из сервисной
крышки.
2) Потяните сервисную крышку по
диагонали вниз в указанном
стрелкой направлении.
3) Потяните вниз.
Каркас фильтра
Выступ
Защелка
Апатитно-титановый
фотокаталитический
фильтр для очистки
воздуха
Воздушный
фильтр
Апатитно-титановый фотокаталитический
фильтр для очистки воздуха (2)
Винты
(приобретаются на месте: M4 × 25)
Винты (M4 × 16)
Крепежные винты для
держателя пульта ДУ
(приобретаются на месте: M3 x 20)
