Инструкция по монтажу
2
EWWP045~065KAW1M + ECB2+3MUAW
Моноблочные чиллеры с водяным охлаждением
4PW61663-1A - 2012.04
Дополнительное оборудование и возможности
Опции/поставка по дополнительному заказу
■
Применение гликоля в качестве теплоносителя для
охлаждения до температуры –10°C или –5°C
■
Набор для снижения уровня рабочего шума
(устанавливается на месте)
Возможности
■
Слаботочные контакты сигналов
•
работы чиллера/ насоса
•
аварии
■
Входы для удаленных устройств
•
дистанционного запуска/останова
•
дистанционного переключения «охлаждение/нагрев»
Рабочий диапазон
Основные элементы
(смотрите схему,
поставляемую с чиллером)
1
Компрессор
2
Испаритель
3
Конденсатор
4
Электрический щиток
5
Вход охлаждаемой воды
6
Выход охлажденной воды
7
Выход воды из конденсатора
8
Вход воды в конденсатор
9
Датчик температуры воды, входящей в испаритель
10
Защита от замерзания
11
Датчик температуры воды, входящей в конденсатор
12
Цифровой пульт управления с дисплеем
13
Ввод кабеля электропитания
Выбор места установки
Эти чиллеры предназначены для установки в помещении; место
их установки должно удовлетворять нижеперечисленным
условиям:
1
Основание, на котором устанавливается чиллер, должно
быть достаточно прочным, чтобы выдержать его вес, и
ровным, чтобы исключить возникновение излишних шумов
и вибрации.
2
Вокруг чиллера должно быть достаточно свободного места
для проведения технического обслуживания.
3
На месте установки должна быть исключена возможность
утечки хладагента.
4
Выбирайте место установки чиллера так, чтобы
естественный звук его работы никого не беспокоил.
5
Проверьте, чтобы было исключено повреждение места
установки в случае утечки воды из агрегата.
Не допускается эксплуатация оборудования во взрывоопасной
среде.
Осмотр и транспортировка чиллера
Непосредственно после доставки чиллер следует тщательно
осмотреть и обо всех повреждениях незамедлительно сообщить
представителю компании-перевозчика.
Распаковка и размещение чиллера
1
Разрежьте обвязочную ленту и снимите с чиллера картон-
ную упаковку.
2
Отвинтите четыре винта, которыми чиллер прикреплен
к основанию.
3
Выровните чиллер по обоим направлениям с помощью
поставляемых с блоком управления подъемных скоб
(ECB*MUAW).
4
С помощью четырех анкерных болтов с резьбой M8 при-
крепите чиллер к бетонному основанию (напрямую или
через опоры для напольной установки).
Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента:
R407C
Величина ПГП
(1)
:
1652,5
(1)
ПГП = потенциал глобального потепления
Количество хладагента указано в паспортной табличке блока.
Проверка контура циркуляции воды
Агрегаты оборудованы соединительными элементами для
подсоединения подачи и отвода воды к контуру охлажденной
воды и к контуру горячей воды. Прокладка этих контуров
должна осуществляться квалифи-цированными специалистами
и проводиться в соответствии с общеевропейскими и
национальными стандартами.
LWC
Температура воды на выходе из конденсатора
LWE
Температура воды на выходе из испарителя
a
Гликоль
b
Вода

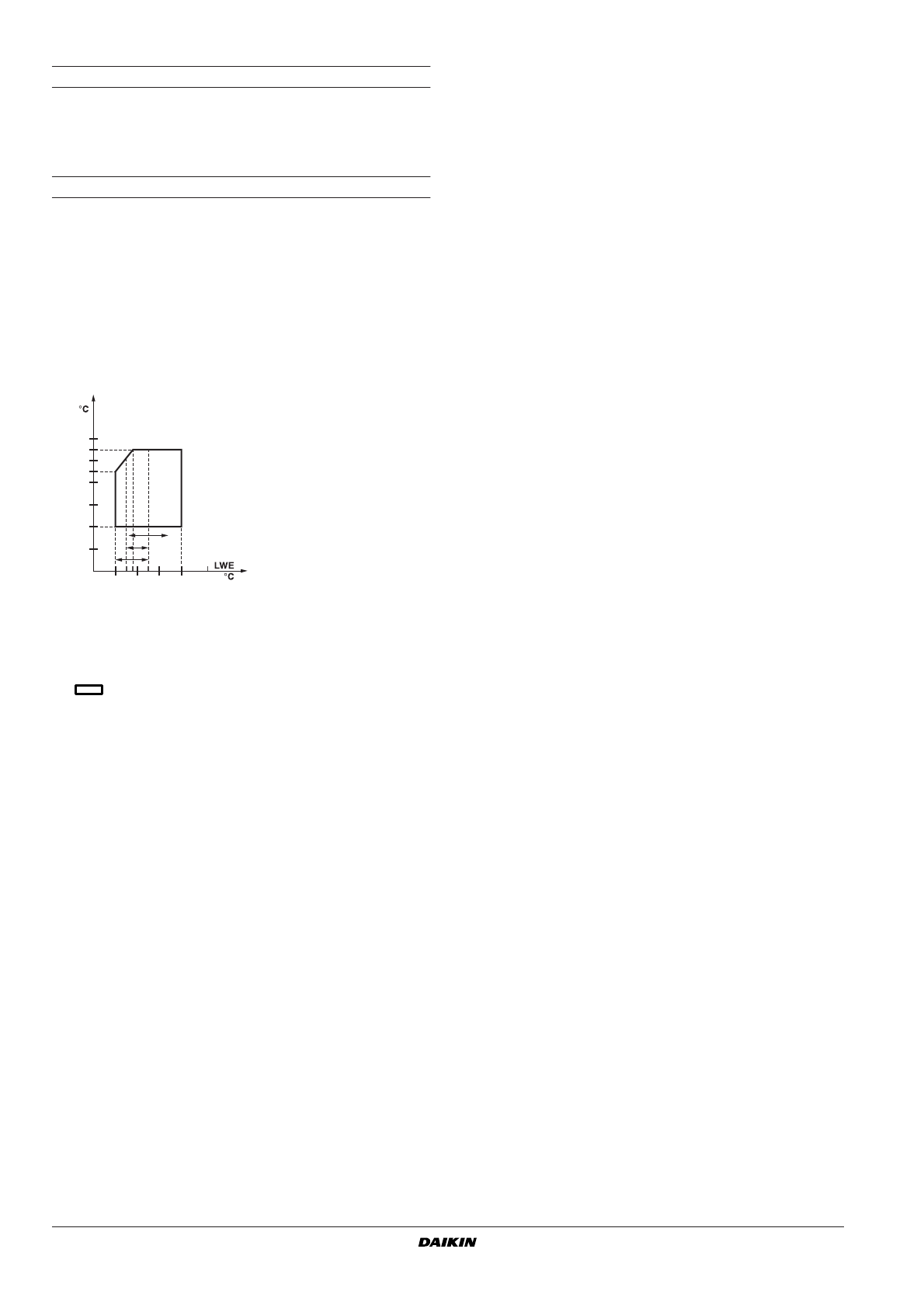

Стандартный рабочий диапазон
0
10
20
–10
–5
5
32
0
10
20
30
40
50
60
LWC
55
45
ZL
ZL
ZH
ZH
ZL
ZH
-2
-2
–2
a b
a b
a b
