Установка реле расхода

Для  гарантии  достаточного  поступления  воды  в
испаритель на его впускных или выпускных водяных
трубах  необходимо  установить  реле  расхода.
Назначение реле расхода – останавливать агрегат в
случае  прекращения  течения  воды  в  целях  защиты
испарителя от замерзания.
Производитель  может  предложить  реле  расхода,
специально выбранное для этой цели.
Это  реле  расхода  лопастного  типа  предназначено
для  использования  в  тяжелых  условиях  работы  и
для труб диаметром 2½".
Реле  расхода  имеет  сухой  контакт,  который  должен
быть  соединен  с  зажимами,  указанными  на
электрической схеме, и должно быть откалибровано
на  срабатывание при снижении расхода воды через
испаритель  ниже  80 %  от  номинального  значения
или,  в  любом  случае,  при  достижении  пределов,
указанных в приведенной ниже таблице.


Подготовка, проверка и монтаж водяного контура

Для  присоединения  чиллера  к  водяному  контуру
системы  он  оснащен  впускным  и  выпускным
патрубками.  Присоединение  контура  к  агрегату
должно  выполняться  уполномоченным  техническим
специалистом  в  соответствии  с  действующими
национальными  и  европейскими  нормами  в  этой
области.


ПРИМЕЧАНИЕ.

Перечисленные  ниже  компоненты

не  входят  в  стандартную  комплектацию  и
поставляются по отдельному запросу,

даже если их

установка является обязательной.

Попадание  грязи  в  водяной  контур  может

привести

к

проблемам.

Поэтому

при

присоединении водяного контура следует всегда
действовать следующим образом:

1.

Устанавливать  только  трубы  с  чистой

внутренней поверхностью.

 2.

При  снятии  задиров  держать  трубу

концом вниз.

3.

Для  предупреждения  проникновения
пыли и грязи в трубу при ее пропускании
через стену покрывать торец трубы.

 4.

Перед монтажом труб между фильтром и

агрегатом промыть их потоком воды.


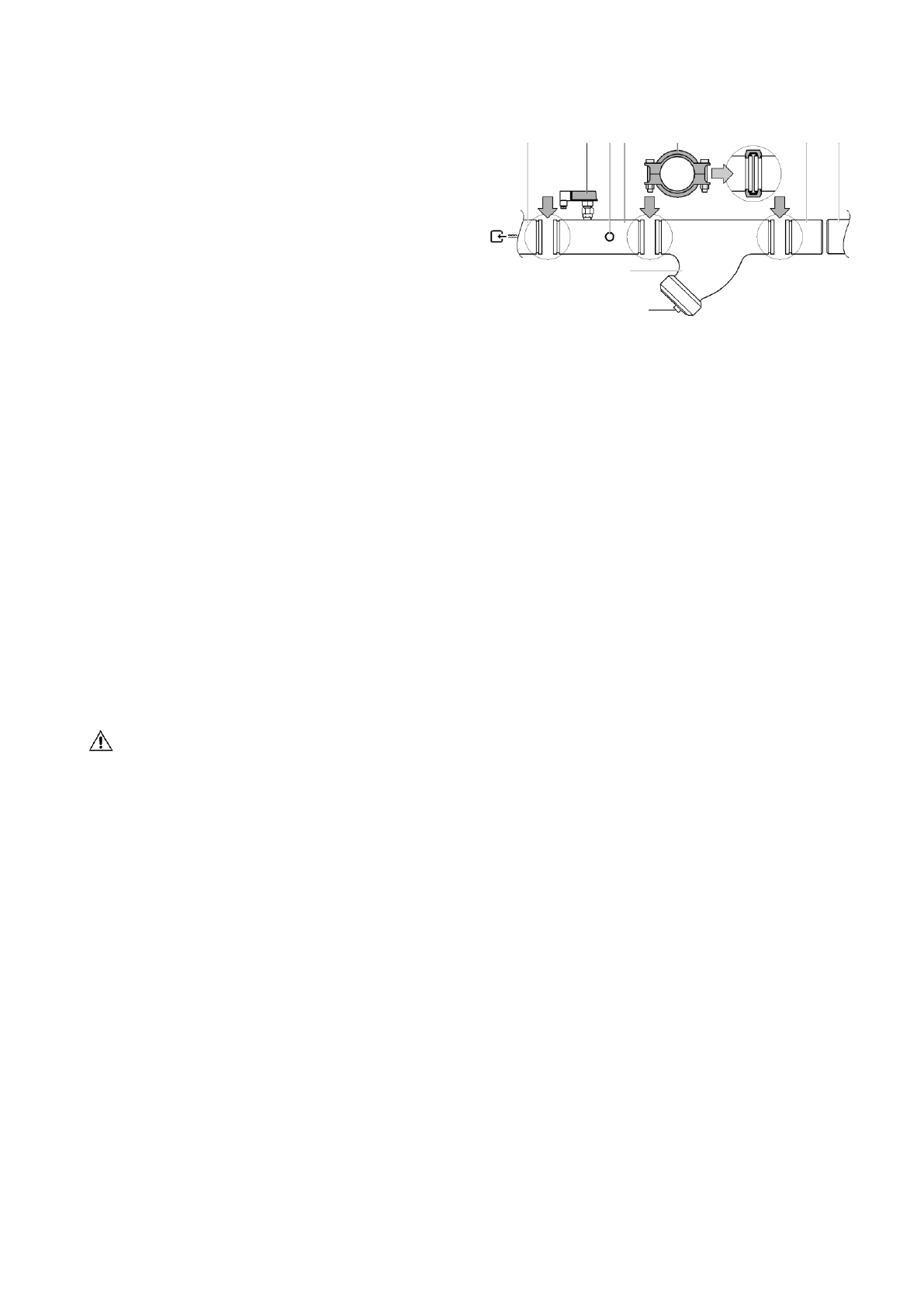

1               2    3  4             5                                6       7


1.

Водяной впускной патрубок испарителя

2.

Реле расхода

3.

Датчик на водяном впускном патрубке

4.

Впускная водяная труба с реле расхода
и датчиком температуры

5.

Соединитель

6.

Ответная труба

7.

Подвод водяной трубы контура

8.

Фильтр

9.

Фильтр с крышкой


Циркулирующая  в  системе  вода  должна  быть
чистой и не содержать масла и продуктов коррозии.
На  впуске  каждого  теплообменника  необходимо
установить

механический

фильтр.

Если

механический  фильтр  не  будет  установлен,  в
теплообменник  могут  попасть  твердые  частицы
и/или

сварочные

шлаки.

Рекомендуется

использовать  фильтр  с  диаметром  ячеек  не  более
1,1

мм.

Производитель  не  несет  ответственность  за  какие-
либо  повреждения  теплообменников,  вызванные
отсутствием механических фильтров.


Обработка воды

Перед  вводом  агрегата  в  эксплуатацию  выполните
очистку  гидравлического  контура.  Грязь,  накипь,
мусор  и  другие  материалы  могут  скапливаться  в
теплообменнике,  снижая  его  эффективность  и
расход воды.
Уменьшить  риск  коррозии,  эрозии,  образования
накипи  и  т. п.  можно  надлежащей  обработкой  воды.
Наиболее  подходящий  способ  обработки  воды
определяется  на  месте,  в  соответствии  с  типом
системы

и

характеристиками

местной

технологической воды.
Производитель  не  несет  ответственность  за
повреждение

или

неисправную

работу

оборудования,

возникающие

в

результате

применения  необработанной  или  неправильно
обработанной воды.
Качество

воды

должно

соответствовать

характеристикам, указанным в следующей таблице.
