Make  sure  to  provide  a  strong  and  solid  foundation  to
reduce noise and vibrations.



Avoid  installation  in  particularly  dusty  environments,  in
order to reduce soiling of condensers coils.



The  water  in  the  system  must  be  particularly  clean  and  all
traces  of  oil  and  rust  must  be  removed.  A  mechanical
water filter must be installed on the unit

’s inlet piping.


Minimum space requirements

It  is  fundamental  to  respect  minimum  distances  on  all  units  in
order to ensure optimum ventilation to the condenser coils.
When  deciding  where  to  position  the  unit  and  to  ensure  a
proper  air  flow,  the  following  factors  must  be  taken  into
consideration:



avoid any warm air recirculation



avoid insufficient air supply to the air-cooled condenser.


Both  these  conditions  can  cause  an  increase  of  condensing
pressure,  which  leads  to  a  reduction  in  energy  efficiency  and
refrigerating capacity.
Any  side  of  the  unit  must  be  accessible  for  post-installation
maintenance  operations.  Figure  3  shows  the  minimum  space
required.

Vertical air discharge must not be obstructed.
If  the  unit  is  surrounded  by  walls  or  obstacles  of  the  same
height as the unit, this must be installed at a distance  no lower
than 3000 mm.
In  case  of  two  chillers  installed  in  free  field,  minimum
recommended  distance  between  them  is  3600  mm;  in  case  of
two  chillers  in  a  row,  minimum  distance  is  1500  mm.  The
pictures below show example of recommended installations.
Should  the  unit  be  installed  without  observing  the
recommended  minimum  distances  from  walls  and/or  vertical
obstacles,  there  could  be  a  combination  of  warm  air
recirculation  and/or  insufficient  supply  to  the  air-cooled
condenser  which  could  cause  a  reduction  of  capacity  and
efficiency.
In  any  case,  the  microprocessor  will  allow  the  unit  to  adapt
itself  to  new  operating  conditions  and  deliver  the  maximum
available  capacity  under  any  given  circumstances,  even  if  the
lateral  distance  is  lower  than  recommended,  unless  the
operating  conditions  should  affect  personel  safety  or  unit
reliability.

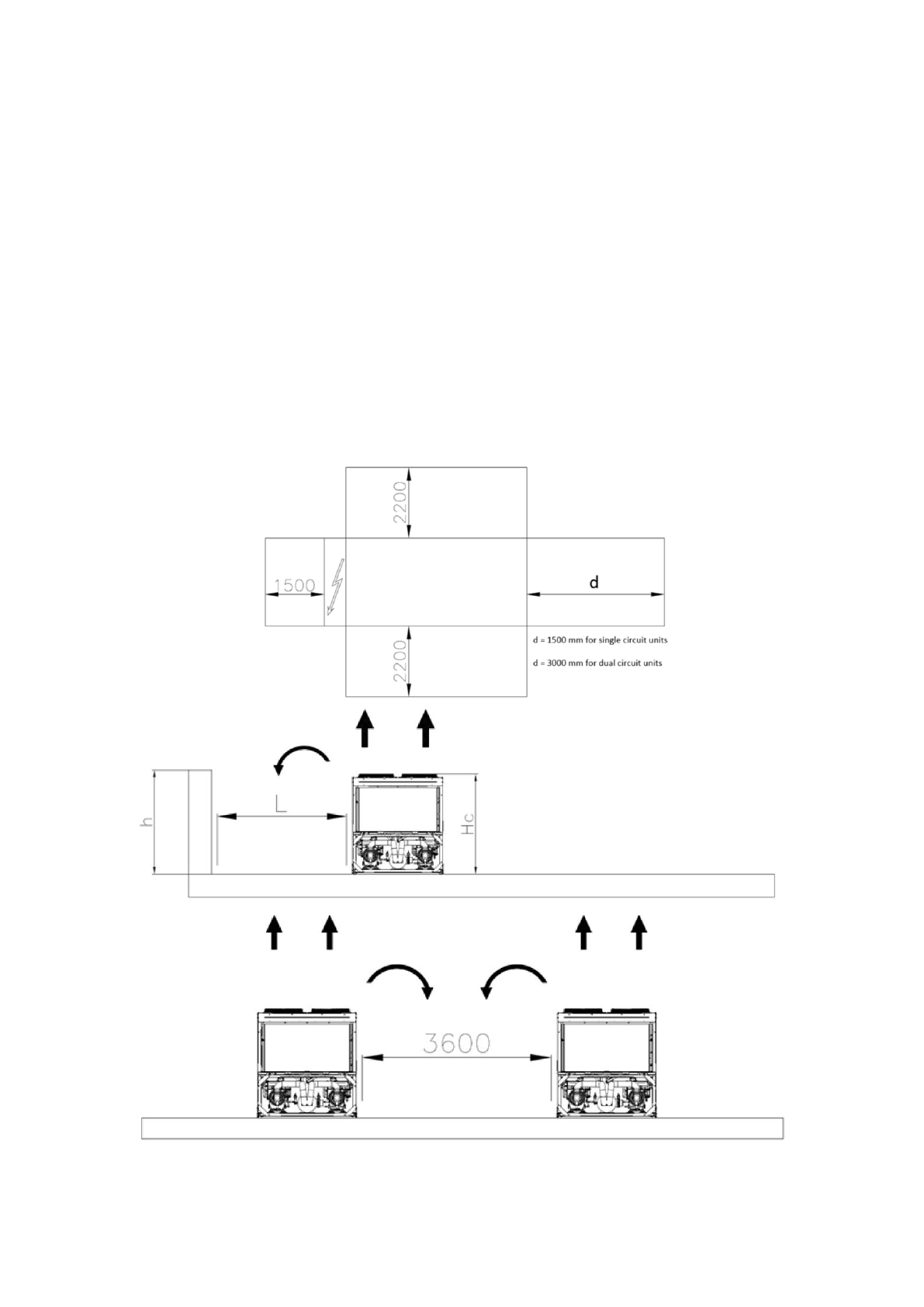

Figure 4

– Minimum clearance requirements
