Кондиционеры Daikin CTXS-K - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
4
Русский

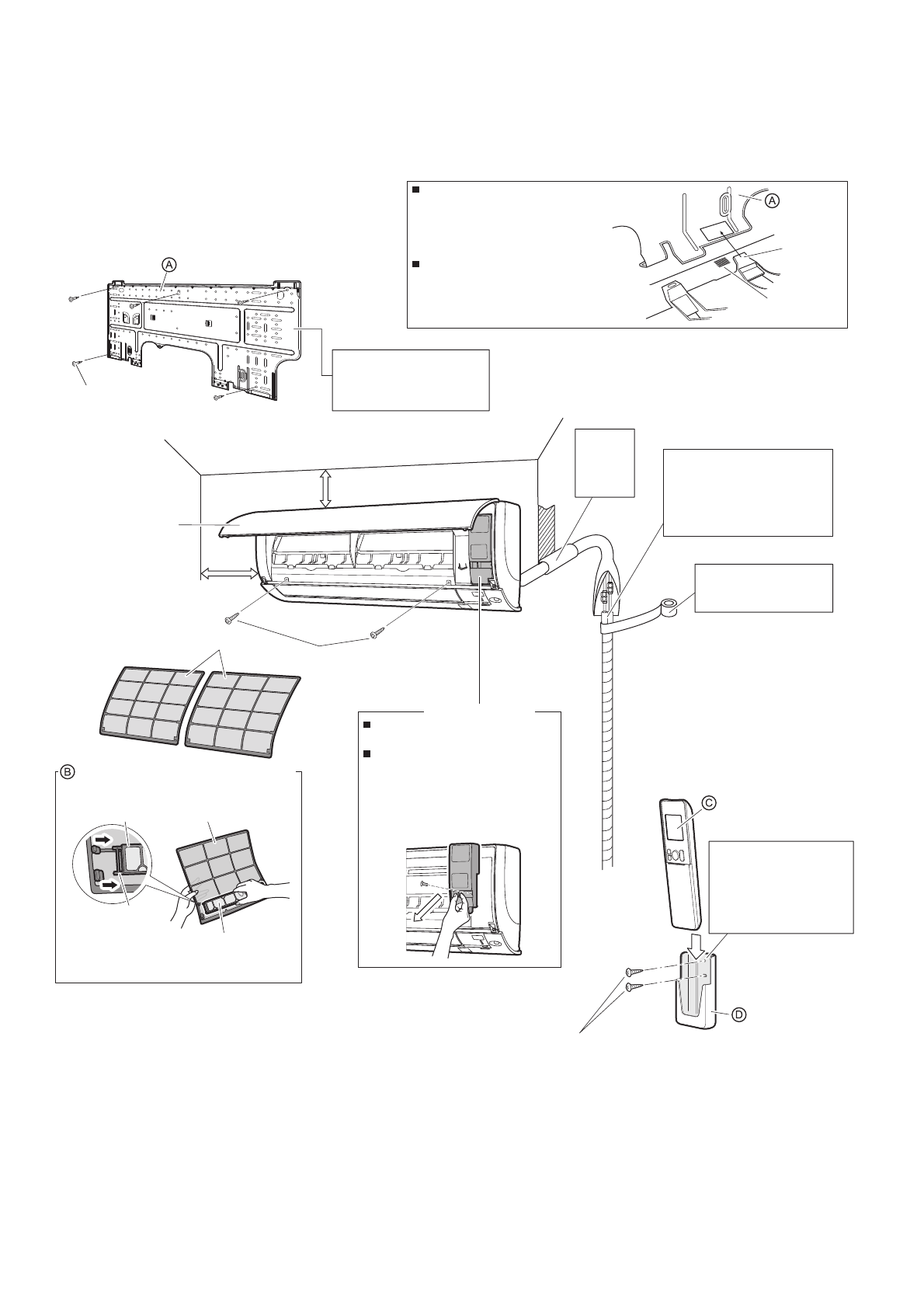

Монтажные
чертежи
внутреннего
агрегата
Винты
(M4 × 16)
Сервисная крышка
Загерме-
тизируйте
зазор
в трубе
замазкой.
Оберните изоляционную
трубу внешней обмоткой
снизу доверху.
Разрежьте теплоизоляционную
трубку на требуемую длину
и оберните ее лентой так,
чтобы не осталось отверстия
по линии разреза
изоляционной трубки.
Нижняя рама
Закрепление внутреннего агрегата
Зацепите защелки нижней рамы
за монтажную пластину.
Если защелки трудно зацепить,
снимите переднюю решетку.
Снятие внутреннего агрегата
Нажмите на помеченную зону (в нижней
части передней решетки), чтобы
освободить защелки.Если их трудно
освободить, снимите переднюю решетку.
Открытие сервисной крышки
Сервисная крышка снимается.
Порядок
открывания
1) Вывинтите винт из сервисной крышки.
2) Потяните сервисную крышку по
диагонали вниз в направлении,
указанном
стрелкой.
3) Потяните вниз.
Монтажную пластину
установить на стену,
которая способна выдержать
вес внутреннего агрегата.
30 мм или более от потолка
Передняя панель
50 мм или более от стен
(по обеим сторонам)
Воздушные фильтры
Монтажная пластина
Монтажная
пластина
Крепежный винт
монтажной пластины
(приобретаются на месте: M4 × 25)
Беспроводный пульт ДУ
Крепежный винт
держателя пульта ДУ
(приобретаются на месте: M3 × 20)
Держатель
пульта ДУ
Воздушный фильтр
Апатитно-титановый
фотокаталитический
фильтр для очистки
воздуха
Каркас фильтра
Выступ
Апатитно-титановый фотокаталитический
фильтр для очистки воздуха (2 шт.)
Перед тем, как закреплять
винтами держатель пульта
ДУ на стене, убедитесь
в том, сигналы управления
должным образом
принимаются
внутренним агрегатом.
Защелка
Метка (обратная
сторона)
Передняя
решетка
