Installation and operation manual

BRC1E53

1

3P419248-1-KA – 2015.09

The  English  text  is  the  original  instruction.  Other  languages  are
translations of the original instructions.
Refer

to

http://www.daikineurope.com/support-and-manuals/

product-information/

for more detailed user reference guides.

Installation: see

page 2

.

1.

General safety precautions

Please read these

"1. General safety precautions"

 carefully before

installing  air  conditioning  equipment  and  be  sure  to  install  it
correctly.
Failure  to  follow  these  instructions  properly  may  result  in  property
damage or personal injury, which may be serious depending on the
circumstances.

2.

Features and functions

The BRC1E53 is a state of the art remote controller that offers full
control over your installation.

1 BASIC REMOTE CONTROLLER
The basic remote controller functions are:



ON/OFF,



operation mode change-over,



temperature adjustment,



air volume adjustment,



airflow direction adjustment.

2 CLOCK FUNCTION
The clock functions are:



12/24 hours real time clock,



automatic daylight saving time.

3 SCHEDULE FUNCTION
The schedule timer functions are:



a  maximum  of  5  actions  can  be  programmed  for  each  day  of
the week,



3 independent schedules can be programmed,



schedule can be enabled/disabled at any time,



linked  to  a  cool  temperature  and/or  heat  temperature  or  an
OFF operation (with or without a setback temperature),



"last  command"  overrules  previous  command  until  next
scheduled command.

4 SETBACK
The setback function maintains the room temperature in a specific
range  when  the  occupants  are  out  for  a  longer  period  and  the
airconditioning is switched OFF.

5 PROHIBIT BUTTON/FUNCTION
Buttons,  functions  and/or  modes  can  be  locked  to  limit  the  user
action.

6 DETAILED DISPLAY POSSIBILITY
Additionally  possible  to  display  the  outdoor  temperature  or  room
temperature.

7 Duty rotation
Auto  backup  unit  and  auto  rotation  to  maximize  your
airconditioners' life.

8 Demand control
Make up an energy reduction schedule.

9 Quiet mode
Schedule a quiet mode for your outdoor unit(s).

10 INTERLOCK WITH 2 EXTERNAL SIGNALS
(Only  available  when  the  BRP7A51  Digital  Input  Adapter  is
connected)



Connect up to two switch contacts (contact B1 and B2).



Typical  application:  hotel  interlock  with  field  supplied  window
contact B1 and key card B2.

3.

Name and function of switches

1 OPERATION MODE SELECTOR BUTTON
To select the operation mode of your preference.

2 FAN SPEED/AIRFLOW DIRECTION SETTING BUTTON
To enter the fan speed/airflow direction setting screen.

3 MENU/ENTER BUTTON
To enter the main menu or the selected setting item.

4 UP/DOWN BUTTON
To raise/lower the set temperature, to highlight the next item on the
upper/lower side or to change the selected item.

5 RIGHT/LEFT BUTTON
To highlight the next item on the right/left-hand side.

6 ON/OFF BUTTON
To start or stop the system.

7 OPERATION LAMP
Lights up during operation or blinks if a malfunction occurs.

8 CANCEL BUTTON
To return to the previous screen.

9 LCD (with backlight)
When  pushing  any  operation  button,  the  backlight  will  be  lit  for
approximately  30  seconds.  When  1  indoor  unit  is  controlled  by  2
remote  controllers,  the  backlight  of  the  remote  controller  operated
earlier than the other one will be lit.

4.

Name and function of icons

To  change  between  the  standard  display  and  the  detailed  display
refer to

"17.4 To select the display mode"

.

Standard display

Detailed display

1 OPERATION MODE

2 FAN SPEED
Indicates  the  fan  speed  that  is  set  for  the  air  conditioner.  If  the  air
conditioner does not have fan speed control function, the fan speed
will not be displayed.

3 SET/SETBACK TEMPERATURE DISPLAY
When  the  unit  is  turned  on,

Set to

  indicates  the  temperatures  that

are set for the air conditioner.
When  the unit is turned off,

Setback

 indicates the temperatures that

are set for the setback function.

4 DEFROST/HOT START
Indicates that the defrost/hot start mode is active.

5 MESSAGE
Messages can be displayed.

6 VENTILATION/CLEANING



Ventilation  mode  icons

  indicate  the  current

ventilation  mode  (HRV  only)  (

AUTOMATIC

,

ENERGY RECLAIM VENT.

,

BYPASS

).



Air Cleaning unit icon

 indicates that the air cleaning unit

(option) is operational.

7

 DISPLAY

Indicates that the key lock is set or the menu button is prohibited.

8

  DISPLAY

Indicates that schedule timer or OFF timer is enabled.

 DISPLAY

Indicates  that  the  clock  needs  to  be  set.  The  schedule  timer
function will not work until the clock is set.

9 EXTERNAL CONTROL ICON
Indicates that another controller with higher priority is controlling or
disabling your remote controller.

10 CHANGEOVER UNDER CENTRALISED CONTROL ICON

Indicates  that  the  changeover  of  the  installation  is  under
centralised control assigned to another indoor unit or optional cool/
heat  selector  connected  to  the  outdoor  unit  (=  master  remote
controller).

11 SETBACK ICON
Flashes when the unit is turned on under the setback control.

12 AIRFLOW DIRECTION

Is displayed when the airflow direction and swing are set.

13 CLOCK (12/24 Hours real time clock)
Is  displayed  when  the  clock  is  set.  If  the  clock  is  not  set,  - : -  is
displayed.

14 DETAILED SELECTION
Is displayed when the detailed display items are selected.

15 ROTATION
Indicates one unit is set as back-up and rotation mode is enabled.

16 QUIET MODE

Indicates  the  HVAC  system  runs  in  quiet  mode  or  under  demand
control.

5.

Description of the operation modes

1 FAN ONLY OPERATION
In this mode, air only circulates without heating or cooling.

2 DRY OPERATION
In  this  mode,  the  air  humidity  will  be  lowered  with  a  minimal
temperature decrease.
The  temperature  and  fan  speed  are  controlled  automatically  and
cannot be controlled by the remote controller.
Dry operation will not function if the room temperature is too low.

3 AUTOMATIC OPERATION
In  this  mode,  the  controller  will  automatically  switch  between
heating and cooling as required by the setpoint.

4 COOLING OPERATION
In this mode, cooling will be activated as required by the setpoint or
limit operation.

5 HEATING OPERATION
In this mode, heating will be activated as required by the setpoint or
setback operation.

6 VENTILATION (HRV only)
The  ventilation  mode  operates  the  HRV;  refer  to  the  HRV  manual
for more details.

7 SETBACK

SETBACK is a feature that enables to keep the room temperature
in  a  specific  range  when  the  occupants  are  out  and  the
airconditioning is switched OFF.
For example:



If  the  room  temperature  drops  below  10°C,  heating  is  started
automatically.  As  soon  as  12°C  is  reached,  the  controller
returns to its original status.



If  the  room  temperature  goes  above  35°C,  cooling  is  started
automatically.  As  soon  as  33°C  is  reached,  the  controller
returns to its original status.

The differential can be adjusted in the Setback configuration menu.
The setback temperature can be set during the unit is turned off on
basic screen or set in the schedule.

6.

Basic operation method

a

Operation mode

b

Temperature:

•

When the unit is turned on,

Set to

 indicates the

temperatures that are set for the air conditioner.

•

When the unit is turned off,

Setback

 indicates the

temperatures that are set for the setback function.

c

Fan speed/Airflow direction

1

Push

 several times until the desired operation mode

Cool

,

Heat

,

Vent

,

Fan

,

Dry

, or

Auto

 is selected.

2

Push

.  The  operation  lamp  will  light  and  the  system  starts

operating.

3

Use

 to set the temperature.

4

Push

.

5

Use

 to select airflow

Level

 or

Direction

 setting.

6

With fan speed setting selected, use

 to select the desired

fan speed.

7

With  airflow  direction  setting  selected,  use

  to  change  the

setting to

Swing

,

Pos. 0

,

Pos. 1

,

Pos. 2

,

Pos. 3

, and

Pos. 4

.

8

Push

 to display the basic screen.

9

Push

. The operation lamp will turn off and the system stops

operating.

Additional features of the controller: KEY LOCK

1

Push

 for 4 seconds to enable the key lock mode. The key

lock icon is displayed.

2

To cancel the key lock mode, push

 for 4 seconds. The key

lock icon disappears.

7.

Description of the items in the main menu

1 LOCK
To prohibit buttons, functions or modes.

2 ROTATION
To enable the duty rotation functionality.
(Only available with indoor units that support duty rotation)

3 AIRFLOW  DIRECTION

1

/INDIVIDUAL  AIR  DIRECTION

(only if the individual airflow function is installed)

To set the airflow direction for each 4 flaps individually.

4 QUICK START

1

 (SkyAir only)

To quickly set the room temperature to a comfortable temperature.

5 VENTILATION
To set the ventilation rate and the ventilation mode (HRV only).

6 ENERGY SAVING OPTIONS
This  allows  you  to  restrict  the  setting  temperature  range  and
display the energy consumption.



Setpoint Range Setting



Energy saving list



Setback condition



Sensing sensor (Low)

1

,

2

 (Only if sensing sensor is installed)



Sensing sensor (Stop)

1

,

2

 (Only if sensing sensor is installed)



Setpoint Auto Reset



OFF Timer



Auto display OFF
For  more  information  refer  to  the  detailed  user  reference
guide

3



Energy Consumption

1

7 SCHEDULE

4

To  set  the  startup  time  and  operation  stop  time  for  any  day  of  the
week.  It  is  possible  to  set  up  to  5  actions  per  day.  Both  operation
modes  (normal  and  setback)  can  be  selected.  Additionally  the
holiday settings and schedule nr can be set.

8 MAINTENANCE INFORMATION
Is used to display the service contact and model info.

9 CONFIGURATION
To  set  the  LCD  contrast.  You  can  also  switch  between  standard
and detailed display. When detailed display is selected, the detailed
display settings can be changed. You can also set

Quiet mode

 and

Draft prevention

.

10 CURRENT SETTINGS
This shows a list of the current settings for the available items.

11 CLOCK & CALENDAR
This allows you to set the date and time. Time can be displayed in
either 12 hour or 24 hour time format.

12 LANGUAGE
This allows you to set the displayed language.

8.

Lock

1

Display the main menu.

2

Press the

 button for 4 seconds.

3

Use

 to select the

Lock

 item and press

.

4

Use the submenu's to prohibit buttons, functions or modes.

For more information refer to the detailed user reference guide

3

.

9.

Rotation

1

Display the main menu.

2

Push the

 button for 4 seconds.

3

Use

 to select the

Rotation

 function and press

.

4

Use  the  submenu  to

Enable

  or

Disable

Rotation

  and  to

configure the rotation cycle.

For  more  information  refer  to  the  detailed  installer  reference
guide

3

.

10. Airflow direction

1

/Individual air direction

For more information refer to the detailed user reference guide

3

.

11. Quick start (SkyAir only)

1

1

Display the

Main Menu

 and proceed step  (9) to  display the basic

screen (Refer to

"22. Main menu structure"

 and

"Appendix"

).

2

Quick Start

 will appear  on the basic screen when  the  Quick  Start

function is turned ON.

12. Ventilation

Only  in  case  an  HRV  is  connected.  Refer  to  the  HRV  manuals  for
more information.

13. Energy saving options

For more information refer to the detailed user reference guide

3

.

14. Schedule

14.1 To enable/disable the schedule
1

Display the

Enable/Disable setting

 screen (14.1) (Refer to

"22. Main

menu structure"

 and

"Appendix"

).

2

Use

 to change the setting to

Enable

 or

Disable

.

3

Push

 to display the confirmation screen.

4

Use

 to select

Yes

 and push

.

14.2 To select the schedule number
1

Display  the

Select Schedule

  screen  (14.2)  (Refer  to

"22. Main

menu structure"

 and

"Appendix"

).

2

Use

 to change the setting to

Schedule nr 1

,

Schedule nr 2

,

or

Schedule nr 3

.

3

Push

 to display the confirmation screen.

4

Use

 to select

Yes

 and push

.

14.3 To use the holidays

The schedule timer will be disabled for the days that have been set
as holiday.

1

Display  the

Holidays

  screen  (14.3)  (Refer  to

"22. Main  menu

structure"

 and

"Appendix"

).

2

Use

 to select the desired day. Push

 to display

 to

set the holiday.

3

Push

 to display the confirmation screen.

4

Use

 to select

Yes

 and push

.

14.4 To change the schedule settings of the selected schedule nr

The schedule timer will be disabled for the days that have been set
as holiday.

1

Display  the

Settings

  screen  (14.4)  (Refer  to

"22. Main  menu

structure"

 and

"Appendix"

).

2

Use

 to select the desired day (1).

3

Use

  to  highlight  the  Operation  start

Time

  and

  to  set

the desired Operation start

Time

 (2).

4

Use

 to highlight the action and

 to select the desired

Act

.

5

Use

  to  highlight  the  temperature  and

  to  select  the

desired value.

6

To set a different day of the week, use

 to highlight the day.

Use

 to change the day.

7

To copy all actions of the day previously set, push

.

8

When the entire schedule settings are completed, push

 to

display the confirmation screen.

9

Use

 to select

Yes

 and push

.

15. Filter auto clean

This  function  is  available  only  on  the  model  whose  panel  has
automatic  cleaning  function  of  filter.  Needs  to  be  set  when
operation is OFF.

16. Maintenance information

1

Display the

Maintenance Information

 screen (16) (Refer to

"22. Main

menu structure"

 and

"Appendix"

).

2

The phone number for the

Contact info

will appear at the top of the

screen.  The  model  info  of  the

Indoor unit

  and

Outdoor unit

  of  your

product will appear on the bottom of the screen.

3

Push

 to return to the

Main Menu

.

17. Configuration

17.1 To select quiet mode enable/disable
1

Display the

Quiet Operation Mode

 settings screen.

2

Display  the

Enable/Disable

  screen  (17.1)  (Refer  to

"22. Main

menu structure"

 and

"Appendix"

).

3

Use

 to select

Enable

 or

Disable

.

4

Push

 to display the confirmation screen.

5

Use

 to select

Yes

 and push

.

17.2 To select quiet mode settings
1

Display the

Quiet Operation Mode

 settings screen.

2

Display the

Settings

 screen (17.2).

3

Use

 to select the

start

 or

End time

.

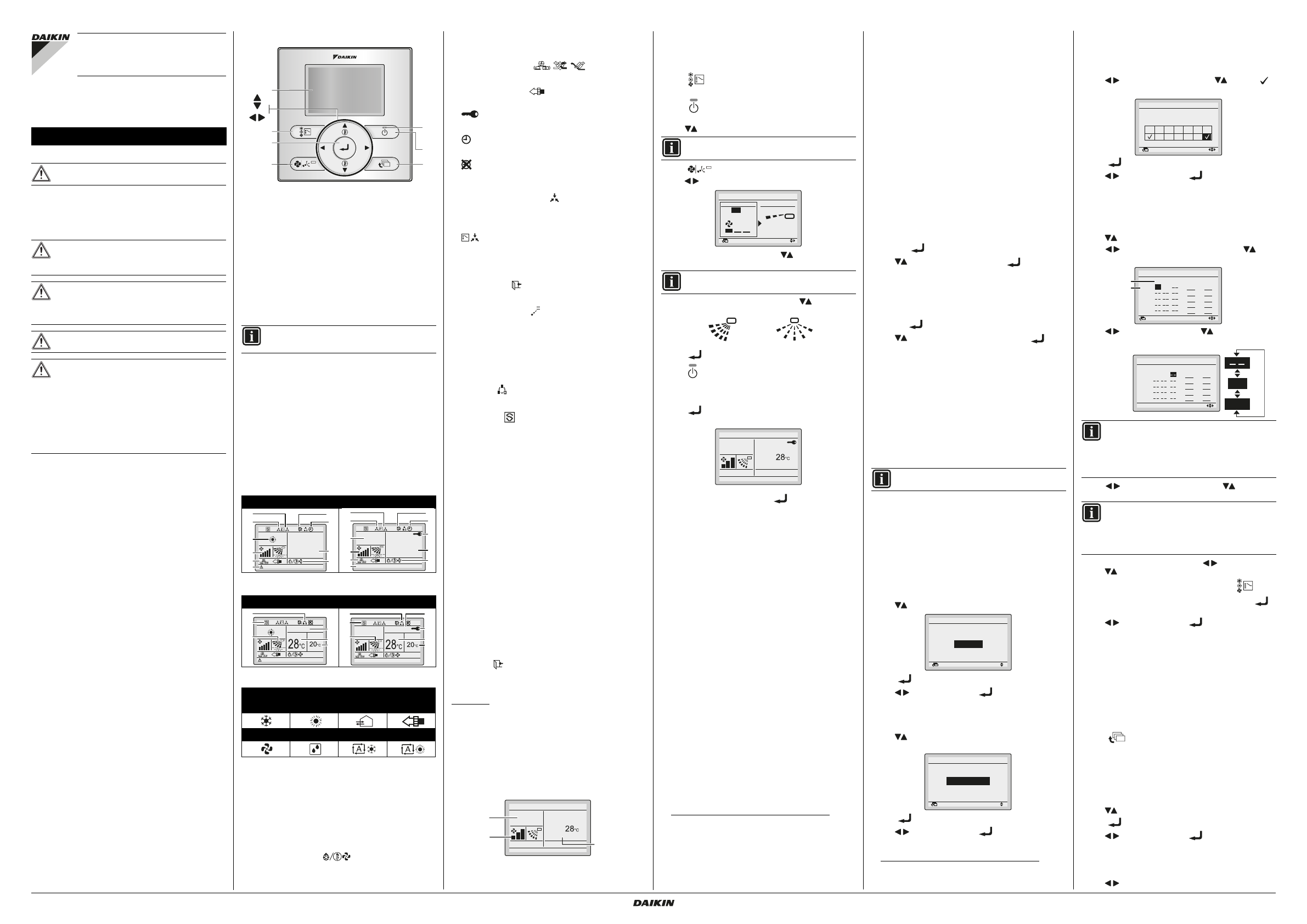

Installation and

operation manual

a

3P419248-1-KA

OPERATION

Also  see  operation  manual  attached  to  the  outdoor  and
indoor unit.

WARNING

Do

NOT

  play  with  the  unit  or  its  remote  controller.

Accidental operation by a child may result in impairment of
bodily functions and harm health.

WARNING

Never  disassemble  the  remote  controller.  Touching  the
interior  parts  may  result  in  electric  shocks  or  fire.  Consult
your  Daikin  dealer  or  authorized  contactor  for  internal
inspections and adjustments.

WARNING

To avoid electric shocks, do not operate with wet hands.

WARNING



Do

NOT

  modify  or  repair  the  remote  controller.  This

may  result  in  electric  shocks  or  fire.  Consult  your
Daikin dealer.



Do

NOT

  relocate  or  reinstall  the  remote  controller  by

yourself.  Improper  installation  may  result  in  electric
shocks or fire. Consult your Daikin dealer.



Do

NOT

  use  flammable  materials  (e.g.  hairspray  or

insecticide)  near  the  product.  Do  not  clean  the
product  with  organic  solvents  such  as  paint  thinner.
The use of organic solvents may cause crack damage
to the product, electric shocks, or fire.

INFORMATION

This is the only button that works when the backlight is not
lit.

With icons

With icons and text (default)

With icons

With icons and text

Operation mode

cool

Heat

Vent

Air Clean

Fan

Dry

Auto (Cool)

Auto(Heat)

1

9
4

5

3

2

8

6

7

28

°C

1

11

3

8

4

5

10

2

9

6

Heat

Set   to

28

°C

Error: Push Menu button

1

11

3

8
7

4

5

10

2

9

6

F r i

11: 03

14

3

13

15

12

16

F r i

11: 03

Error: Push Menu button

Heat

Set   to

Room

14

3

7

13

15

12

16

R e t u r n   S e t t i n g

a

c

b

Cool

R e t u r n

Set to

Cool

INFORMATION

When in

Dry

 or

Vent

 mode, the fan speed can not be set.

INFORMATION

When in

Dry

 or

Vent

 mode, the fan speed can not be set.

1.

This function is not compatible with SkyAir
RR+RQ units.

2.

In case of a simultaneous operation system, the
system is controlled by the sensing sensor
mounted in the master indoor unit.

3.

The detailed user reference guide and installer
reference guide are available on

http://

www.daikineurope.com/support-and-manuals/
product-information/

.

R e t u r n

S e t t i n g

R e t u r n

S e t t i n g

A i r fl ow   l e ve l / d i re c t i o n

Le ve l

D i re c t i o n

Po s i t i o n   0

Low

1

2

3  4

0

0

1

2

3

4

Cool

R e t u r n

S e t t i n g

Set to

Cool

4.

The schedule will not be available when a
centralised controller or the BRP7A51 Digital
Input Adapter is connected.

INFORMATION

Repeat this procedure to turn

Quick Start

 function off.

R e t u r n

S e t t i n g

Enable/Disable

S c h e d u l e

Disable

S e t t i n g

Select Schedule

S c h e d u l e

Schedule nr 1

R e t u r n

INFORMATION (Act column)

There are 3 types of operations:

1.

The temperature setpoints can be configured.

2.

The setback temperature setpoints can be configured.

3.

The  temperature  and  setback  temperature  setpoints
are disabled.

INFORMATION (Cool and Heat column)

__: Indicates  that  the  temperature  setpoint  for  cool/heat
and setback temperature setpoint for this time period is not
specified. The last active setpoint will be utilized.
-  -:  Indicates  that  the  setback  function  is  disabled  for  this
time period with action OFF.

R e t u r n

S e t t i n g

S c h e d u l e

Holidays
 Multiple Selection

Sun Mon Tue Wed Thu Fri Sat

(1)

S e t t i n g

S c h e d u l e   n r   1

Mon

Time      Act     Cool     Heat
–

6

:00

:

:

:

:

R e t u r n

(2)

S e t t i n g

S c h e d u l e   n r   1

Mon

Time      Act     Cool     Heat

–

6 :00

:

:

:

:

ON

OFF

1

2

3
