6
Русский

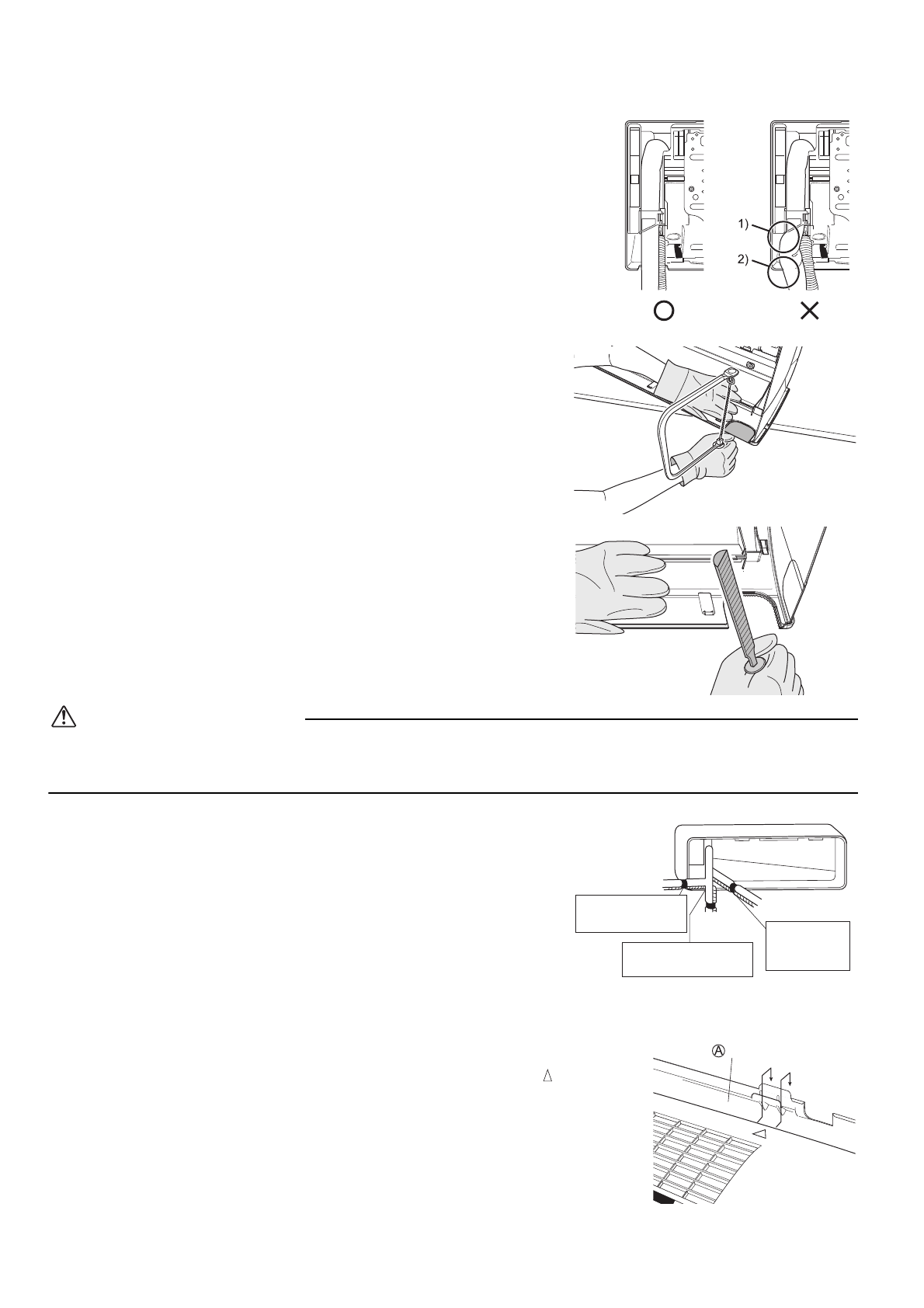

Монтаж
внутреннего
агрегата
3.
Монтаж
внутреннего
агрегата
•
В
случае
перегиба
или
деформации
трубопроводов
хладагента
примите
следующие
меры
предосторожности
.
Если
работы
не
выполнены
должным
образом
,
возможно
возникновение
ненормального
звука
.
1)
Сильно
не
прижимайте
трубопроводы
хладагента
к
нижней
раме
.
2)
Сильно
не
прижимайте
трубопроводы
хладагента
к
передней
решетке
.
•
Удалите
крышку
отверстия
под
трубопровод
,
как
показано
ниже
.
1)
Срежьте
лобзиком
крышку
отверстия
под
трубопровод
с
внутренней
стороны
передней
решетки
.
Направляете
лезвие
лобзика
вдоль
канавки
и
срежьте
крышку
отверстия
под
трубопровод
с
неровной
внутренней
поверхностью
.
2)
После
удаления
крышки
выполните
зачистку
напильником
.
Удалите
заусенцы
на
срезе
полукруглым
напильником
.
ПРЕДОСТЕРЕЖЕНИЕ
•
Удаление
крышки
отверстия
под
трубопровод
кусачками
приводит
к
повреждению
передней
решетки
.
Не
используйте
кусачки
.
•
Надевайте
перчатки
во
время
удаления
крышки
отверстия
под
трубопровод
.
3-1.
Расположенный
справа
трубопровод
,
отходящий
в
сторону
,
назад
или
вниз
1)
Прикрепите
дренажный
шланг
к
нижней
стороне
трубопроводов
хладагента
с
помощью
липкой
виниловой
ленты
.
2)
Оберните
оберните
трубопроводы
хладагента
и
дренажный
шланг
изоляционной
лентой
.
3)
Проложите
трубопроводы
хладагента
и
дренажный
шланг
через
отверстие
в
стене
.
Затем
установите
внутренний
агрегат
на
крюки
монтажной
пластины
,
ориентируясь
по
обозначениям
на
верхней
поверхности
агрегата
.
Расположенный
справа и отходящий
вниз трубопровод
Расположенный справа
и отходящий назад
трубопровод
Расположенный
справа и отходящий
в сторону
трубопровод
Скрепите трубопровод
хладагента
и дренажный шланг
изоляционной лентой.
Удалите крышку отверстия
под расположенный справа
и отходящий в сторону.
Удалите крышку отверстия
под расположенный справа
и отходящий вниз трубопровод.
Монтажная
платина
