9
Русский
Монтаж
внутреннего
агрегата
5-5.

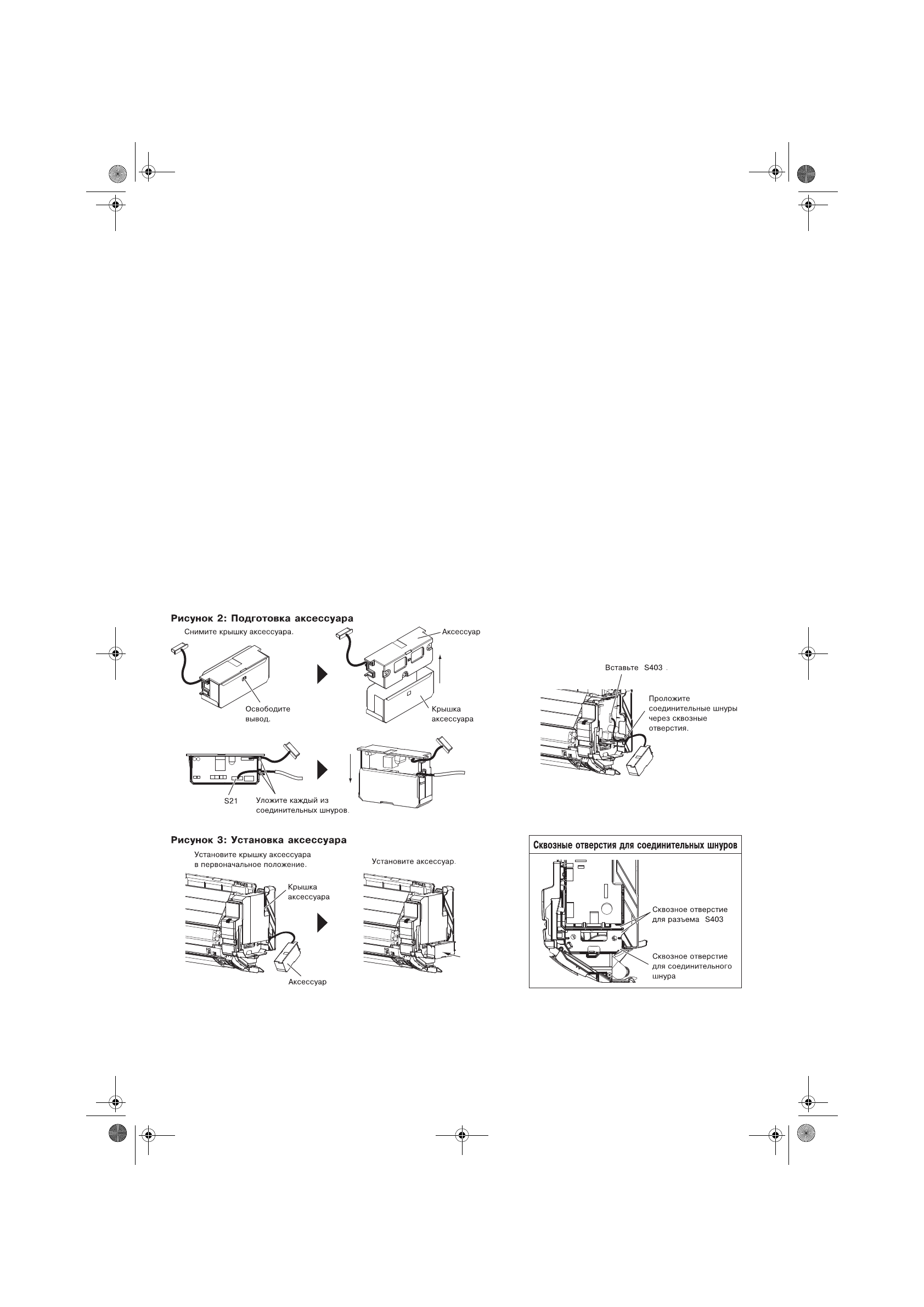

Подготовьте
дополнительное
оборудование
(
отдельное
изделие
) (
рис
. 2).
1)
Снимите
крышку
с
дополнительного
оборудования
(
отдельное
изделие
).
2)
Вставьте
соединительный
кабель
в
разъем
"S21" (
белый
)
дополнительного
оборудования
(
отдельное
изделие
).
3)
Проложите
соединительные
кабели
через
вырезы
в
дополнительном
оборудовании
,
затем
установите
крышку
дополнительного
оборудования
в
исходное
положение
.
4)
Вставьте
разъем
дополнительного
оборудования
(
отдельное
изделие
)
в
разъем
"S403"
коробки
электрических
компонентов
внутреннего
агрегата
.
Проложите
соединительный
кабель
через
вырез
в коробке электрических
компонентов
внутреннего
агрегата
.
5-6.
Установите
крышку
коробки
электрических
компонентов
в
исходное
положение
(
рис
. 3).
5-7.
Установите
дополнительное
оборудование
(
отдельное
изделие
) (
рис
. 3).
1)
Установите
дополнительное
оборудование
(
отдельное
изделие
)
в
коробку
электрических
компонентов
внутреннего
агрегата
.
2)
Проложите
соединительный
кабель
,
как
показано
на
рис
. 3.
* 5-8.
Установите
коробку
электрических
компонентов
внутреннего
агрегата
в
исходное
положение
.
1)
Установите
заслонку
.
2)
Установите
коробку
электрических
компонентов
(1
винт
).
3)
Установите
термистор
в
исходное
положение
на
теплообменнике
.
4)
Установите
разъем
S200
в
исходное
положение
.
5)
Подсоедините
кабель
связи
.
5-9.
Установите
переднюю
решетку
в
исходное
положение
(2
винта
).
5-10.
Установите
сервисную
крышку
(1
винт
).
"
"
"
"
"
"
