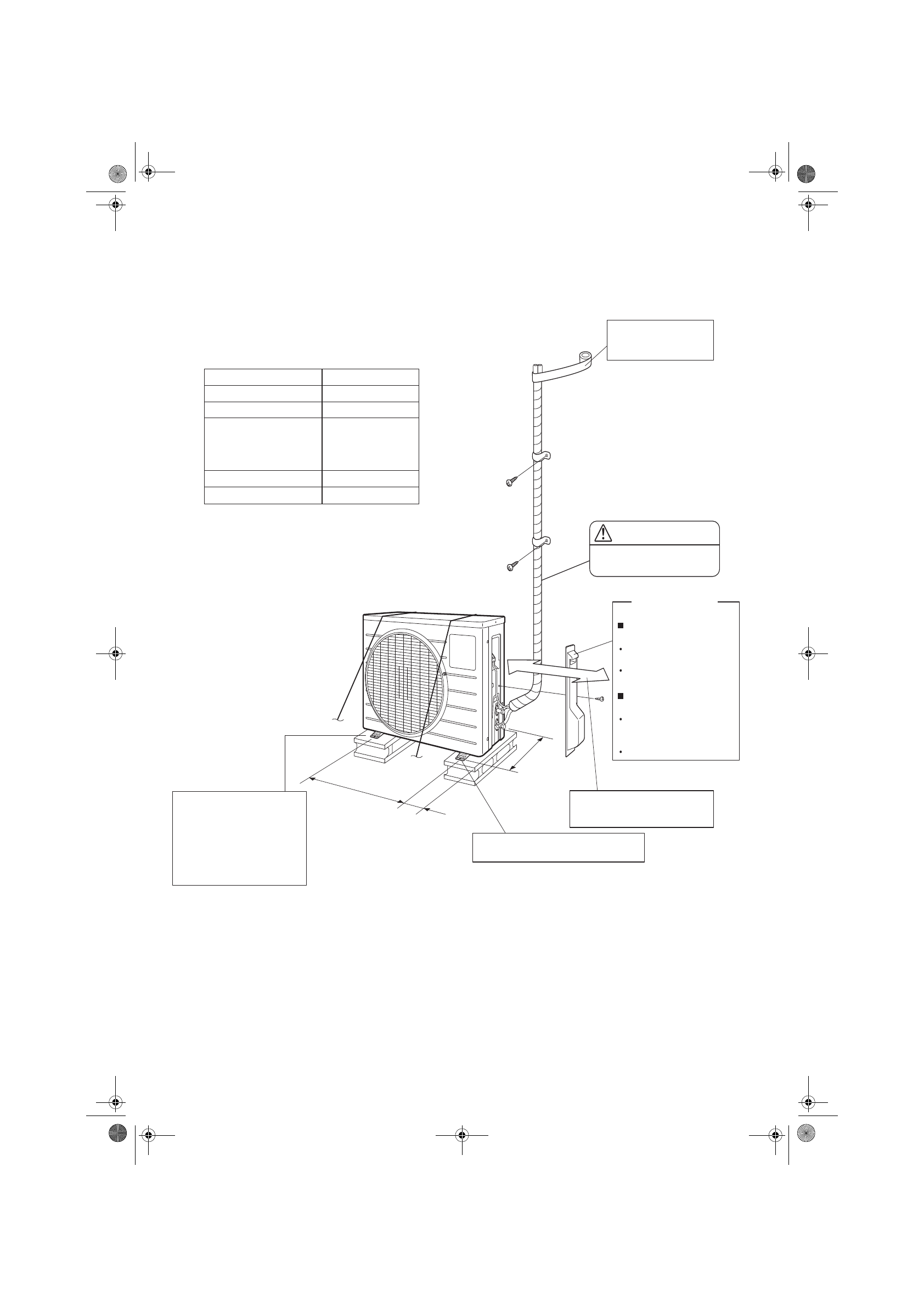

Русский
Монтажный
чертеж
наружного
агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Используйте трубопровод
длиной от 1,5 м до 15 м.
Оберните изоляционную
трубу снизу доверху
внешней обмоткой.
В местах с плохим дренажем
используйте для наружного
агрегата блочное основание.
Отрегулируйте высоту опор так,
чтобы блок располагался
горизонтально. В противном
случае возможна утечка воды
или образование луж.
Если агрегат может упасть, используйте
болты опор или проволоку.
Предусмотрите пространство
для обслуживания трубопроводов
и электрических компонентов.
250 мм от стены
единицы измерения: мм
Наружный диаметр 9,5 мм
Газовая линия
Жидкостная линия
Наружный диаметр 6,4 мм
20 г/м
Максимально допустимая длина
12 м
15 м
Максимально допустимая высота
Дополнительный хладагент,
необходимый для трубопровода
хладагента за пределами
участка длиной 10 м.
*
Добавьте надлежащее количество дополнительного хладагента.
В противном случае возможно ухудшение рабочих характеристик.
*
Предлагаемая наименьшая длина трубопровода составляет 1,5 м,
чтобы предотвратить шум от наружного агрегата и вибрацию.
(Механический шум и вибрация могут возникать в зависимости
от способа монтажа блока и среды, в которой он используется.)
1,5 м
Минимально допустимая длина
470
(Центры отверстий
под болты в опорах)
(От края блок
а)
96
Центры
отверстий
под болты
в опорах
300
Снятие крышки запорного
вентиля.
Удалите винты на крышке
запорного вентиля.
Сдвиньте вниз
и снимите крышку.
Закрепление крышки
запорного вентиля.
Вставьте верхнюю часть
крышки запорного вентиля
в вентиля в наружный агрегат.
Затяните винты.
Крышка запорного
вентиля
*
