13
Надежно закрепите соединение шланга.
Подк лючите сигнальный провод к вну-
т р е н н е м у б л о к у ( н е п о д к л ю ч а й т е
ис т очник пи т ания).
Расположите соединительные трубы,
кабель, дренажный шланг, как пока-
зано на рис. 6, а затем подсоедините
дренажный шланг к сливному отвер-
стию. Дренажный шланг должен быть
проложен под нак лоном (вниз). Скре-
пите соединительные трубы, кабели и
дренажный шланг вместе виниловой
лентой. Обеспечьте достаточное про-
странство между дренажной трубой и
землей. Не ставьте дренажную трубу
в воду или канаву.
2. Подключение труб с левой стороны.
Переместите выпускную трубку в ле-
вую сторону и снимите крышку с правой
стороны. Закрепите трубы в пазу вну-
треннего блока с помощью фиксирую-
щего зажима.
Следующие этапы монтажа такие же,
как в предыдущем пункте.
Примечание.
Повесьте внутренний блок на монтаж-
ную пластину и убедитесь, что он распо-
ложен по центру пластины.
Перемещайте внутренний блок в левую
и правую стороны монтажной пластины
до тех пор, пока крючки плотно не войдут
в пазы (до щелчка).
УСТАНОВКА НАРУЖНОГО БЛОКА
Если требуются кронштейны для уста-
новки наружного блока, Вам необходимо
приобрести их самостоятельно (рис. 10).
Соберите монтажную раму и опоры с по-
мощью прилагаемых 6 винтов, простых
шайб, пружинных шайб и гаек.
Определите места для монтажа левой
и правой опор. Убедитесь, что левая
и правая опоры находятся на одном
уровне. Просверлите 6 или более от-
верстий на стене в соответствии с раз-
мерами опор сплит-системы.
Закрепите монтажную раму на стене.

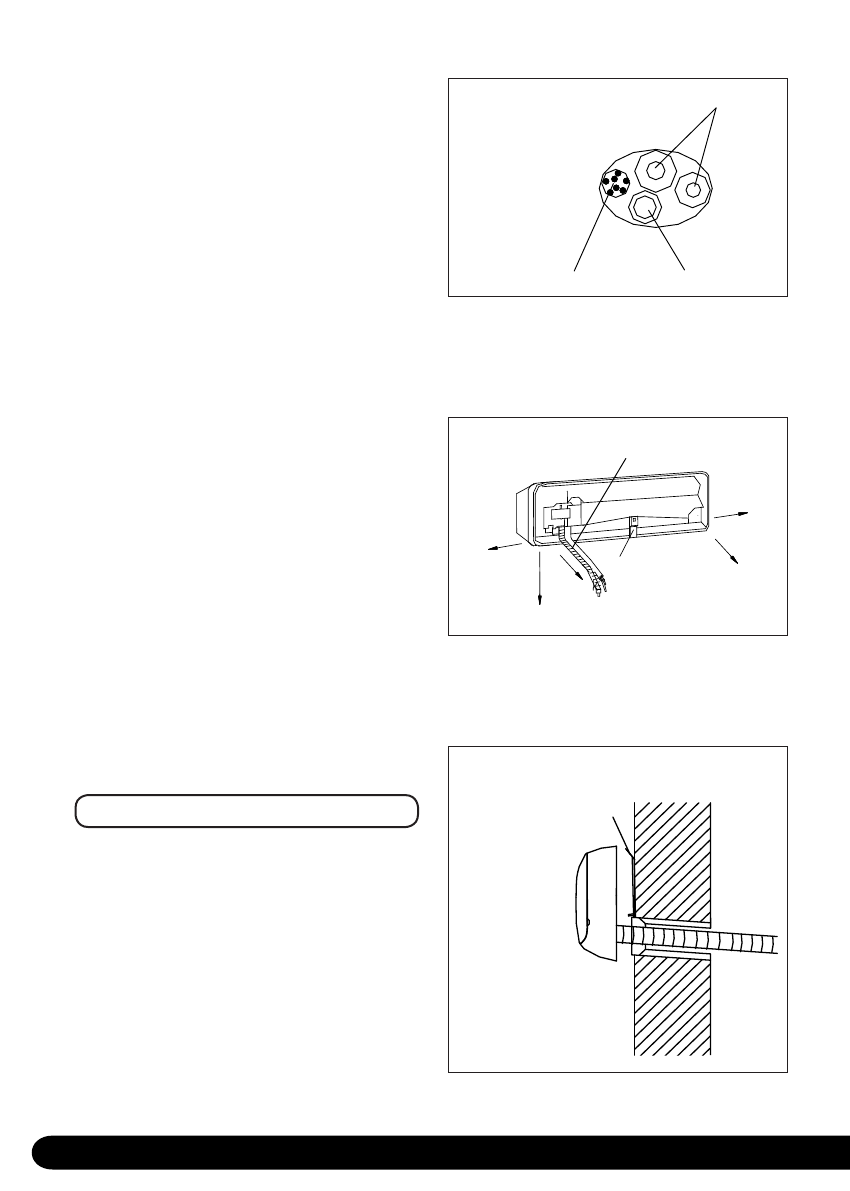

Рис. 7
Рис. 6
Рис. 8
Соединительные провода
Трубопровод
Сливная труба
Рис
.
6
Сливной шланг
Правый край
Рис
.
7
Низ
Правый
угол
Фиксатор
Левый
угол
Левый край
стена
Рис
.
8
Монтажная
плата
