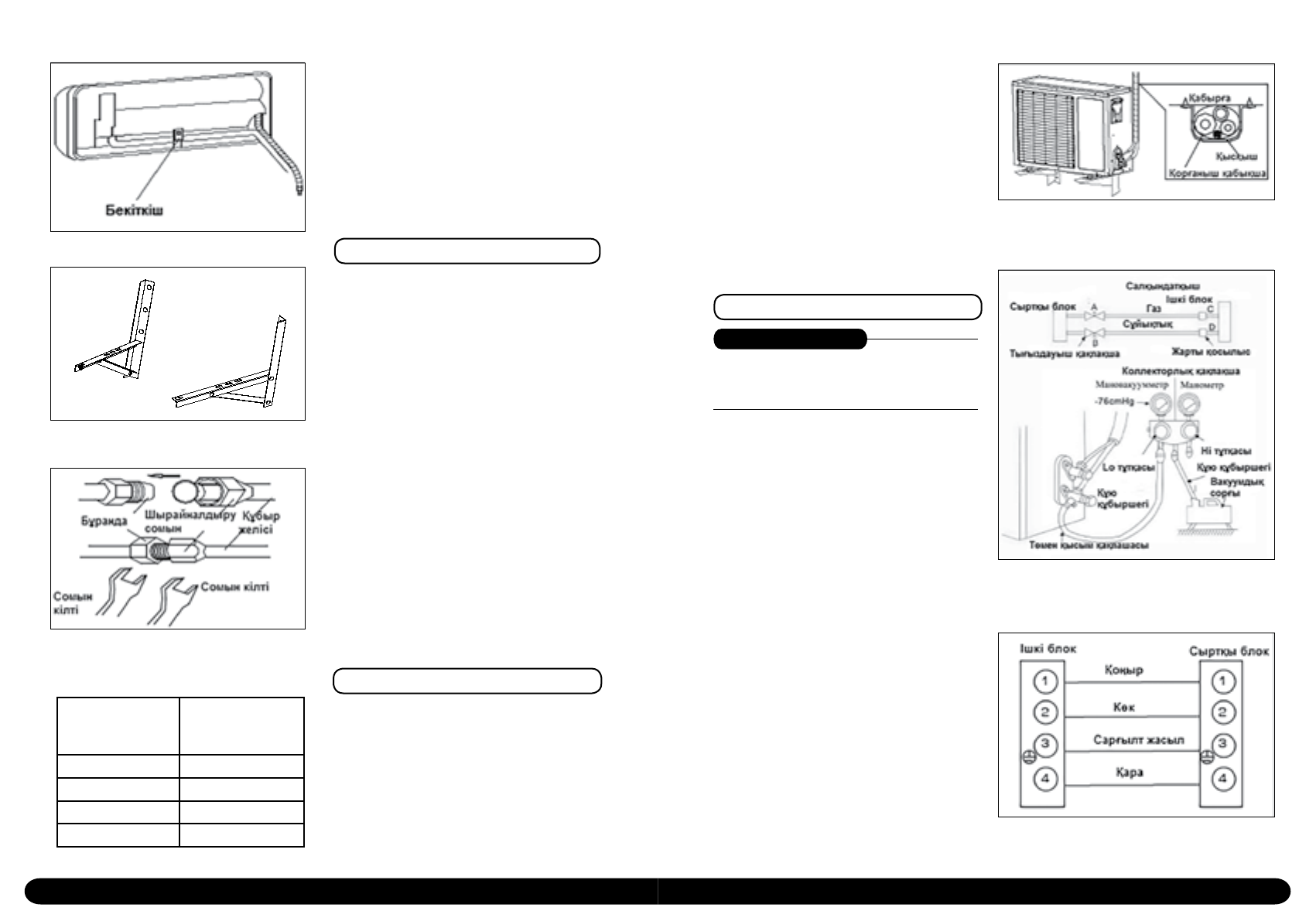

4 бұ р ан дамен бекітіңіз. Байланыстыру ор-

нықты және сенімді болу керек.

Сыртқы  блокты  орнату  кезінде  оның  құ-

лап кетуіне жол бермеу үшін, сым ар қан-

ның көмегімен ілу керек.

Орнату  және  жөндеу  кезінде  құралдар

мен компоненттер құлап кетуден қорғалу

керек.

Монтаждық  қаңқаның  орнықтылығын

үне мі тек серіп тұрыңыз.

ҚҰБЫРЛАРДЫ ЖАЛҒАУ

1. Сыртқы  блоктың  қысымтығының  қақ-

пағы алып тастаңыз.

2. Сомынды  бұранданың  ортасымен  те-

ңес тіріңіз және сомынды қолмен тығыз

бұ раңыз.

3. Сомынды  торсионды  сомын  кілтімен

шертілгенше  тығыз  бұраңыз  (11-су-

рет).

4. Түтікшені  жалғау  үшін  торсионды  со-

мын  кілтін  пайдалану  ұсынылады.

Қа ра пайым  сомын  кілтін  пайдалану

бұ ран далық  байланыстың  бүлінуіне

әке луі  мүмкін.  Бұрандауға  қажетті

күш ті  таңдау  үшін,  2-кестедегі  мәлі-

мет терді қолданыңыз.

5. Құбырдың  иілу  радиусы  тым  кіші  бол-

май  керек,  әйтпесе  құбыр  сынып

кетуі  мүмкін,  сондықтан  қызмет  көр-

сетуші  қызметкер  түтікшеі  ию  үшін

құбырбүккішті пайдалану керек.

6. Құбырға  судың,  шаңның  немесе  құм-

ның кіруіне жол бермеңіз.

ҚҰБЫРЛАРДЫ ОРАП БАЙЛАУ

Құбыр  желісі  мен  құрғатқыш  құбырды

бұзып  алмайтындай  етіп  құбырларды

қор ғану  ПВХ-таспасымен  мұқият  орап

бай лаңыз.

Орап  байлау  сыртқы  блоктың  ішкі  жа ғы-

нан сыртқы блокқа қарай басталу керек.

Сенімдірек  бекіту  үшін,  ПВХ-таспаны  жа-

бысқақ таспамен бекітіңіз.

Рис

. 10

11-сурет

10-сурет

9-сурет

Құбырдың

өлшемі,

(мм)

Айналу

моменті,

(N. м)

φ 6.35 (1/4”)

15~20

φ 9.52 (3/8”)

35~40

φ 12.7 (1/2”)

50~55

φ 15.88 (5/8”)

68~82

2-кесте

Судың ағуын қамтамасыз ету үшін, құр-

ғатқыш құбыр сәл төменге қарай көлбеу

тұру керек.

Егер ішкі блок сыртқы блокка қарағанда

төмен болса, судың үйге ағуының алдын

алу  үшін,  құрғатқыш  құбырды  бө лек

салыңыз.

Арнайы  қапсырмалардың  көмегімен  құ-

быр ларды қабырғаға бекітіңіз (12 сурет).

Тығыздағыш  резеңкелердің  немесе  бі-

теуіш тердің  көмегімен  сыртқы  саңылау-

ларды жабыңыз.

ВАКУУМДАУ

НАЗАР АУДАРЫҢЫЗ!

Салқындату  жүйесіндегі  ылғалды  ауа

компрессордың  жұмыс  істеуінде  ақау-

лықтар туғызуы мүмкін.

Аспапты  құру  кезінде  орынжайдан  не-

месе  сырттан  кіретін  ылғалды  ауа  мыс

түтіктерді  толтырып  тастайды.  Нәти-

жесінде  компрессор  үлкен  жүкте мемен

жұмыс істейтін болады және көп қызады.

Ылғалдың  болуы  жүйенің  дұрыс  жұмыс

істеуіне де теріс әсер етеді. Себебі сплит-

жүйеге  толтырылған  фреонның  құра-

мында  элементтерді  ішінен  майлауға

ар нал ған азғантай майдың мөлшері бар.

Бұл май ылғал тартқыш, бірақ суды сі ңі-

ріп  алған  жағдайда,  іштен  майлау  тиім-

ділігі  төмен  болады,  бұл  уақытынан  бұ-

рын тозуға әкеледі.

Жүйенің ішінен ауаны шығару вакуумдық

сору арқылы жүзеге асырылады.

Бұл операцияда вакуумдық сорғы, жоға-

ры  қысымды  түтікше,  жоғары  және  тө-

мен қысымды екі манорметр тобы керек

болады (13-сур.).

Басқару  шұраларындағы  қысымтығын-

дарды  ашпай,  бөліп  таратқышы  бар

кірі сіне  вакуумдық  сорғыдан  шығатын

құбыр шекті  қосыңыз.  Ол  15-30  минут

жұмыс істеу керек. Осы уақыттың ішінде

13-сурет

12-сурет

14-сурет
