12

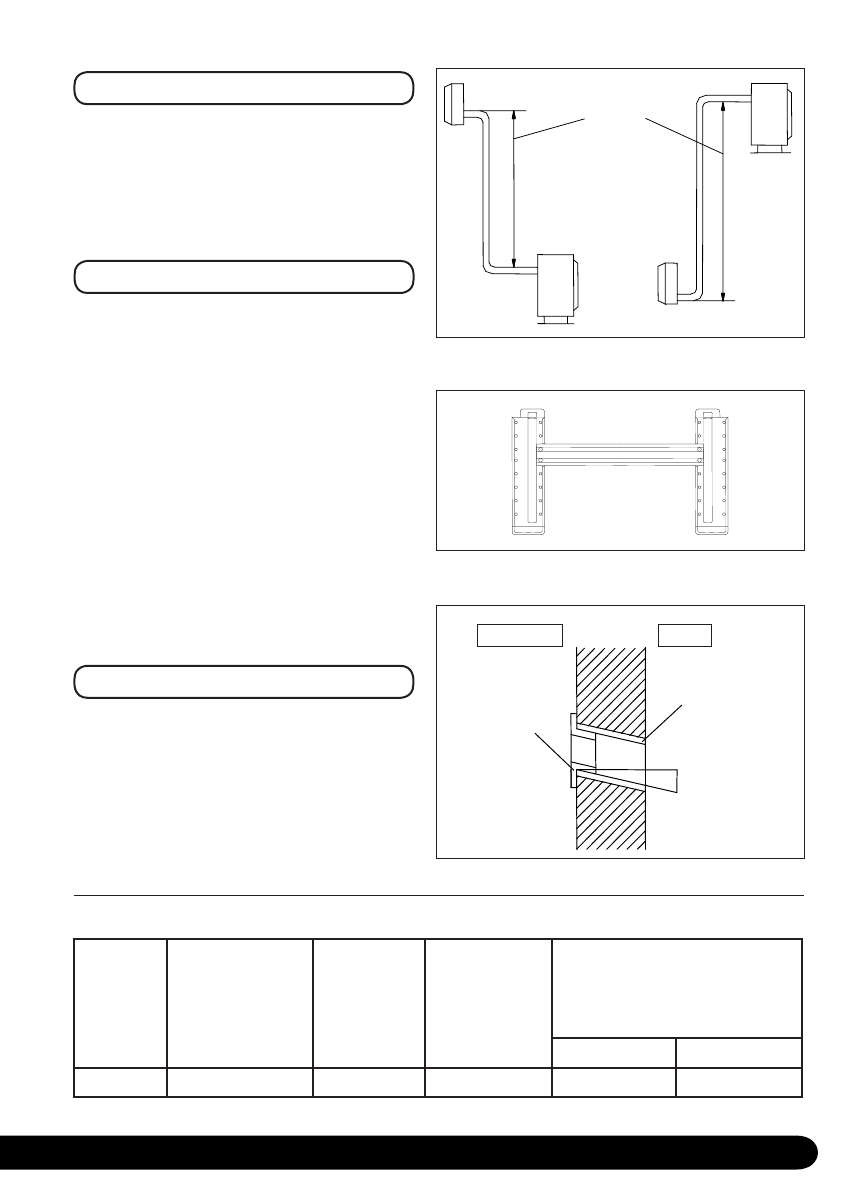

РАЗНОСТЬ ВЫСОТ
Убедитесь, что разность уровней (вы
-
соты) внутреннего и наружного блоков
не более 5 метров (рис.3).
Если протяженность труб более
7
м,
но менее
15
м, необходимо дополнить
хладагент в соответствии с таблицей 1.
УСТАНОВКА МОНТАЖНОЙ ПАНЕЛИ
Расположите металлическую монтаж
-
ную панель внутреннего блока на стене
в соответствии с рис. 4.
Для надежной фиксации монтажной
панели в стене должно быть не менее
4
отверстий для крепления. Убедитесь,
что монтажная панель выровнена по
горизонтали.
Просверлите отверстие в стене, как по
-
казано на рис.
5.
Отверстие диаметром
70
мм должно быть слегка наклонено
наружу.
Отрежьте трубку из ПВХ под неболь
-
шим углом длиной немного коро
-
че, чем толщина стены, и вставьте ее
в отверстие (рис. 5).
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Вывести монтажные трубы из внутрен
-
него блока можно с разных сторон, как
показано на рис.
7.
Выберите наиболее
подходящую Вам сторону.
1. Подключение труб с правой сто
-
роны
Вытащите шланг из нижней части
шасси и подк лючите дренажную трубу
.
Рис.
4
Левая
сторона
Правая
сторона
Рис. 4
Мин.
длина
трубы
(м)
Максимально
допустимая
длина трубы без
дополнительной
заправки
хладагента (м)
Предельно
допустимая
длина трубы
(м)
Предельно
допустимая
высота между
внутр. и внеш.
блоками (м)
Количество
дополнительного
хладагента (г/м)
< 12000 БТЕ
> 18000 БТЕ
2
5
15
5
20
30
Таблица 1
Рис. 5
стена
настенная
крышка
трубка ПВХ
небольшой
уклон
улица
помещение
Рис. 5
Разность высот
Рис. 3
Внутренний блок
Внешний блок
Внешний блок
Внутренний блок
Рис. 3
