Устройство кондиционера

Управление кондиционером

Управление кондиционером

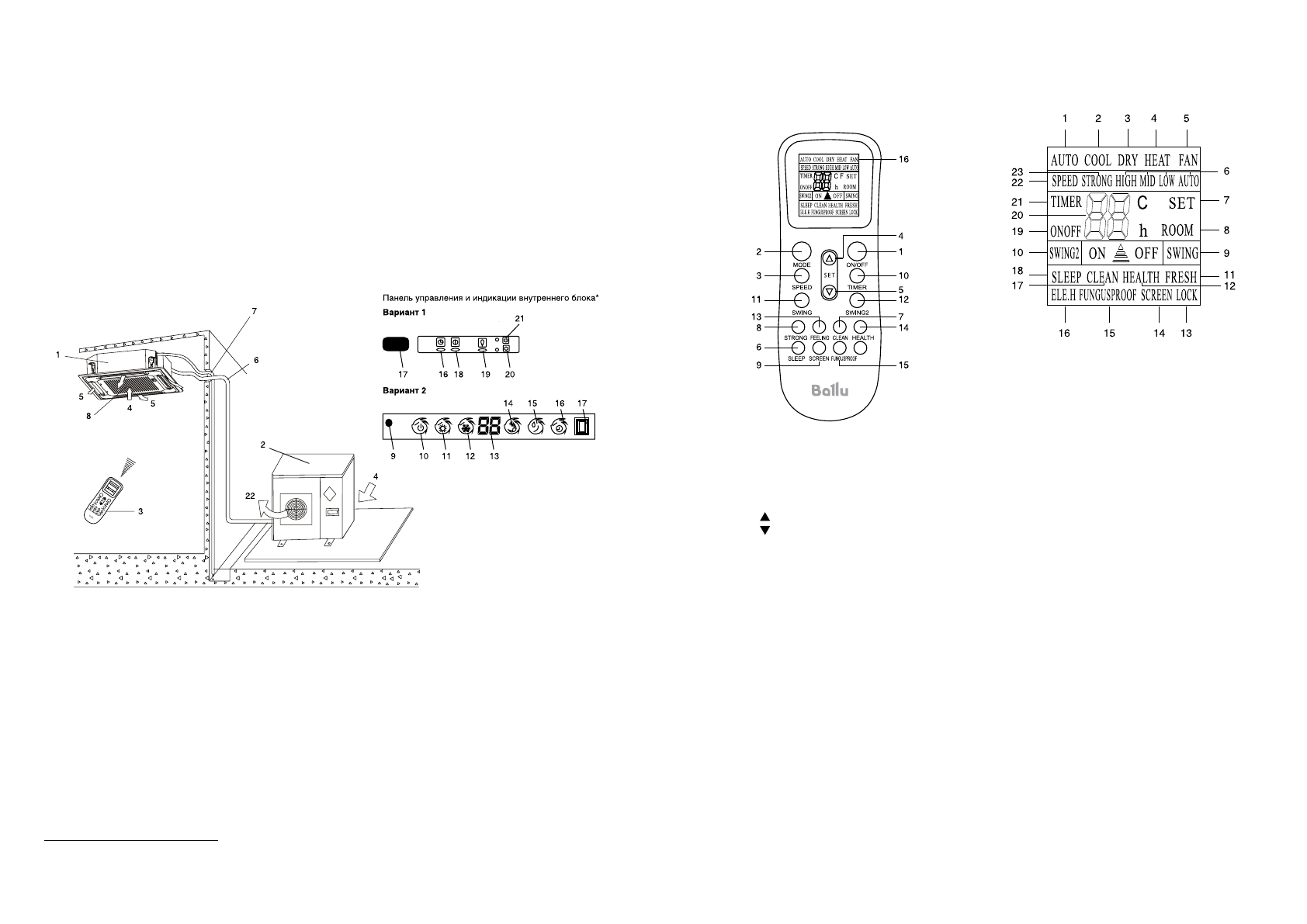

Модель пульта и его характеристики

1.  Кнопка ON/OFF – включение/выключение.
2.  Кнопка  MODE  –  выбор  режима  работы:

Автоматический  –  Охлаждение  –  Осушение  –
Вентиляция – Обогрев.

3.  Кнопка SPEED – выбор скорости вращения вен-

тилятора.

4.  Кнопка   – увеличение температуры.
5.  Кнопка   – уменьшение температуры.
6.  Кнопка SLEEP – установка ночного режима ра-

боты.

7.  Кнопка CLEAN

*

 – активация функции самоочист-

ки внутреннего блока.

8.  Кнопка  STRONG

*

  –  активация  интенсивного  ре-

жима работы.

9.  Кнопка  SCREEN

*

  –  подсветка  дисплея  на  вну-

треннем блоке.

10.  Кнопка TIMER – активация таймера на включение

и выключение.

11.  Кнопка  SWING  –  управление  направлением  воз-

душного потока по вертикали.

12.  Кнопка  SWING2

*

  –  управление  направлением

воздушного потока по горизонтали.

13.  Кнопка FEELING

*

 – активация режима поддержа-

ния  заданной  температуры  вокруг  пользователя
(рядом с пультом ДУ).

14.  Кнопка  HEALTH

*

  –  включение  режимов  иониза-

ции и «приток свежего воздуха».

15.  Кнопка  FUNGUSPROOF  –  активация  режима  ав-

томатической просушки внутреннего блока.

16.  Панель  индикации  пульта  дистанционного

управления.

Индикация пульта ДУ

1.  AUTO – выбор Автоматического режима работы;
2.  COOL (ОХЛАЖДЕНИЕ);
3.  DRY (ОСУШЕНИЕ);
4.  HEAT (ОБОГРЕВ);
5.  FAN (ВЕНТИЛЯЦИЯ);
6.  HIGH, MID, LOW, AUTO – скорость вращения вен-

тилятора;

7.  SET  –  заданная  (установленная  температура  в

помещении);

8.  ROOM – желаемая температура в помещении;
9.  SWING – индикация направления воздушного по-

тока по вертикали;

10.  SWING2

*

  –  индикация  направления  воздушного

потока по горизонтали;

11.  FRESH

*

 – в данной серии не используется;

12.  HEALTH

*

 – в данной серии не используется;

13.  LOCK  (БЛОКИРОВКА  КНОПОК)  –  в  данной  се-

рии не используется;

14.  SCREEN

*

  –  подсветка  дисплея  на  внутреннем

блоке;

15.  FUNGUSPROOF  –  индикация  режима  автомати-

ческой просушки внутреннего блока;

16.  ELE.H

*

 – в данной серии не используется;

17.  CLEAN

*

  –  индикатор  функции  самоочистки  вну-

треннего блока;

18.  SLEEP  (НОЧНОЙ  РЕЖИМ)  –  индикация  ночного

режима работы;

19.  ON OFF – включение/выключение кондиционера;
20.  Заданная температура;
21.  TIMER – включение таймера;
22.  SPEED – индикатор скорости вращения вентиля-

тора.

23.  STRONG

*

 – индикатор интенсивного режима ра-

боты.

•  За гряз нен ный  воз душ ный  фильтр  сни жа ет

эф фек тив ность  ох лаж де ния  и  на гре ва,  по-
это му чи с ти те его каж дые две не де ли.

Устройство кондиционера

Кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го  бло ков,  со еди нен ных  тру бо про во да ми.
Уп рав ле ние  кон ди ци о не ром  осу ще ств ля ет ся  с
пуль та дис тан ци он но го уп рав ле ния или с па не-
ли уп рав ле ния и ин ди ка ции вну т рен не го бло ка.

Наименование узлов и деталей кондиционера

1.  Внутренний блок
2.  Наружный блок
3.  Пульт дистанционного управления
4.  Вход воздуха
5.  Направляющая заслонка
6.  Соединительные трубопроводы
7.  Шланг для отвода конденсата
8.  Воздухозаборная решетка с воздушным фильтром
9.  Кнопка ВКЛ./ВЫКЛ.
10.  Индикатор режима работы
11.  Индикатор режима обогрева

12.  Индикатор режима охлаждения
13.  Индикатор температуры
14.  Индикатор режима SLEEP
15.  Индикатор режима осушения
16.  Индикатор таймера
17.  Приемник ИКсигналов пульта ДУ
18.  Индикатор работы компрессора
19  Индикатор электропитания
20  Кнопка включения ручного режима
21.  Кнопка ВКЛ./ВЫКЛ. автоматического режима
22.  Выход воздуха

* Панель управления и индикации Вашего кондиционера может визуально отличаться от приведенного схематичного изображе-

ния. Функции при этом останутся прежними (возможные варианты функций приведены в вариантах 1 и 2).

* В данной серии не используется.
