Устройство кондиционера

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11

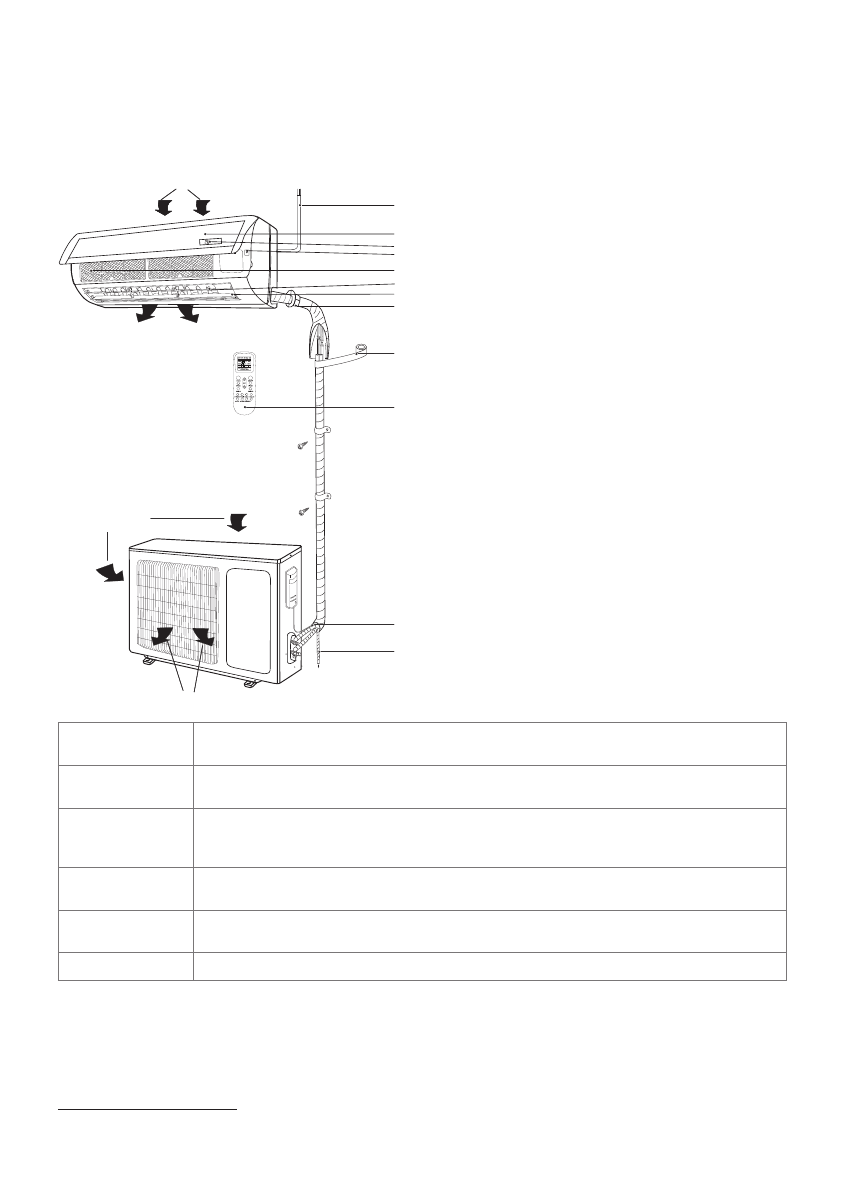

1 – Шнур питания.

2 – Дисплей.

3 – Передняя панель.

4 – Воздушный фильтр-сетка.

5 – Горизонтальные жалюзи.

6 – Вертикальные жалюзи.

7 – Кнопка ручного выключения.

8 – Межблочная трасса для хладагента.*

9 – Изоляция.*

   10 – Дренажная трасса.*

   11 – Пульт дистанционного управления.

   12 – Соединительная трасса.*

Устройство кондиционера

ПРИ МЕ ЧА НИЕ

Этот кон

ди ци о нер со

сто ит из вну

т рен не го и на-

руж но го бло ков. Уп рав ле ние кон ди ци о не ром воз-
мож но с пуль та ДУ.

В комплект сплит-системы (кондиционера возду-
ха) входят: один внутренний блок кондиционера
воздуха с пультом управления в упаковке, один
внешний (наружный) блок кондиционера воздуха
в упаковке, одна инструкция пользователя.

Воздухозаборная
решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.

Воздуховыпускная
решетка

Кондиционированный воздух выходит из кондиционера через воздуховыпускную
решетку.

Пульт ДУ

С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-
рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та-
нав ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Межблочная трасса
для хладагента

Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб-
ка ми по ко то рым те чет фре он.

Наружный блок

В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие
элек три че с кие ча с ти.

Дренажный шланг

Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

  * Не входит в комплект поставки

** Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
