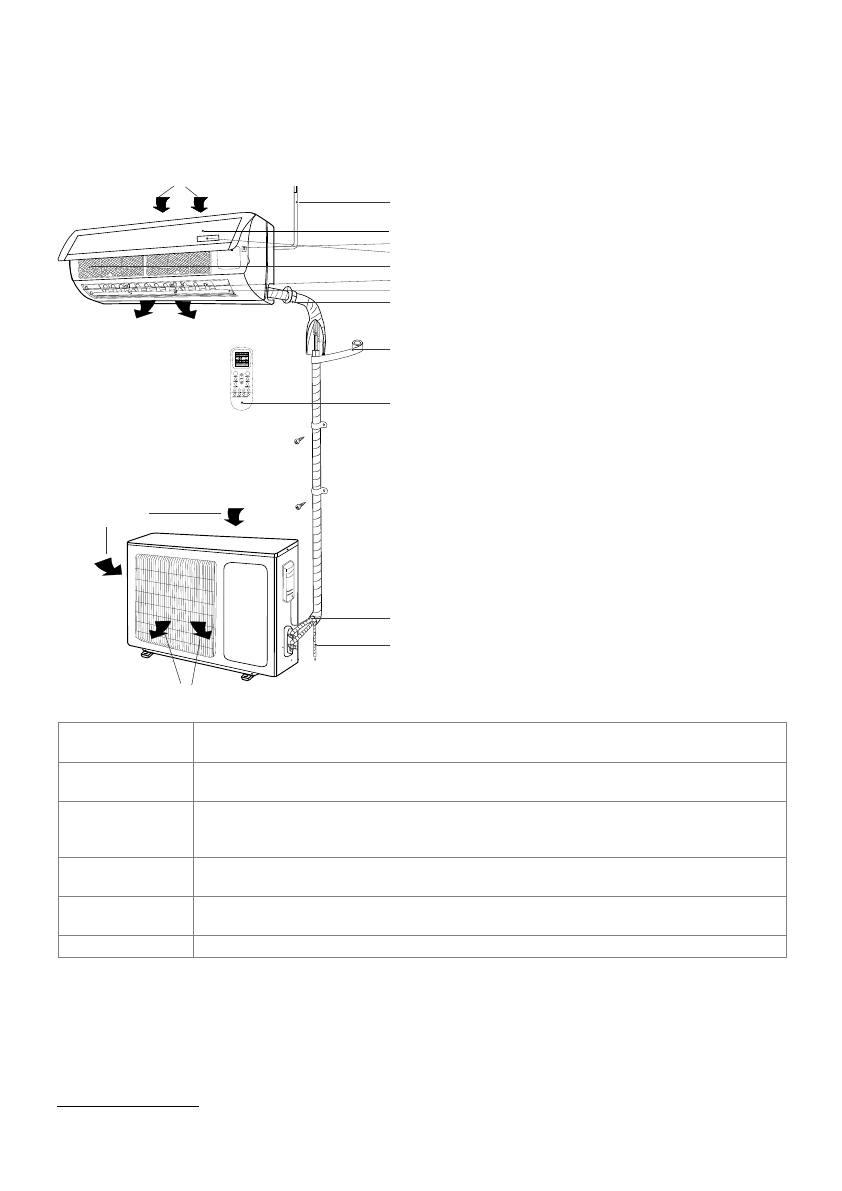

Устройство кондиционера

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11

1­

−

Шнур­питания.

2­

−

Дисплей.

3­

−

Передняя­панель.

4­

−

Воздушный­фильтр­сетка.

5­

−

Горизонтальные­жалюзи.

6­

−

Вертикальные­жалюзи.

7­

−

Кнопка­аварийного­запуска.

8­

−

Фреоновая­трасса.

9­

−

Изоляция.

10­

−

Дренажная­трасса.

11­

−

Пульт­дистанционного­управления.

12­

−

Соединительная­трасса.

Устройство­кондиционера

ПРИ МЕ ЧА НИЕ:

Этот­ кон­ди­ци­о­нер­ со­сто­ит­ из­ вну­т­рен­не­го­ и­ на­руж­
но­го­ бло­ков.­ Уп­рав­ле­ние­ кон­ди­ци­о­не­ром­ воз­мож­но­
с­пуль­та­ДУ.

В­ комплект­ сплит­системы­ (кондиционера­ воздуха)­
входят:­ один­ внутренний­ блок­ кондиционера­ возду­
ха­ с­ пультом­ управления­ в­ упаковке,­ один­ внешний­
(наружный)­ блок­ кондиционера­ воздуха­ в­ упаковке,­
одна­инструкция­пользователя.

Воздухозаборная­
решетка

Воздух­из­помещения­забирается­через­эту­секцию­и­проходит­через­воздушный­фильтр,­
на­котором­задерживается­пыль.

Воздуховыпускная­
решетка

Кондиционированный­ воздух­ выходит­ из­ кондиционера­ через­ воздуховыпускную­
решетку.

Пульт­ДУ

С­по­мо­щью­бес­про­вод­но­го­пуль­та­ДУ,­мож­но­вклю­чать­и­вы­клю­чать­кон­ди­ци­о­нер,­вы­би­
рать­ ре­жим­ ра­бо­ты,­ ре­гу­ли­ро­вать­ тем­пе­ра­ту­ру,­ ско­рость­ вра­ще­ния­ вен­ти­ля­то­ра,­ ус­та­
нав­ли­вать­ра­бо­ту­кон­ди­ци­о­не­ра­по­тай­ме­ру,­ре­гу­ли­ро­вать­угол­на­кло­на­жа­лю­зи.

Фреоновая­трасса

Вну­т­рен­ний­ и­ на­руж­ный­ бло­ки­ кон­ди­ци­о­не­ра­ со­еди­не­ны­ меж­ду­ со­бой­ мед­ны­ми­ труб­
ка­ми­по­ко­то­рым­те­чет­фре­он.

Наружный­блок

В­на­руж­ном­бло­ке­на­хо­дит­ся­ком­прес­сор,­мо­тор­вен­ти­ля­то­ра,­теп­ло­об­мен­ник­и­дру­гие­
элек­три­че­с­кие­ча­с­ти.

Дренажный­шланг Влага­из­воздуха­в­помещении­конденсируется­и­отводится­наружу­через­дренажный­шланг.

* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
