4

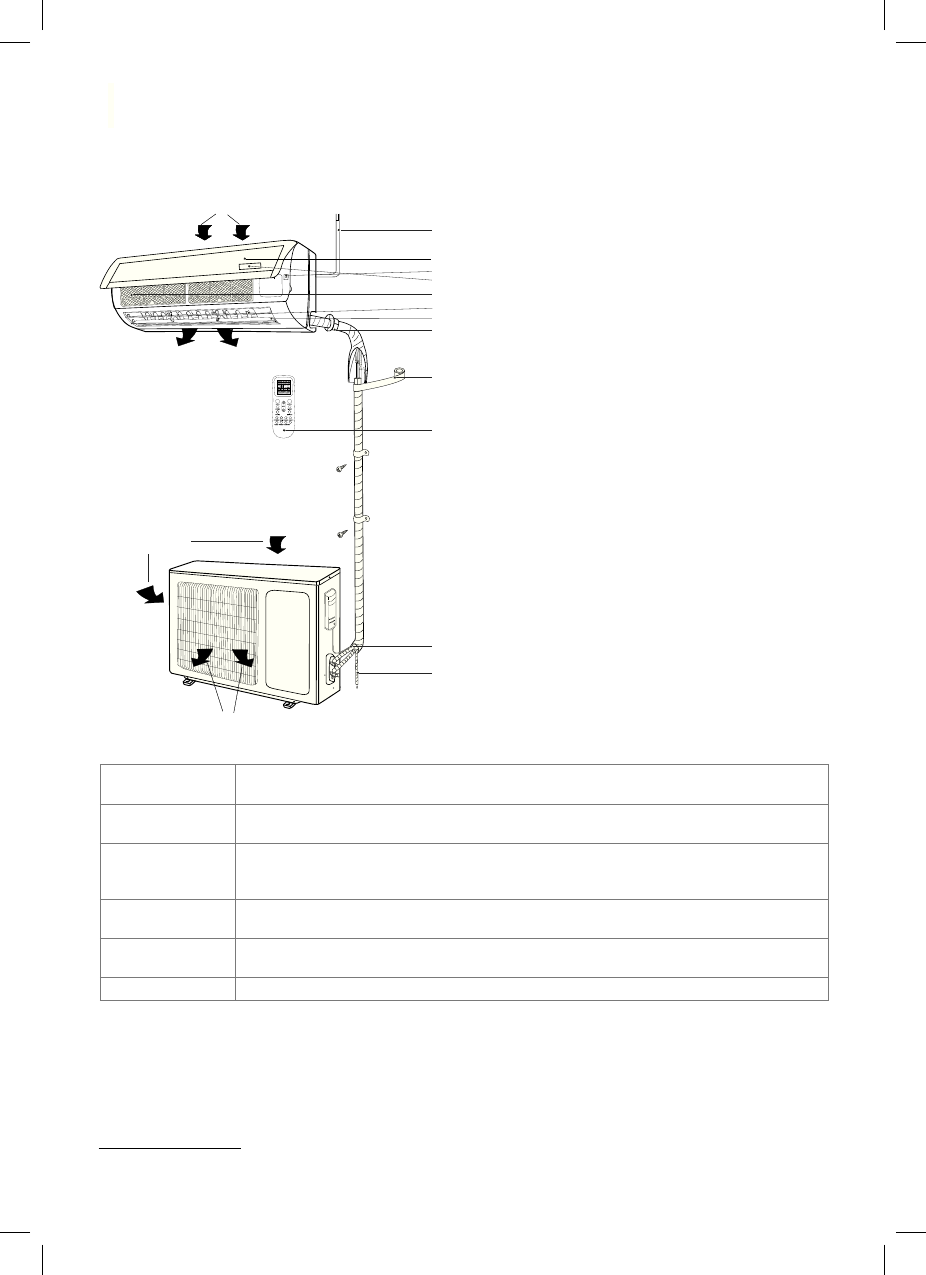

Устройство кондиционера

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11

1  Шнур питания.
2  Дисплей.
3  Передняя панель.
4  Воздушный фильтр-сетка.
5  Горизонтальные жалюзи.
6  Вертикальные жалюзи.
7  Кнопка аварийного запуска.
8  Фреоновая трасса.
9  Изоляция.
10  Дренажная трасса.
11  Пульт дистанционного управления.
12  Соединительная трасса.

Устройство кондиционера

ПРИ МЕ ЧА НИЕ:

Этот  кон ди ци о нер  со сто ит  из  вну т рен не го  и  на руж-
но го  бло ков.  Уп рав ле ние  кон ди ци о не ром  воз мож но
с пуль та ДУ.

В  комплект  сплит-системы  (кондиционера  воздуха)
входят:  один  внутренний  блок  кондиционера  возду-
ха  с  пультом  управления  в  упаковке,  один  внешний
(наружный)  блок  кондиционера  воздуха  в  упаковке,
одна инструкция пользователя.

Воздухозаборная
решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.

Воздуховыпускная
решетка

Кондиционированный  воздух  выходит  из  кондиционера  через  воздуховыпускную
решетку.

Пульт ДУ

С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-
рать  ре жим  ра бо ты,  ре гу ли ро вать  тем пе ра ту ру,  ско рость  вра ще ния  вен ти ля то ра,  ус та-
нав ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Фреоновая трасса

Вну т рен ний  и  на руж ный  бло ки  кон ди ци о не ра  со еди не ны  меж ду  со бой  мед ны ми  труб-
ка ми по ко то рым те чет фре он.

Наружный блок

В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие
элек три че с кие ча с ти.

Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
